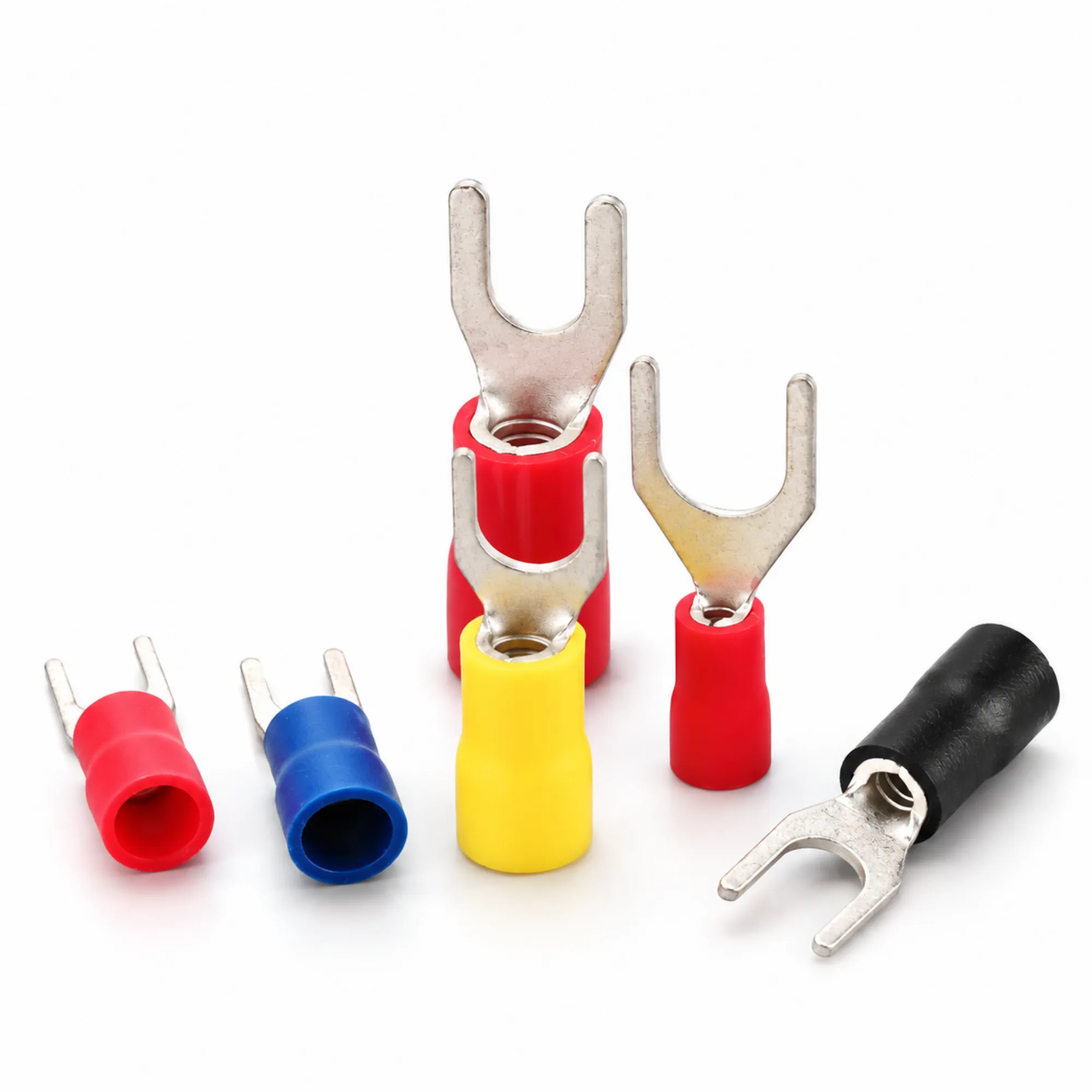

Đầu cos chữ Y là phụ kiện đấu nối có phần tiếp xúc dạng chạc mở, dùng để kết nối đầu dây với vị trí bắt vít phù hợp. Sản phẩm có lõi đồng, bề mặt mạ thiếc và ống bọc PVC cách điện tại phần ép dây, giúp hoàn thiện đầu dây gọn gàng khi lắp đặt.
POTECH cung cấp các lựa chọn theo mã từ SV 1.25 đến SV 5.5, phù hợp dải tiết diện dây 0,5–6 mm² tùy mã. Quy cách bán: 1 bịch 100 cái. Cần chọn đồng thời tiết diện dây và kích thước khe bắt vít trước khi đặt hàng.

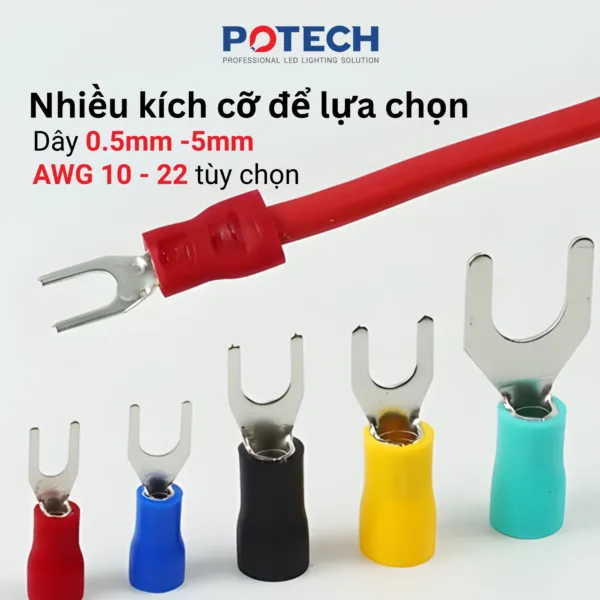

Đầu cos chữ Y bọc cách điện với nhiều kích cỡĐầu cos chữ Y với nhiều kích cỡ. Tiết diện dây áp dụng: 0,5–6 mm² tùy mã; xem bảng thông số bên dưới để chọn chính xác.
Bảng thông số và mã đầu cos chữ Y
Mã sản phẩm
Tiết diện dây (mm²)
Cỡ dây AWG
Khe bắt vít (mm)
SV 1.25-3
0,5–1,5
22–16
3,2
SV 1.25-4
0,5–1,5
22–16
4,2
SV S2-4
1,5–2,5
16–14
4,3
SV S2-6
1,5–2,5
16–14
6,4
SV 3.5-4
2,5–4
14–12
4,3
SV 3.5-6
2,5–4
14–12
6,4
SV 5.5-5
4–6
12–10
5,3
SV 5.5-8
4–6
12–10
8,4
Quy cách: 100 cái/bịch. Các dải dây và kích thước trong bảng được ghi theo bộ thông tin sản phẩm. Kích thước khe bắt vít tính bằng mm; tiết diện lõi dây tính bằng mm². Đối chiếu mã cos, dây thực tế và cọc đấu trước khi sử dụng.
Cấu tạo lõi đồng mạ thiếc, bọc PVC
Lõi đồng: phần kim loại dùng để ép giữ dây và tạo tiếp xúc điện.
Bề mặt mạ thiếc: lớp phủ trên phần kim loại của đầu cos.
Ống bọc PVC: bao quanh phần ép dây; phần chạc bắt vít vẫn là kim loại hở.
Đầu dạng chữ Y: thuận tiện lắp vào vị trí bắt vít có thiết kế tương thích.

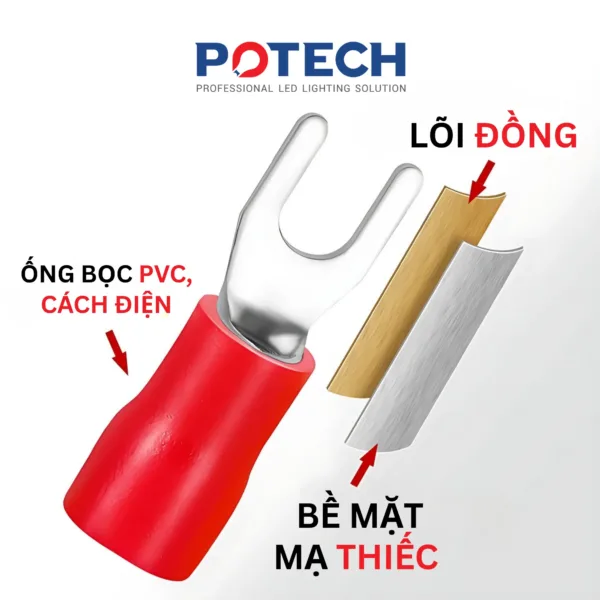

Cấu tạo đầu cos chữ Y: lõi đồng, bề mặt mạ thiếc và ống bọc PVC
Cách chọn đúng mã đầu cos
Kiểm tra tiết diện dây: đối chiếu tiết diện lõi dẫn với dải dây của từng mã trong bảng.
Kiểm tra khe bắt vít: chọn kích thước phù hợp với vít và bề mặt kẹp của thiết bị; không chỉ chọn theo màu vỏ.
Kiểm tra vị trí lắp: phần chạc phải nằm đúng dưới bề mặt kẹp, không chạm sang cực bên cạnh.
Chọn mã và số bịch: mỗi bịch gồm 100 cái; nêu rõ mã cần mua khi gửi yêu cầu báo giá.
Ví dụ: với dây trong dải 0,5–1,5 mm² và vị trí kẹp phù hợp khe 4,2 mm, có thể đối chiếu mã SV 1.25-4. Với dây trong dải 4–6 mm² và khe 8,4 mm, đối chiếu mã SV 5.5-8.
Hướng dẫn bấm và lắp đầu cos chữ Y
Ngắt nguồn và kiểm tra hết điện trước khi thao tác.
Tuốt lớp cách điện theo chiều dài ống ép, tránh làm đứt sợi dẫn.
Luồn hết phần lõi đã tuốt vào ống ép. Dùng kìm và khuôn bấm tương thích với loại cos bọc cách điện và tiết diện dây.
Bấm đúng vị trí theo hướng dẫn của dụng cụ. Kiểm tra mối ép chắc, dây không tuột và vỏ bọc không bị hỏng.
Đặt chạc chữ Y đúng vị trí, siết vít theo yêu cầu của thiết bị đấu nối và kiểm tra lại trước khi cấp điện.

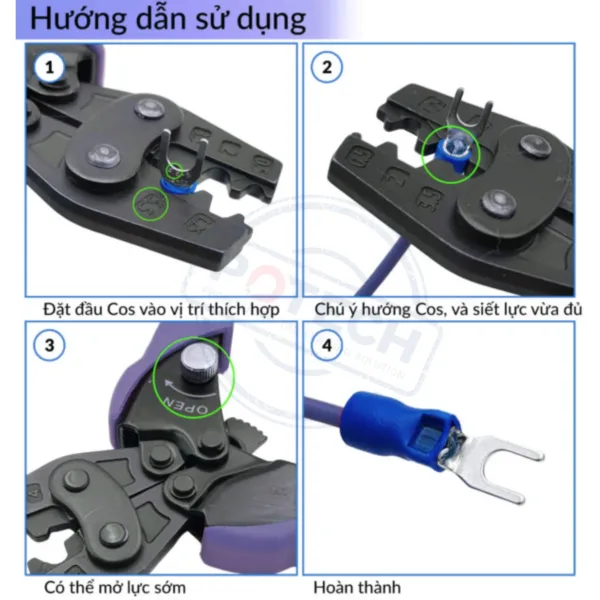

Minh họa thao tác bấm đầu cos chữ Y bằng kìm
Không dùng kìm thường để thay thế kìm bấm cos chuyên dụng. Khả năng sử dụng phải phù hợp với thông số của dây, đầu cos và thiết bị đấu nối; không suy ra dòng điện chịu tải chỉ từ màu vỏ hoặc mã cos.
Đặt mua đầu cos chữ Y tại POTECH
Chọn mã trong bảng thông số và số lượng bịch cần dùng. Đơn vị bán: bịch 100 cái. Liên hệ POTECH để được hỗ trợ đối chiếu mã đầu cos với tiết diện dây và kích thước vị trí bắt vít.
