Cầu đấu khối TB có nắp trong suốt, dùng để kết nối và sắp xếp các điểm đấu dây trong tủ điện, hộp điện và hệ thống điều khiển. Thiết kế nhiều cực trên cùng một đế giúp bố trí dây gọn và thuận tiện kiểm tra khi bảo trì.

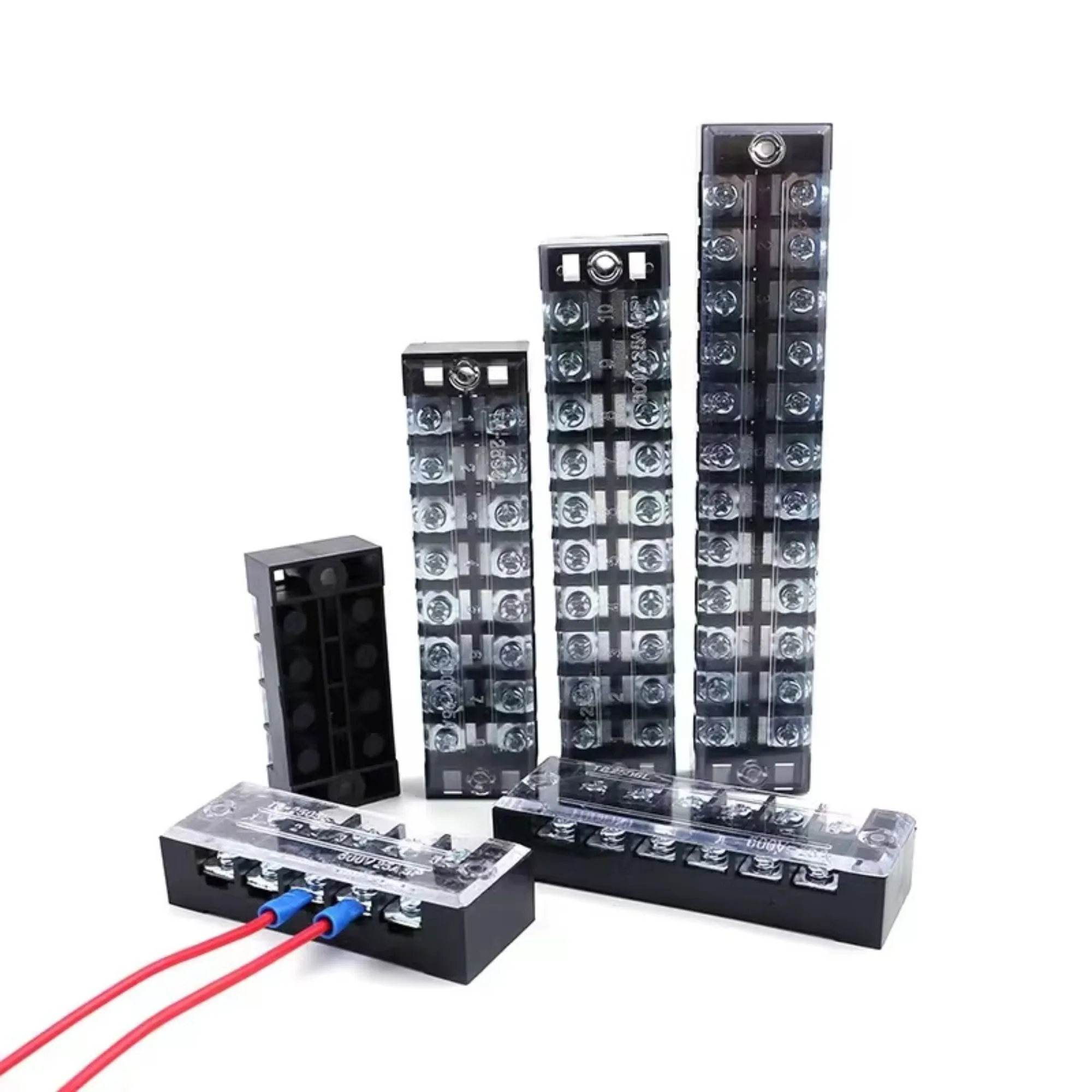

Cầu đấu khối TB có nắp trong suốt, nhiều lựa chọn số cực
Thông số và mã cầu đấu khối TB
Điện áp định mức: 600V. Đơn vị bán: 1 khối theo mã lựa chọn.
Mã
Dòng định mức
Số cực
Tiết diện dây (mm²)
TB-1503
15A
3P
0,5–1,5
TB-1504
15A
4P
0,5–1,5
TB-1505
15A
5P
0,5–1,5
TB-1506
15A
6P
0,5–1,5
TB-1508
15A
8P
0,5–1,5
TB-1510
15A
10P
0,5–1,5
TB-1512
15A
12P
0,5–1,5
TB-1515
15A
15P
0,5–1,5
TB-1520
15A
20P
0,5–1,5
TB-2503
25A
3P
0,5–2,5
TB-2504
25A
4P
0,5–2,5
TB-2506
25A
6P
0,5–2,5
TB-2508
25A
8P
0,5–2,5
TB-2510
25A
10P
0,5–2,5
TB-4503
45A
3P
0,5–4
TB-4504
45A
4P
0,5–4
TB-4505
45A
5P
0,5–4
TB-4506
45A
6P
0,5–4
TB-4512
45A
12P
1,5–4
TB-6003
60A
3P
0,5–10
TB-6004
60A
4P
0,5–10
TB-6006
60A
6P
0,5–10
Kích thước TB-4512 (dài × rộng × cao): 221 × 38 × 23,5 mm. Tiết diện dây: 1,5–4 mm².
Cấu tạo cầu đấu khối có nắp
Đế polycarbonate màu đen với vách ngăn giữa các cực đấu nối.
Thanh dẫn điện bằng đồng, vít sắt mạ kẽm theo hình cấu tạo sản phẩm.
Nắp nhựa trong suốt che các vị trí vít, thuận tiện quan sát điểm đấu nối.
Hai đầu có vị trí bắt vít để cố định khối cầu đấu.

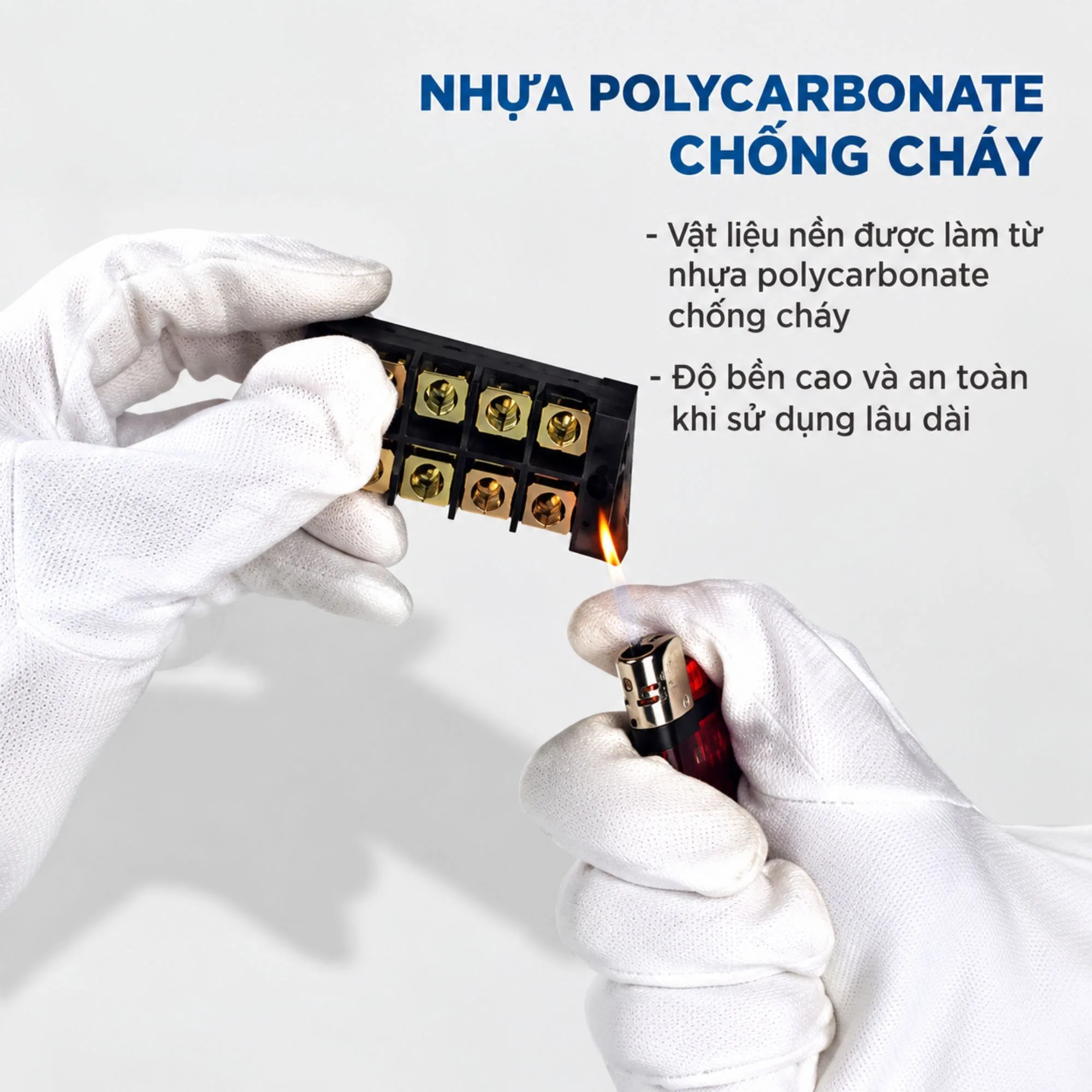

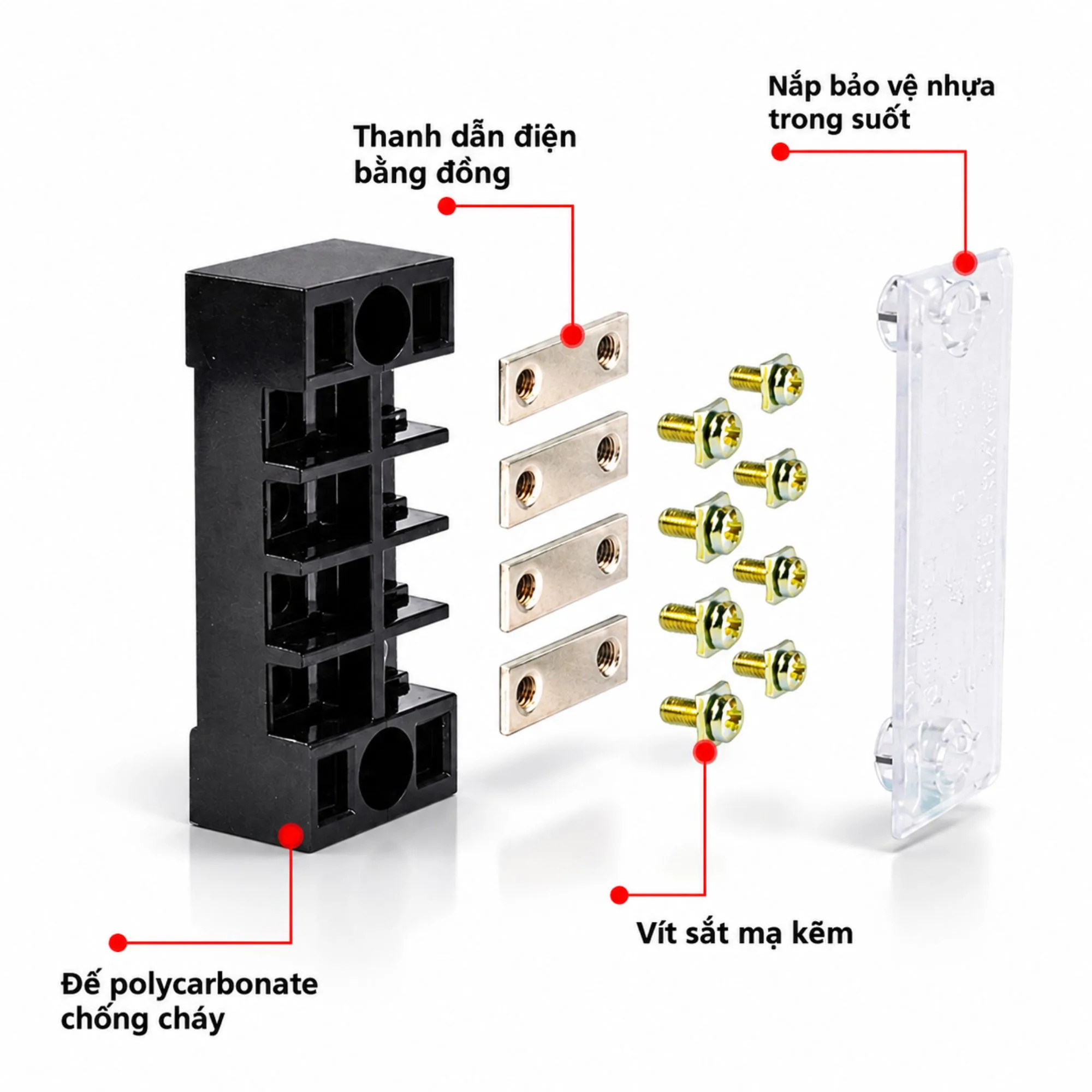

Cấu tạo đế, thanh dẫn điện, vít siết và nắp cầu đấu TBMinh họa vật liệu nhựa polycarbonate của cầu đấu khối TB.
Cách chọn mã cầu đấu TB
Chọn nhóm 15A, 25A, 45A hoặc 60A theo yêu cầu dòng điện và tiết diện dây, sau đó chọn số cực cần dùng. Ví dụ TB-1504 là loại 15A, 4 cực; TB-2510 là loại 25A, 10 cực; TB-4512 là loại 45A, 12 cực; TB-6006 là loại 60A, 6 cực.
Đối chiếu không gian lắp đặt và kích thước đầu cos trước khi chọn. Mỗi đơn vị mua là một khối hoàn chỉnh theo mã, không phải một cực rời.

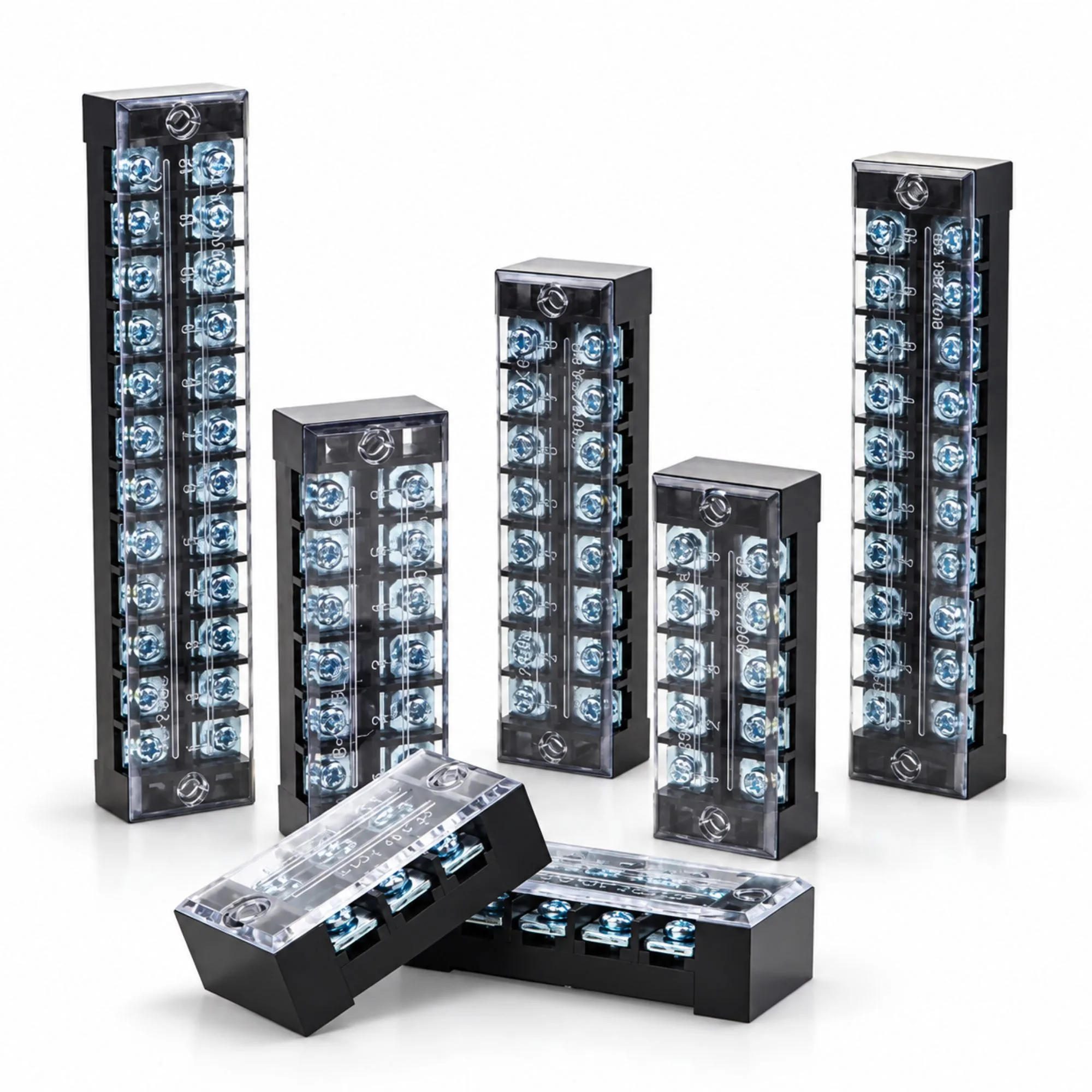

Các mẫu cầu đấu khối TB
Lắp đặt và đấu nối
Ngắt nguồn trước khi thao tác. Cố định khối cầu đấu vào vị trí lắp bằng vít phù hợp, mở nắp và đấu dây hoặc đầu cos đúng kích thước vào từng cực. Kiểm tra mối nối, tránh để phần dẫn điện chạm sang cực bên cạnh; lắp lại nắp trước khi cấp nguồn.

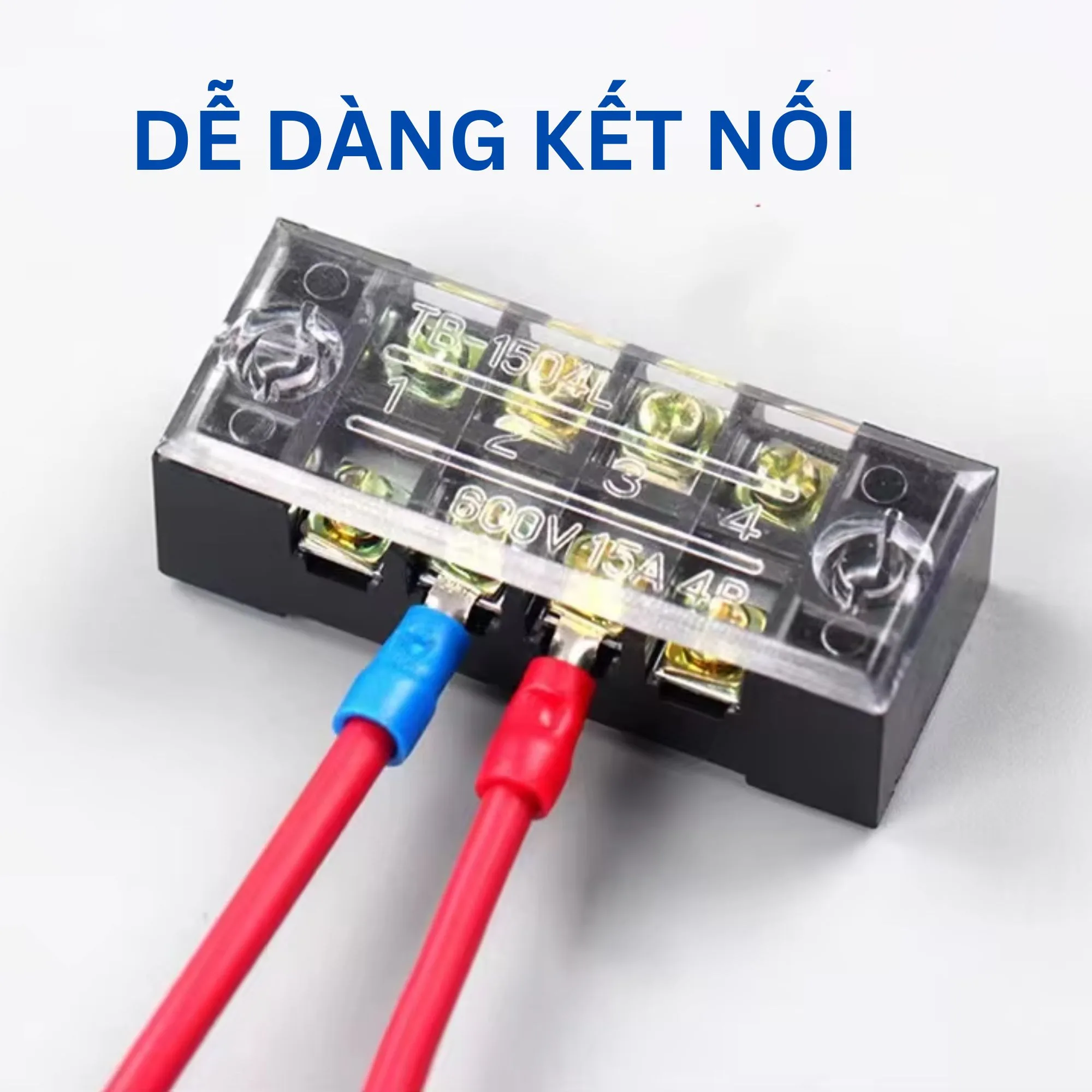

Minh họa đấu dây qua đầu cos vào cầu đấu TB
Ảnh đấu nối minh họa cách sử dụng; dây điện và đầu cos trong ảnh không thuộc đơn vị bán cầu đấu.
Thông số và mã cầu đấu khối TB
Điện áp định mức: 600V. Đơn vị bán: 1 khối theo mã lựa chọn.
Mã
Dòng định mức
Số cực
Tiết diện dây (mm²)
TB-1503
15A
3P
0,5–1,5
TB-1504
15A
4P
0,5–1,5
TB-1505
15A
5P
0,5–1,5
TB-1506
15A
6P
0,5–1,5
TB-1508
15A
8P
0,5–1,5
TB-1510
15A
10P
0,5–1,5
TB-1512
15A
12P
0,5–1,5
TB-1515
15A
15P
0,5–1,5
TB-1520
15A
20P
0,5–1,5
TB-2503
25A
3P
0,5–2,5
TB-2504
25A
4P
0,5–2,5
TB-2506
25A
6P
0,5–2,5
TB-2508
25A
8P
0,5–2,5
TB-2510
25A
10P
0,5–2,5
TB-4503
45A
3P
0,5–4
TB-4504
45A
4P
0,5–4
TB-4505
45A
5P
0,5–4
TB-4506
45A
6P
0,5–4
TB-4512
45A
12P
1,5–4
TB-6003
60A
3P
0,5–10
TB-6004
60A
4P
0,5–10
TB-6006
60A
6P
0,5–10
Kích thước TB-4512 (dài × rộng × cao): 221 × 38 × 23,5 mm. Tiết diện dây: 1,5–4 mm².
Cấu tạo cầu đấu khối có nắp
Đế polycarbonate màu đen với vách ngăn giữa các cực đấu nối.
Thanh dẫn điện bằng đồng, vít sắt mạ kẽm theo hình cấu tạo sản phẩm.
Nắp nhựa trong suốt che các vị trí vít, thuận tiện quan sát điểm đấu nối.
Hai đầu có vị trí bắt vít để cố định khối cầu đấu.
Minh họa vật liệu nhựa polycarbonate của cầu đấu khối TB.
Cách chọn mã cầu đấu TB
Chọn nhóm 15A, 25A, 45A hoặc 60A theo yêu cầu dòng điện và tiết diện dây, sau đó chọn số cực cần dùng. Ví dụ TB-1504 là loại 15A, 4 cực; TB-2510 là loại 25A, 10 cực; TB-4512 là loại 45A, 12 cực; TB-6006 là loại 60A, 6 cực.
Đối chiếu không gian lắp đặt và kích thước đầu cos trước khi chọn. Mỗi đơn vị mua là một khối hoàn chỉnh theo mã, không phải một cực rời.
Lắp đặt và đấu nối
Ngắt nguồn trước khi thao tác. Cố định khối cầu đấu vào vị trí lắp bằng vít phù hợp, mở nắp và đấu dây hoặc đầu cos đúng kích thước vào từng cực. Kiểm tra mối nối, tránh để phần dẫn điện chạm sang cực bên cạnh; lắp lại nắp trước khi cấp nguồn.
