Cầu đấu dây điện 12 cực 380V – trắng, đen, 10A/20A/30A
Cầu đấu dây điện 12 cực dạng thanh dùng để nối dây bằng vít siết trong hộp điện, tủ điện và các thiết bị. Sản phẩm có hai màu trắng, đen và ba mức dòng định mức 10A, 20A, 30A để lựa chọn theo yêu cầu đấu nối.

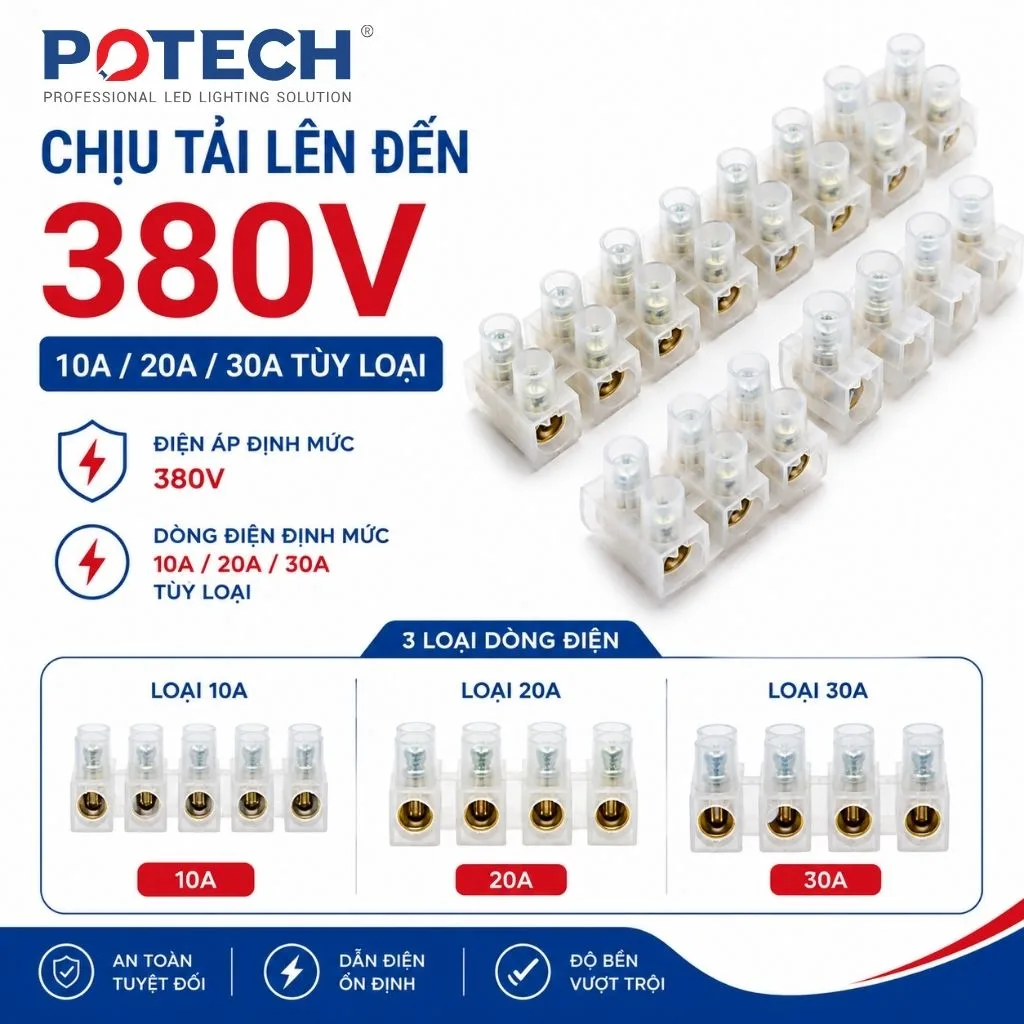

Cầu đấu 12 cực 380V, các lựa chọn 10A, 20A và 30A
Thông số cầu đấu dây điện 12 cực
Số cực: 12 cực/thanh.
Điện áp định mức: 380V.
Dòng định mức: 10A, 20A hoặc 30A tùy loại.
Màu sắc: trắng, đen.
Kiểu kết nối: vít siết; dòng terminal strip H/U theo thông tin sản phẩm.
Vật liệu dẫn điện: đồng.
Vật liệu vỏ: PE, PP hoặc PA tùy phiên bản; ảnh cấu tạo minh họa phiên bản PA.
CE, RoHS: theo thông tin nhà cung cấp.
Mã HS theo thông tin cung cấp: 8536909000.
Đơn vị bán: 1 thanh 12 cực.
Màu
Dòng điện
Model
Dài × rộng × cao (mm)

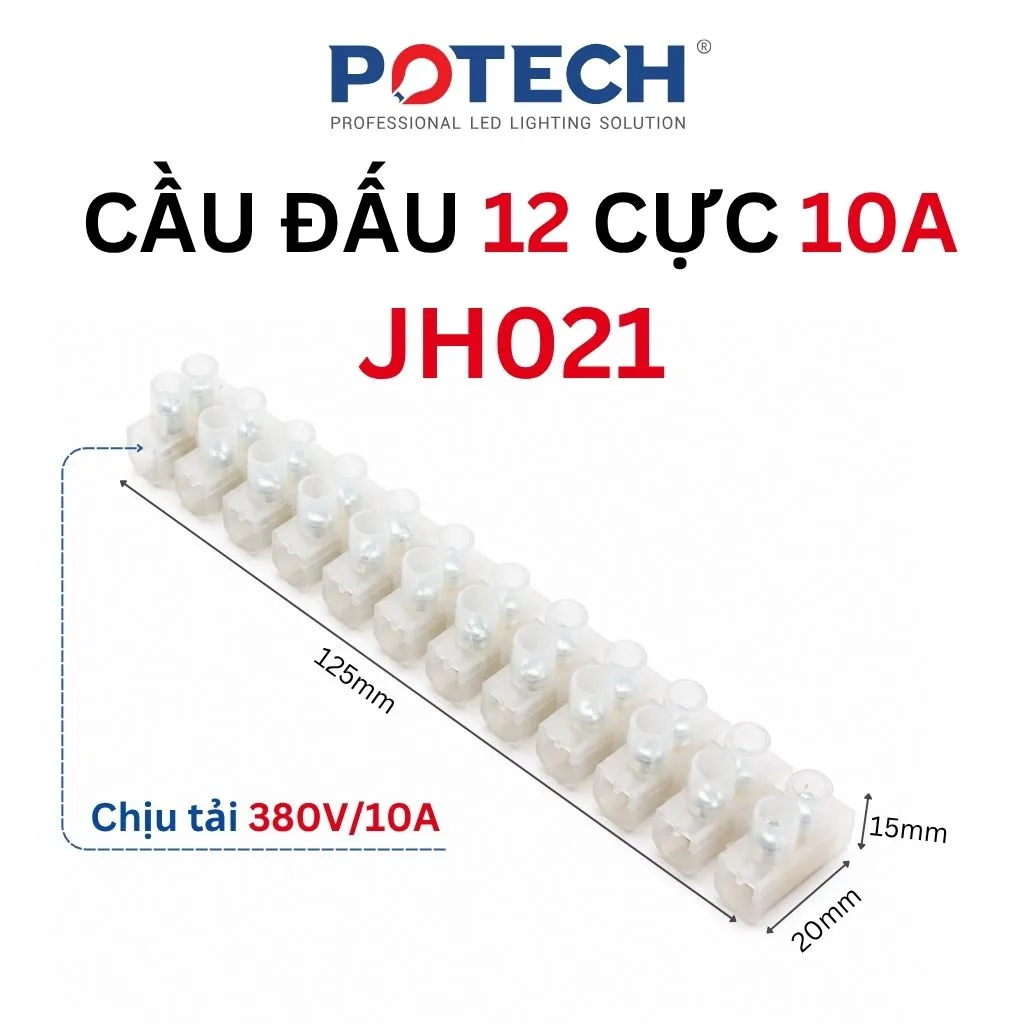

Trắng
10A
JH021
125 × 20 × 15

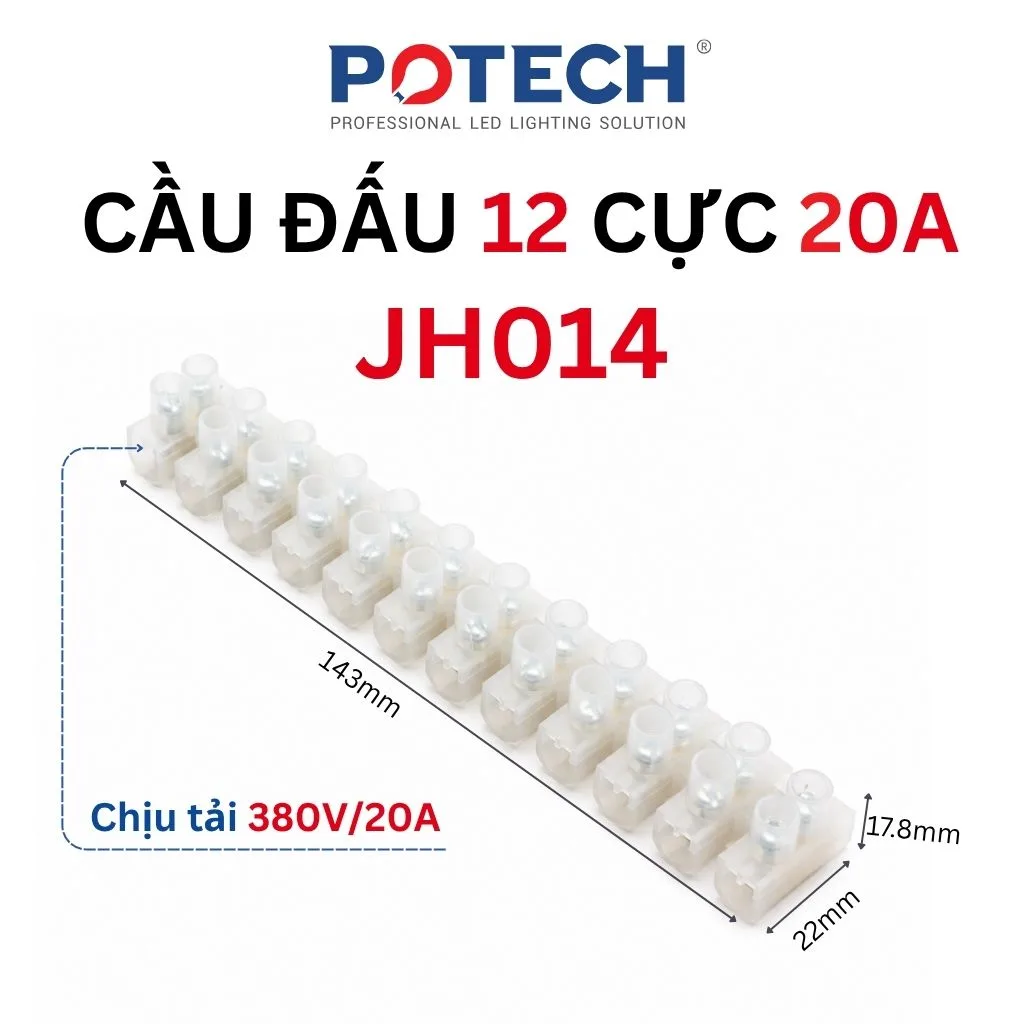

Trắng
20A
JH014
143 × 22 × 17,8
Trắng
30A
JH005
163 × 22 × 18,5
Đen

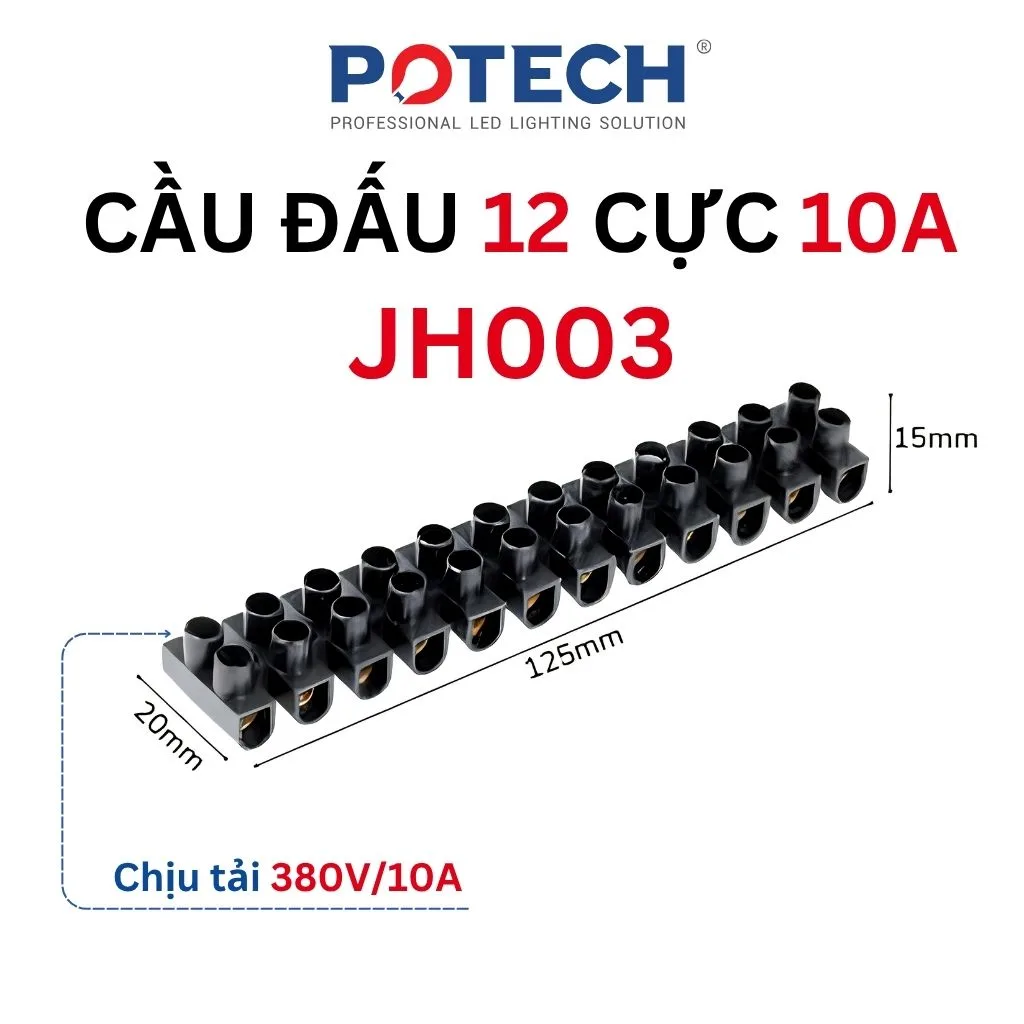

10A
JH003
125 × 20 × 15
Đen
20A
JH014
143 × 22 × 17,8

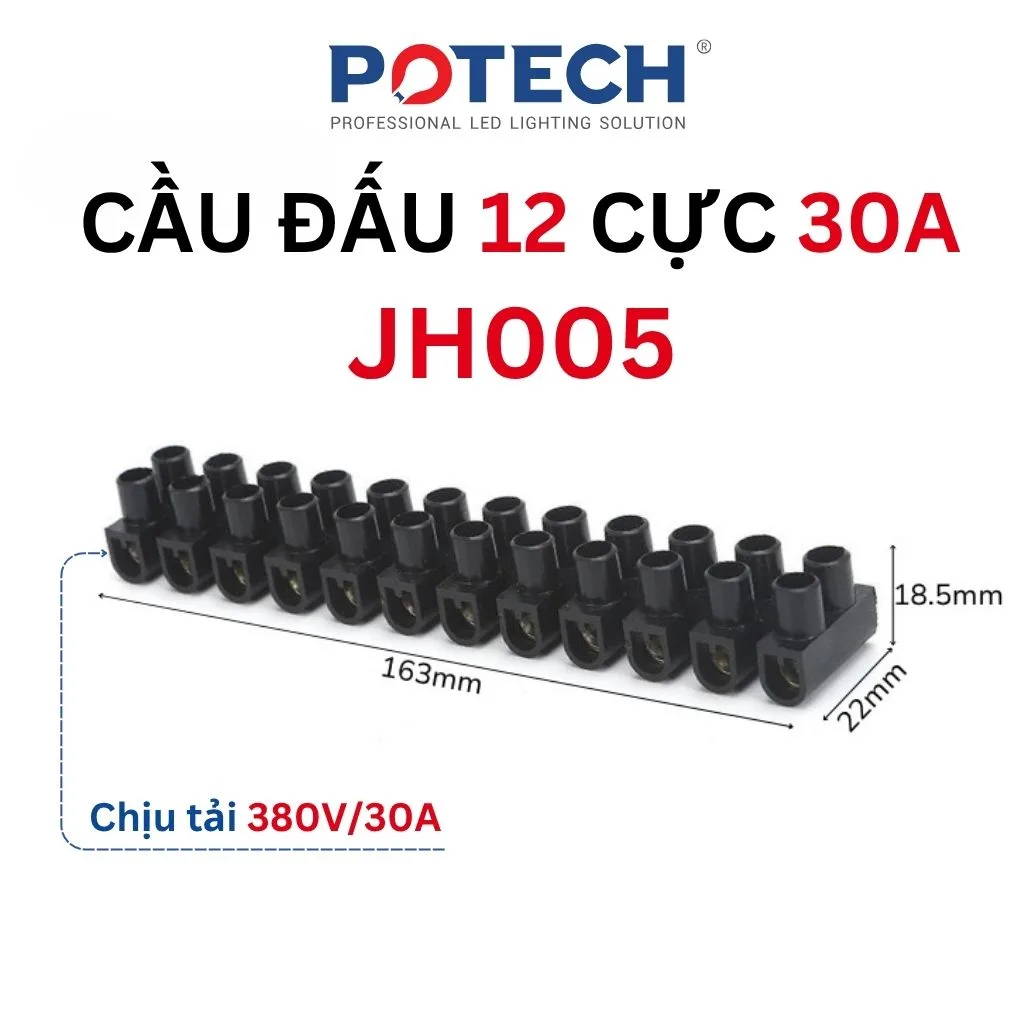

Đen
30A
JH005
163 × 22 × 18,5
Hai màu trắng và đen có cùng kích thước khi cùng dòng điện định mức. Riêng loại 10A có hai model: JH021 màu trắng và JH003 màu đen. Loại 20A dùng model JH014 và loại 30A dùng model JH005 cho cả hai màu.
Cấu tạo và đặc điểm
Cầu đấu gồm 12 vị trí nối dây trên một thanh nhựa. Mỗi cực có hai vít để giữ dây ở hai phía, giúp bố trí các mối nối theo hàng. Phần tiếp xúc dẫn điện bằng đồng; lớp vỏ nhựa bao quanh các vị trí kết nối.

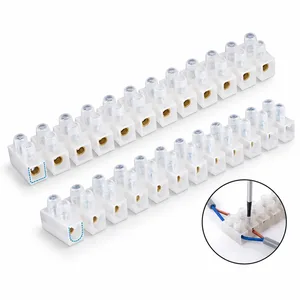

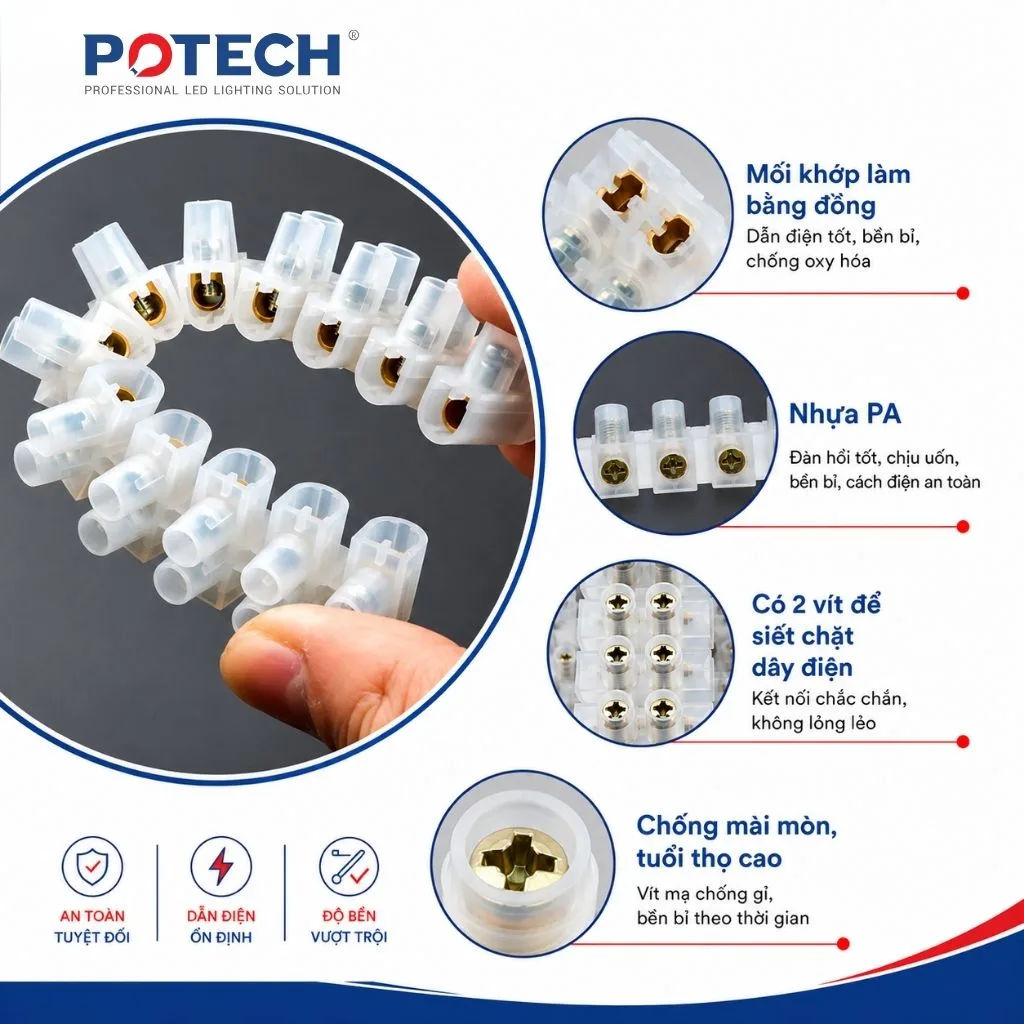

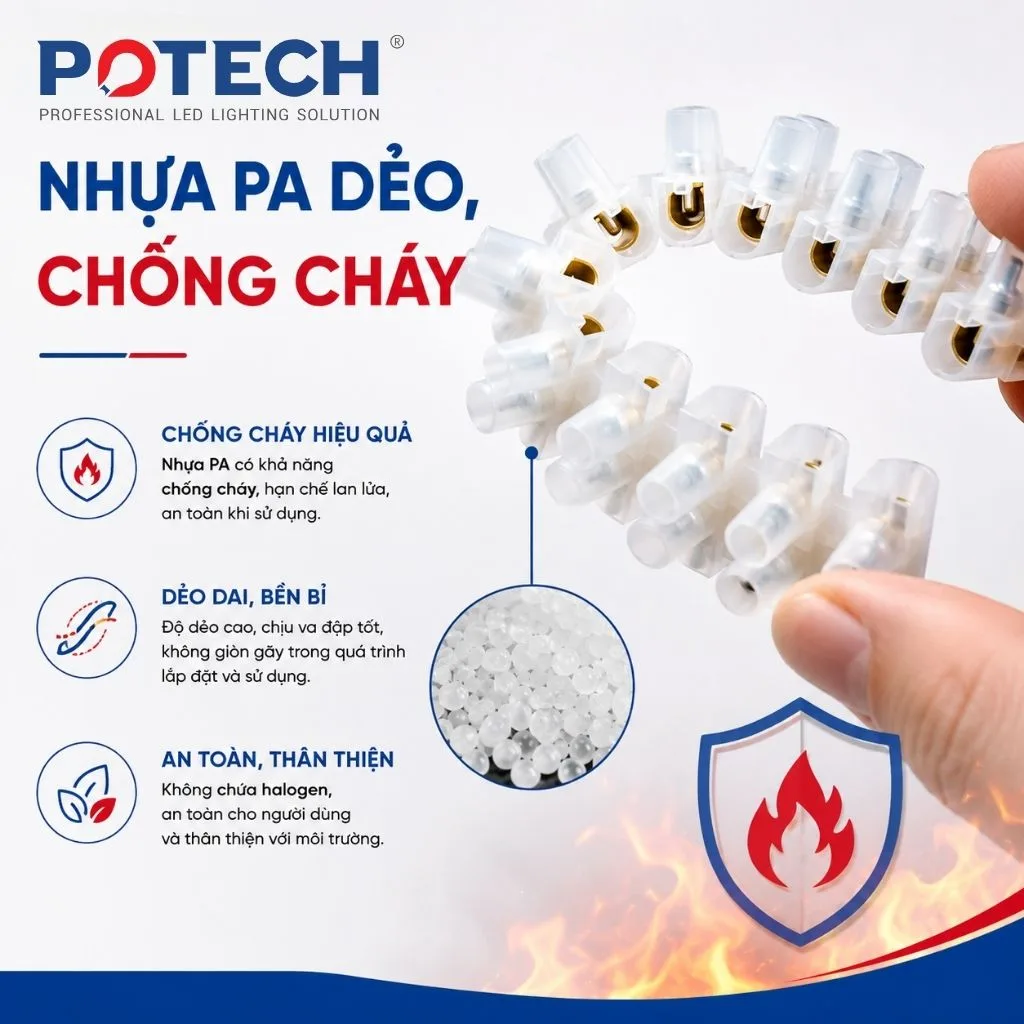

Cấu tạo cầu đấu 12 cực với phần dẫn điện bằng đồng và hai vít mỗi cựcHình minh họa phiên bản vỏ nhựa PA
Chọn cầu đấu 10A, 20A hay 30A?
Chọn dòng định mức theo yêu cầu của mạch, sau đó chọn màu trắng hoặc đen và đối chiếu kích thước lắp. Kiểm tra cỡ dây phù hợp với lỗ đấu của đúng phiên bản trước khi đặt hàng. Không dùng màu sắc để suy ra dòng định mức hoặc vật liệu vỏ.
Ngắt nguồn và kiểm tra hết điện trước khi thao tác.
Nếu cần chia đoạn, cắt tại phần nhựa nối giữa các cực phù hợp với cấu tạo thanh.
Nới vít, tuốt vỏ dây vừa chiều sâu đấu nối và đưa dây vào đúng vị trí.
Siết vít phù hợp, kiểm tra dây được giữ chắc và không có sợi đồng hở chạm cực bên cạnh.
Bố trí cầu đấu trong hộp hoặc vị trí lắp phù hợp, kiểm tra lại trước khi cấp nguồn.

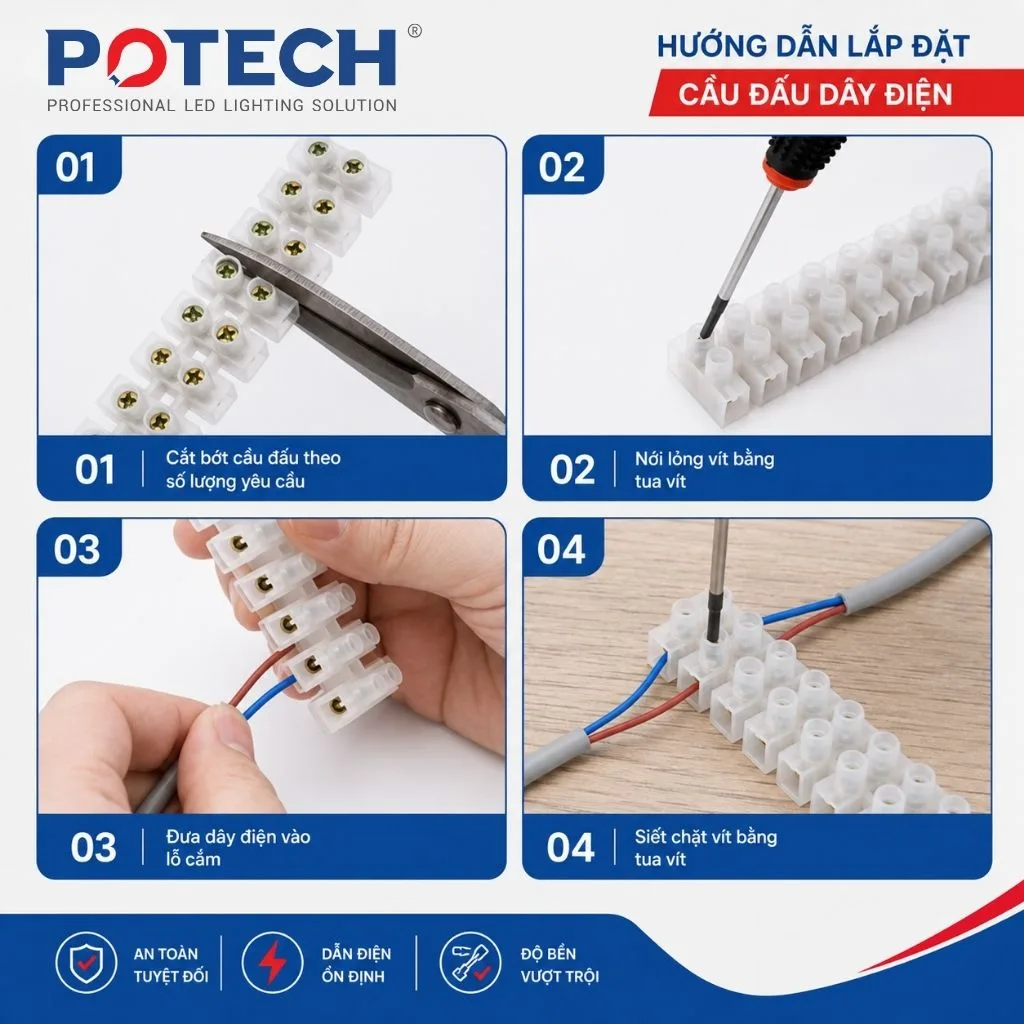

Các bước lắp đặt và đấu dây vào cầu đấu 12 cực
Khi đặt hàng, chọn đúng màu, dòng định mức và số lượng thanh 12 cực cần dùng.
Thông số cầu đấu dây điện 12 cực
Số cực: 12 cực/thanh.
Điện áp định mức: 380V.
Dòng định mức: 10A, 20A hoặc 30A tùy loại.
Màu sắc: trắng, đen.
Kiểu kết nối: vít siết; dòng terminal strip H/U theo thông tin sản phẩm.
Vật liệu dẫn điện: đồng.
Vật liệu vỏ: PE, PP hoặc PA tùy phiên bản; ảnh cấu tạo minh họa phiên bản PA.
CE, RoHS: theo thông tin nhà cung cấp.
Mã HS theo thông tin cung cấp: 8536909000.
Đơn vị bán: 1 thanh 12 cực.
Màu
Dòng điện
Model
Dài × rộng × cao (mm)
Trắng
10A
JH021
125 × 20 × 15
Trắng
20A
JH014
143 × 22 × 17,8
Trắng
30A
JH005
163 × 22 × 18,5
Đen
10A
JH003
125 × 20 × 15
Đen
20A
JH014
143 × 22 × 17,8
Đen
30A
JH005
163 × 22 × 18,5
Hai màu trắng và đen có cùng kích thước khi cùng dòng điện định mức. Riêng loại 10A có hai model: JH021 màu trắng và JH003 màu đen. Loại 20A dùng model JH014 và loại 30A dùng model JH005 cho cả hai màu.
Cấu tạo và đặc điểm
Cầu đấu gồm 12 vị trí nối dây trên một thanh nhựa. Mỗi cực có hai vít để giữ dây ở hai phía, giúp bố trí các mối nối theo hàng. Phần tiếp xúc dẫn điện bằng đồng; lớp vỏ nhựa bao quanh các vị trí kết nối.
Chọn cầu đấu 10A, 20A hay 30A?
Chọn dòng định mức theo yêu cầu của mạch, sau đó chọn màu trắng hoặc đen và đối chiếu kích thước lắp. Kiểm tra cỡ dây phù hợp với lỗ đấu của đúng phiên bản trước khi đặt hàng. Không dùng màu sắc để suy ra dòng định mức hoặc vật liệu vỏ.
Hướng dẫn lắp đặt
Ngắt nguồn và kiểm tra hết điện trước khi thao tác.
Nếu cần chia đoạn, cắt tại phần nhựa nối giữa các cực phù hợp với cấu tạo thanh.
Nới vít, tuốt vỏ dây vừa chiều sâu đấu nối và đưa dây vào đúng vị trí.
Siết vít phù hợp, kiểm tra dây được giữ chắc và không có sợi đồng hở chạm cực bên cạnh.
Bố trí cầu đấu trong hộp hoặc vị trí lắp phù hợp, kiểm tra lại trước khi cấp nguồn.
Hướng dẫn lắp cầu đấu 12 cực
