Cầu đấu tép TBR là phụ kiện đấu nối dây điện dạng mô-đun, dùng để sắp xếp các điểm kết nối trong tủ điện, hộp đấu nối và hệ thống điều khiển. Thiết kế từng tép rời giúp lựa chọn số vị trí đấu nối theo nhu cầu và bổ sung khi cần mở rộng.
Có sẵn hàng – bán theo 1 tép. Chọn một trong 5 mã TBR-10A, TBR-20A, TBR-30A, TBR-60A hoặc TBR-100A.

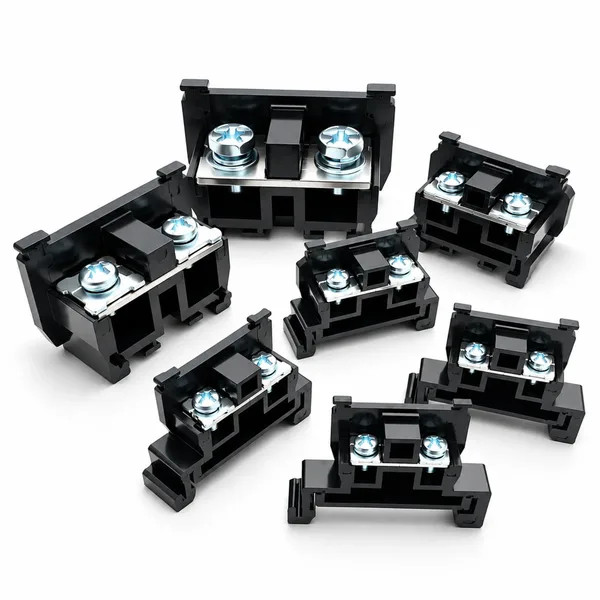

Các mẫu cầu đấu tép TBR
Thông số cầu đấu tép TBR
Điện áp định mức: 600V. Đơn vị bán: 1 tép. Có sẵn 5 phân loại.
Mã sản phẩm
Dòng định mức
Tiết diện dây (mm²)
Kích thước dài × dày × cao (mm)
TBR-10A
10A
0,75–1,5
41,8 × 9,1 × 32,5
TBR-20A
20A
1,5–2,5
41,8 × 10,7 × 32,6
TBR-30A
30A
2,5–4
41,8 × 13,7 × 32,7
TBR-60A
60A
4–10
52 × 20,5 × 40,2
TBR-100A
100A
10–25
64,1 × 27,6 × 43,8
Thông số theo hình sản phẩm; chọn đúng mã phù hợp dây dẫn và yêu cầu của hệ thống.
Cấu tạo và đặc điểm
Thân nhựa PC màu đen, có vách ngăn giữa các vị trí đấu nối.
Phần dẫn điện bằng đồng thau theo thông tin sản phẩm.
Kết nối bằng vít siết, thuận tiện kiểm tra và tháo lắp dây.
Dạng tép rời, có thể ghép thành dãy theo số điểm đấu nối cần dùng.

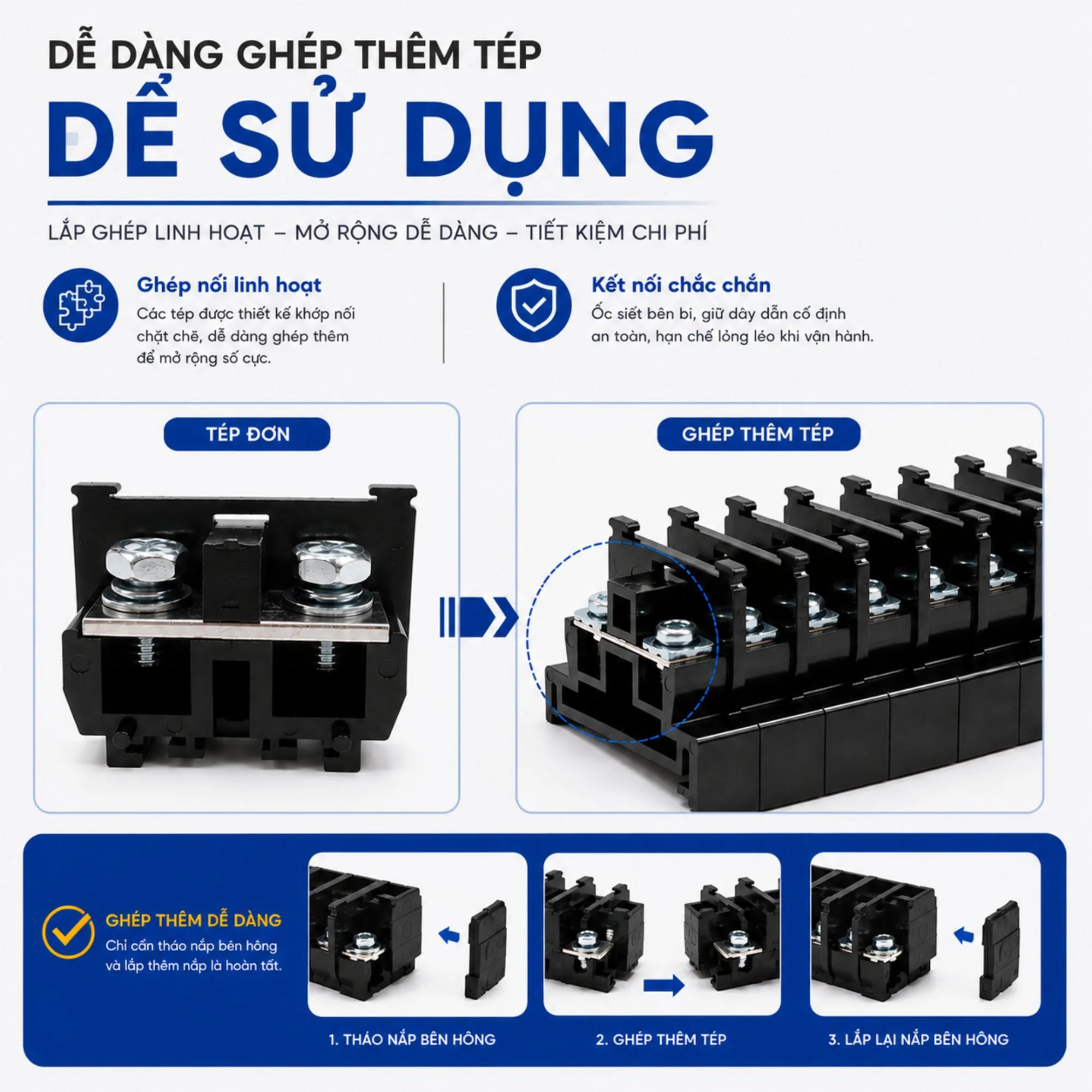

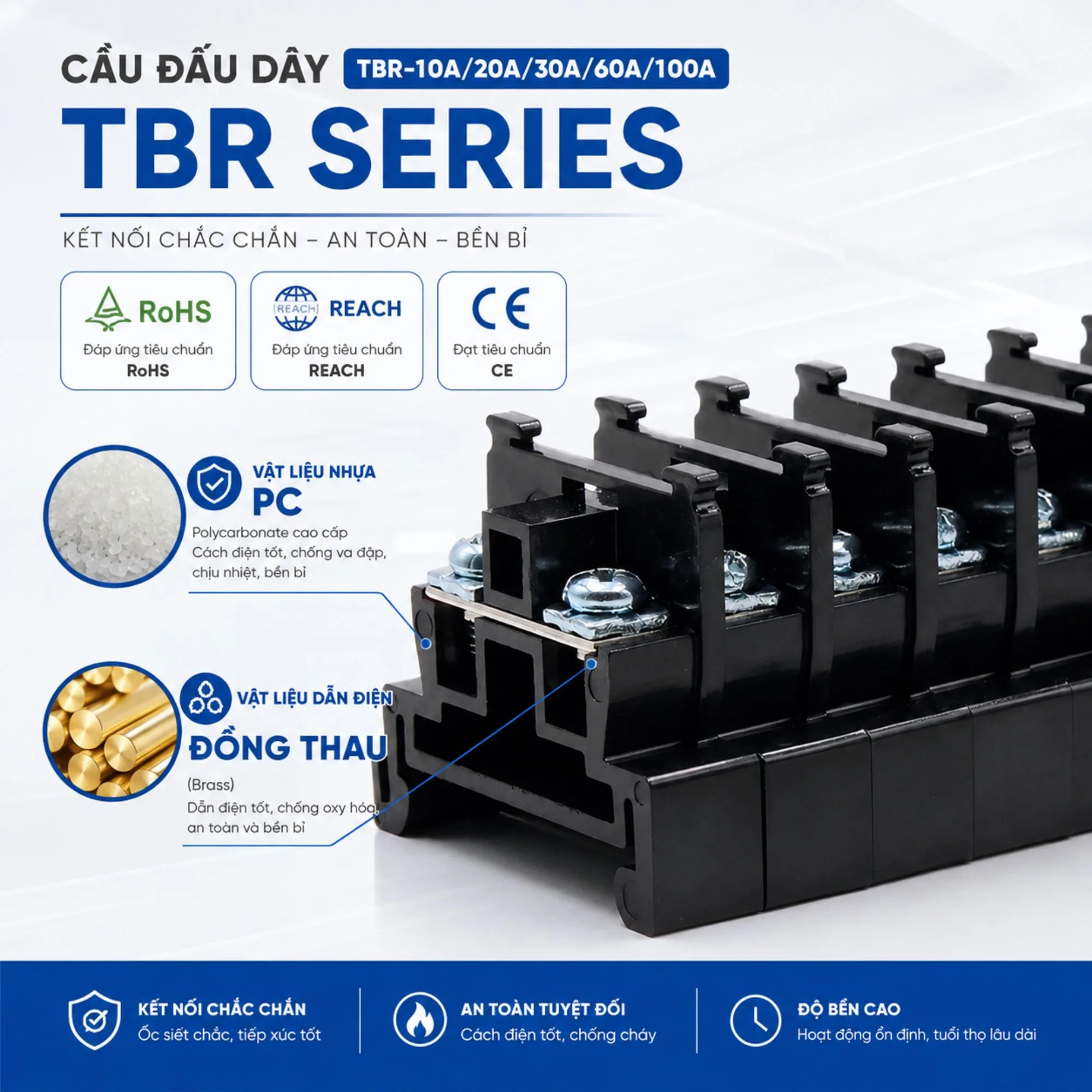

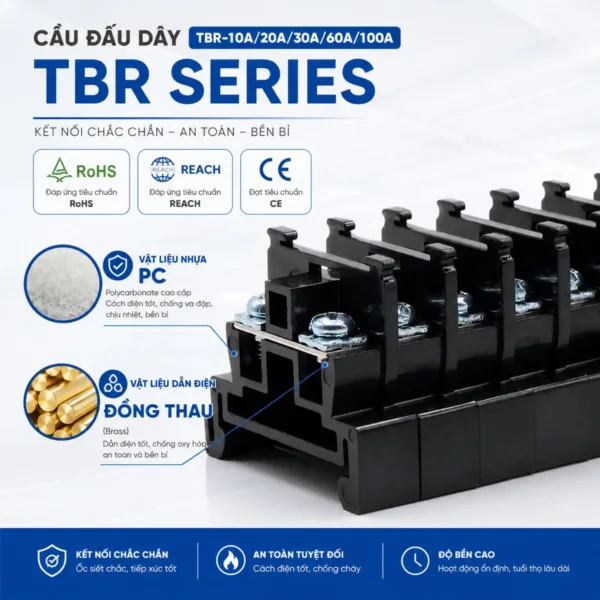

Cấu tạo cầu đấu TBR theo hình sản phẩmMinh họa cách ghép thêm tép TBR
Chọn cầu đấu TBR phù hợp
Chọn mã theo dòng điện làm việc, tiết diện dây và không gian lắp đặt. TBR-10A dùng dây 0,75–1,5 mm²; TBR-20A dùng dây 1,5–2,5 mm²; TBR-30A dùng dây 2,5–4 mm²; TBR-60A dùng dây 4–10 mm²; TBR-100A dùng dây 10–25 mm².
Mỗi đơn vị sản phẩm là 1 tép. Chọn số lượng tép theo số vị trí đấu nối cần lắp. Liên hệ POTECH để xác nhận ray, nắp và phụ kiện phù hợp khi đặt hàng.
Ứng dụng cầu đấu tép trong tủ điện
Cầu đấu TBR giúp tập trung các điểm nối dây thành dãy, thuận tiện theo dõi và bảo trì hệ thống. Có thể bố trí trong tủ điều khiển, tủ phân phối hoặc hộp đấu nối theo yêu cầu lắp đặt.

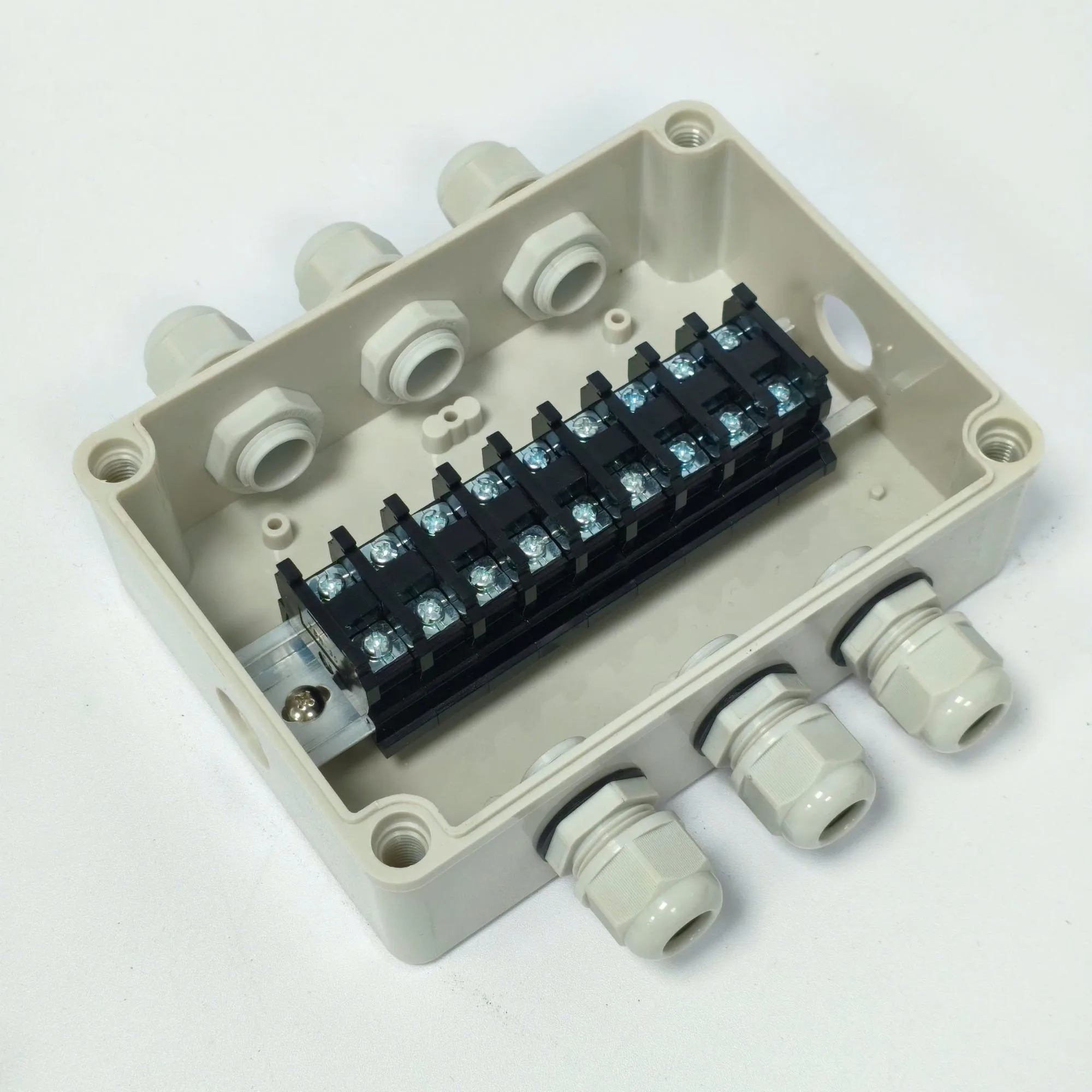

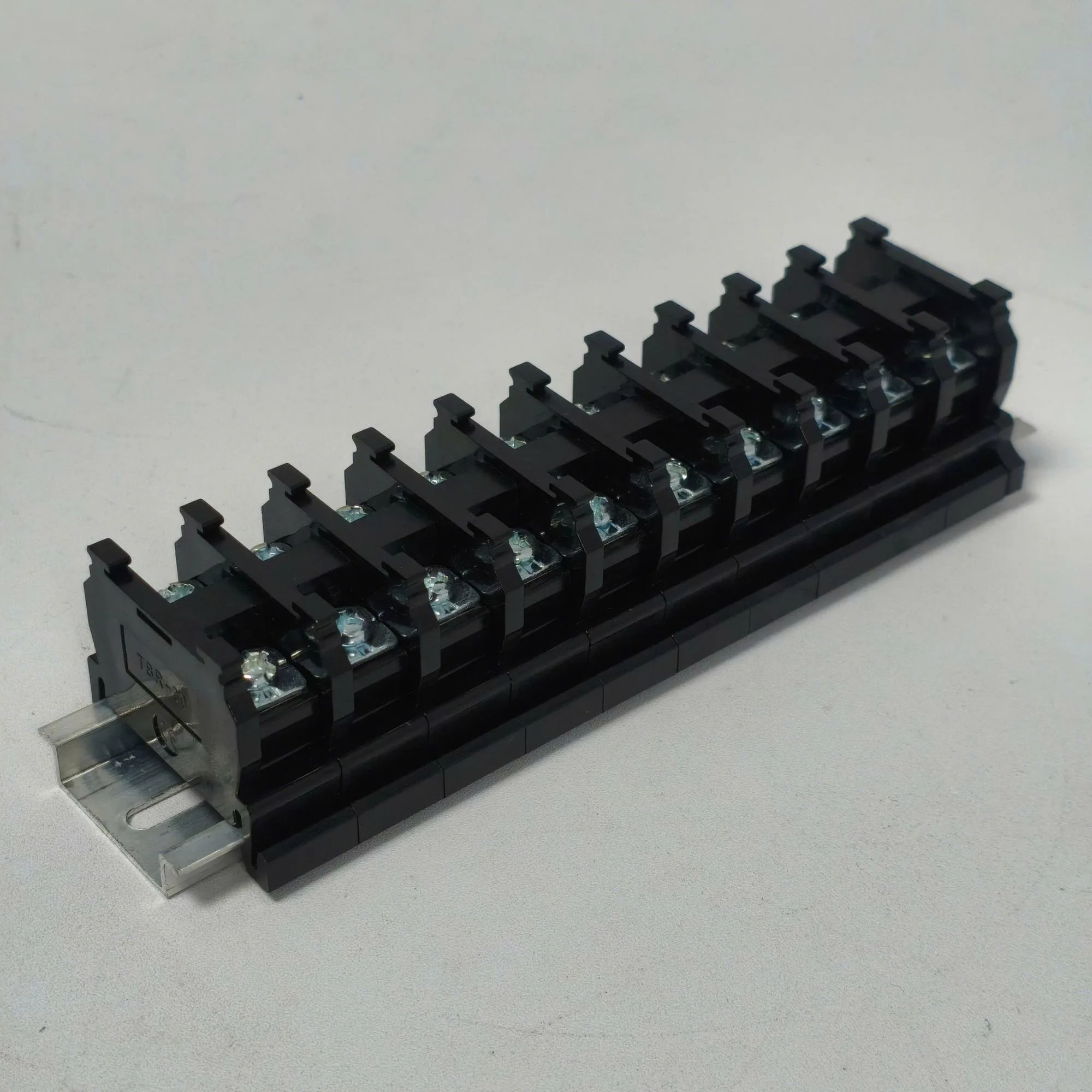

Minh họa dãy cầu đấu TBR lắp trên rayMinh họa ứng dụng trong hộp đấu nối; cấu hình hộp, ray và phụ kiện được xác nhận riêng khi đặt hàng
Lắp đặt và sử dụng
Ngắt nguồn trước khi thao tác. Ghép các tép cùng loại thành dãy, cố định trên ray phù hợp và bố trí phụ kiện chặn theo cấu hình lắp đặt. Đấu dây hoặc đầu cos phù hợp vào vị trí vít siết, kiểm tra độ chắc của mối nối và tránh để phần dẫn điện chạm sang vị trí bên cạnh. Kiểm tra lại toàn bộ kết nối trước khi cấp nguồn.
Hình thông số và bản vẽ từng mã
TBR-10A

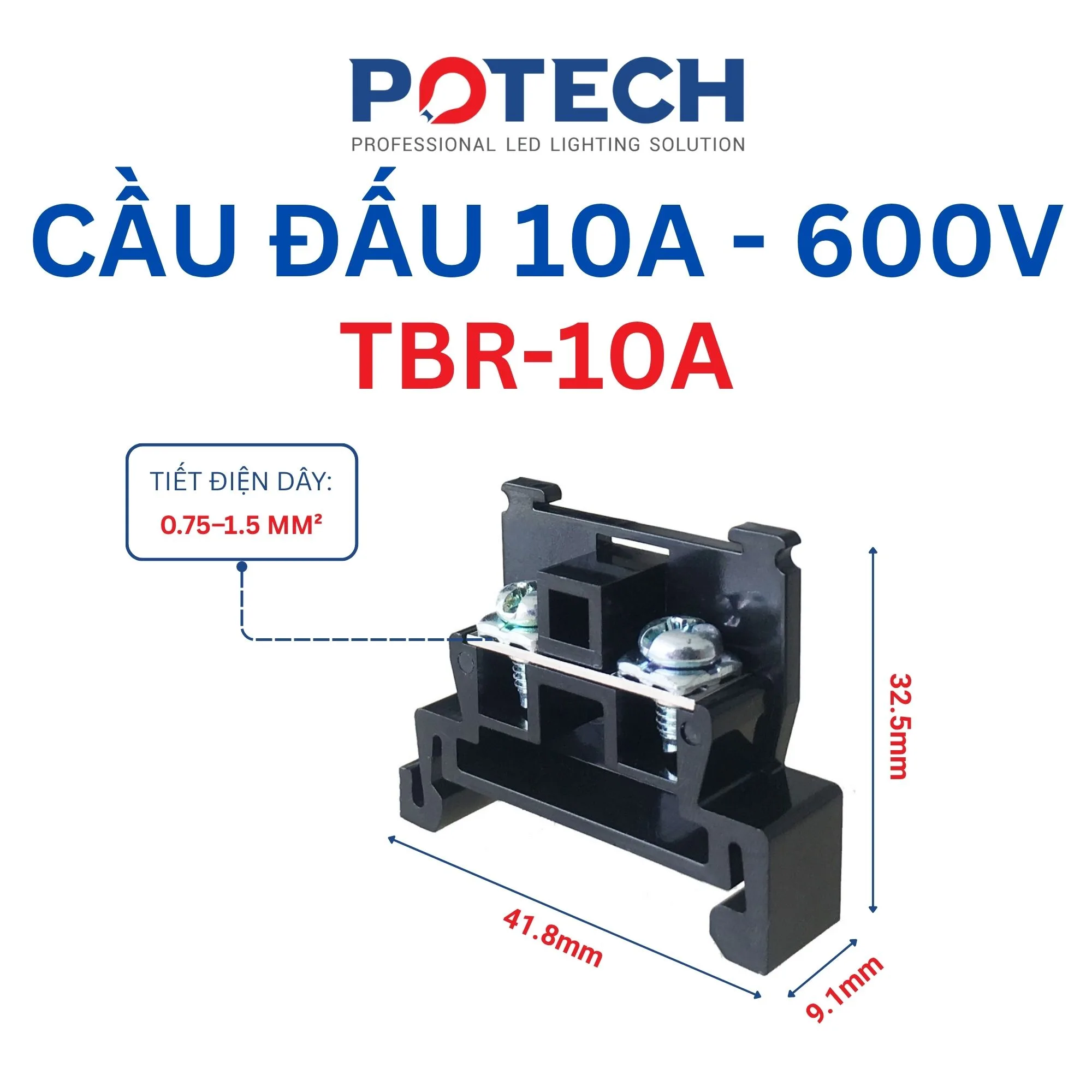

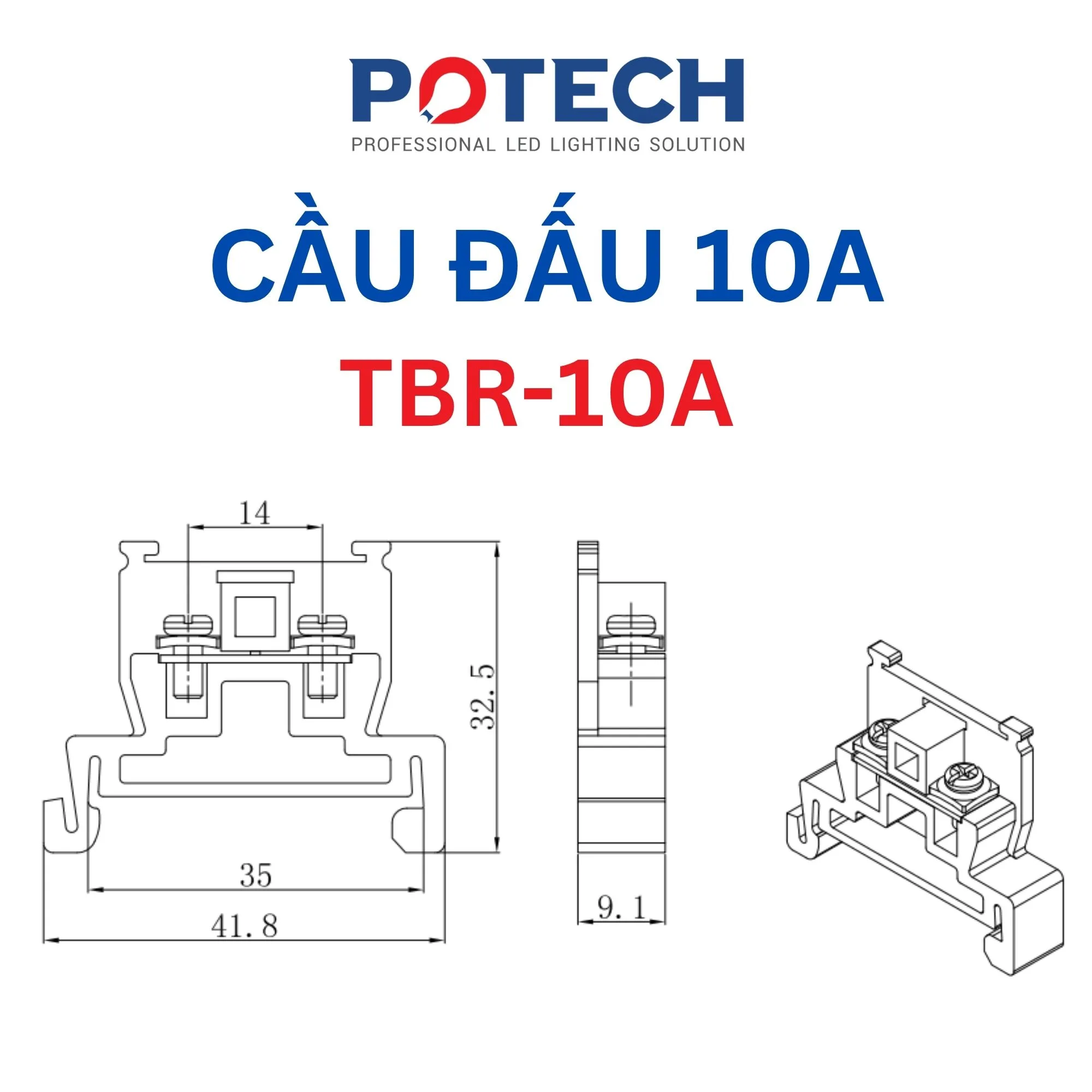

Thông số cầu đấu TBR-10ABản vẽ kích thước cầu đấu TBR-10A
TBR-20A

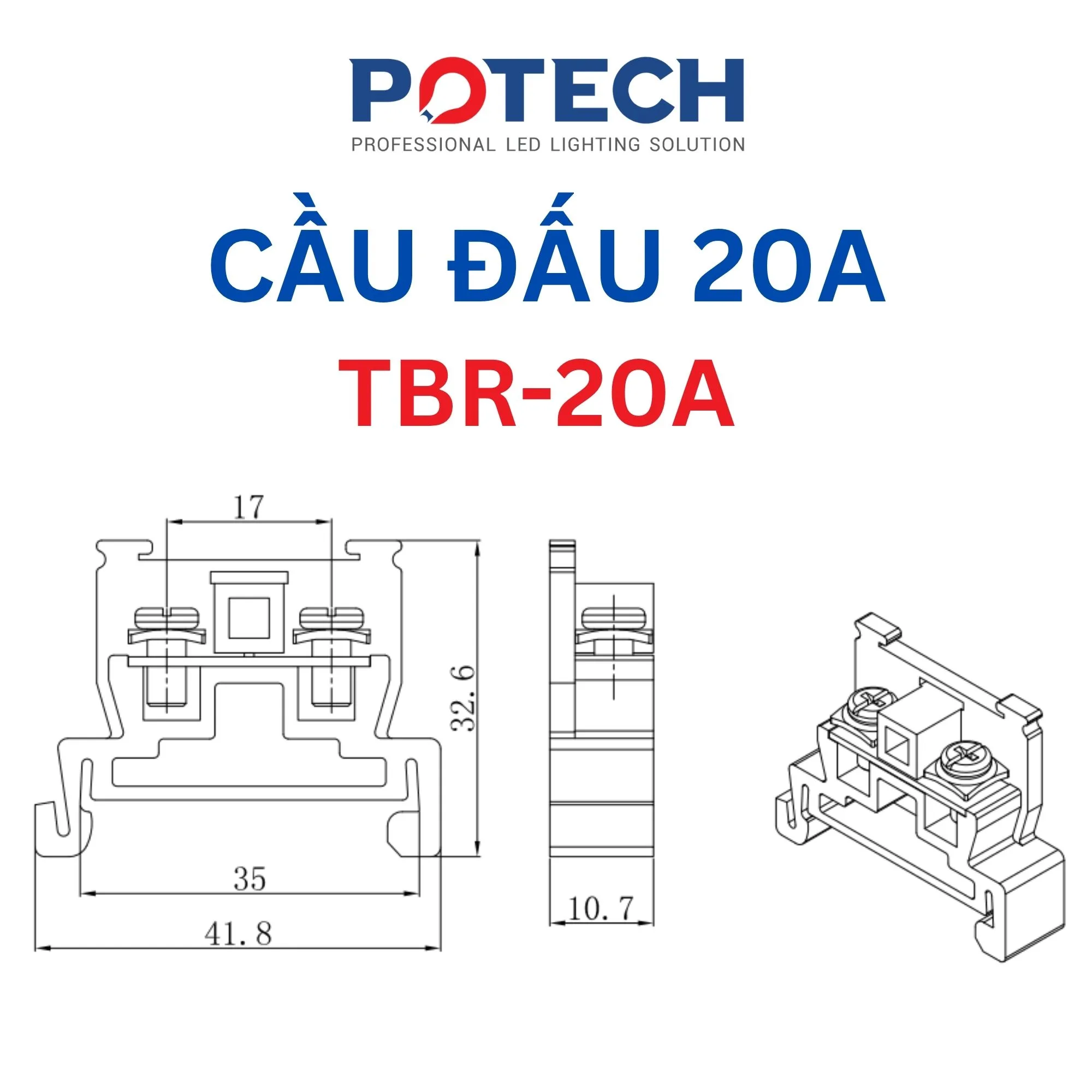

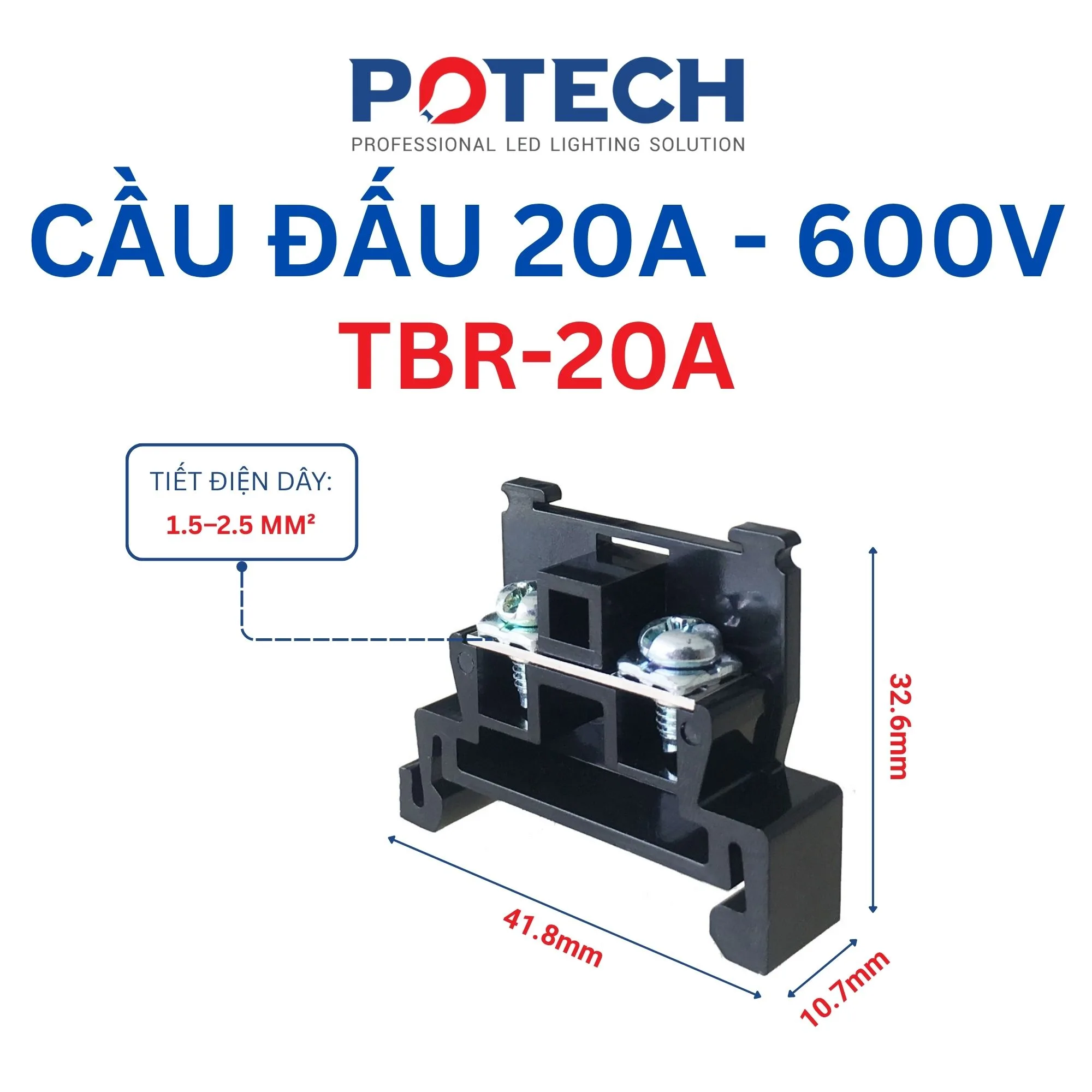

Thông số cầu đấu TBR-20ABản vẽ kích thước cầu đấu TBR-20A
TBR-30A

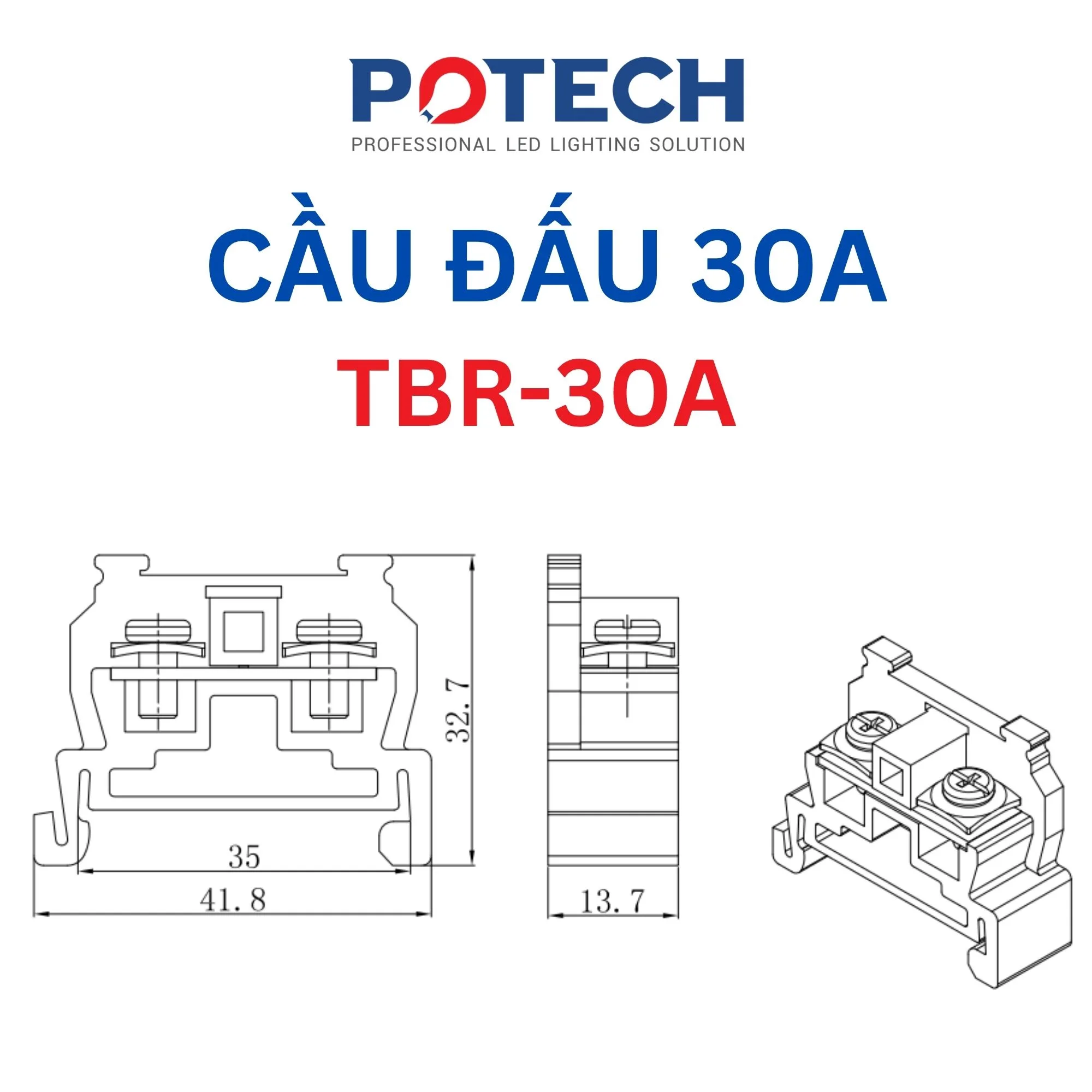

Thông số cầu đấu TBR-30ABản vẽ kích thước cầu đấu TBR-30A
TBR-60A

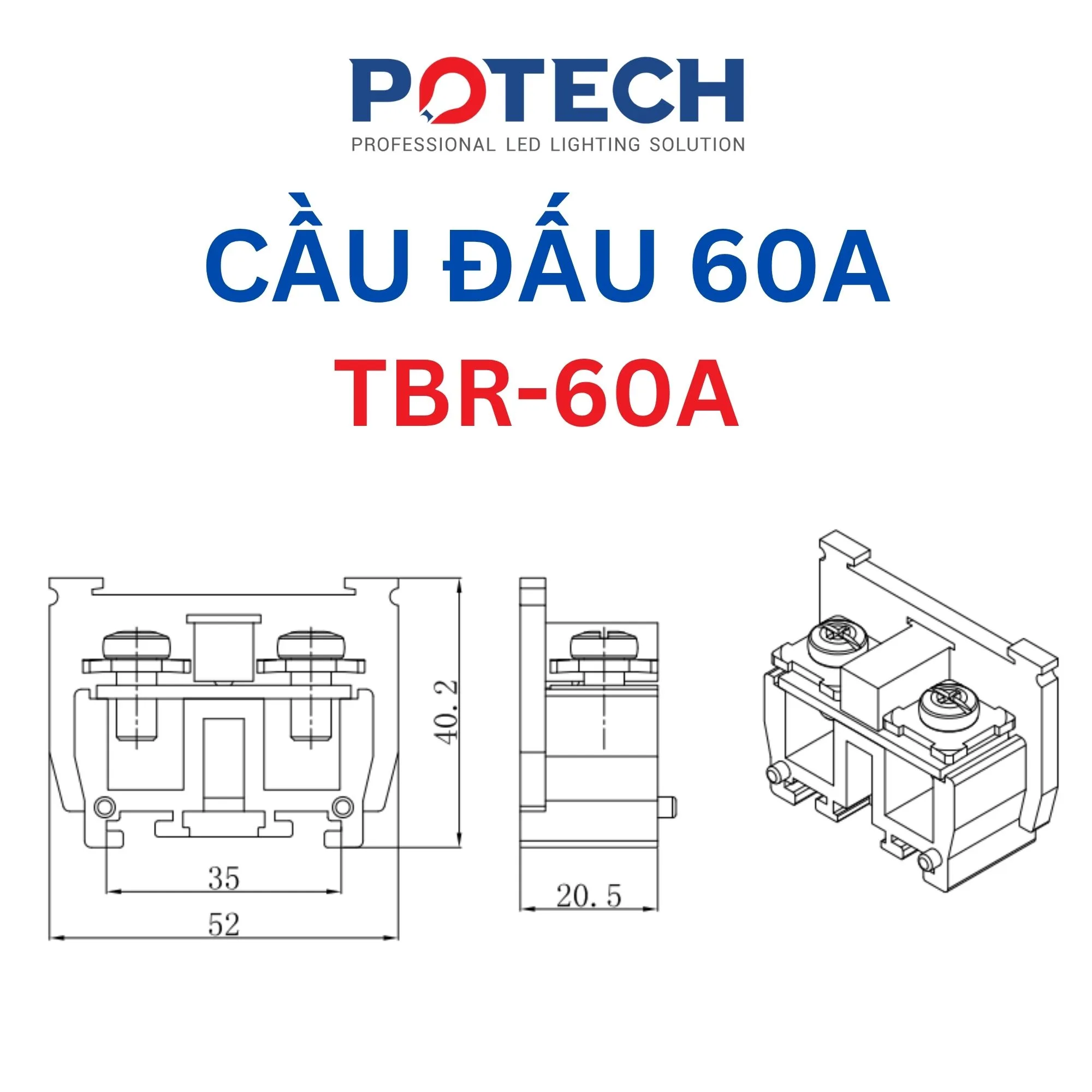

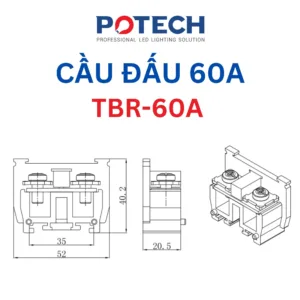

Thông số cầu đấu TBR-60ABản vẽ kích thước cầu đấu TBR-60A
TBR-100A

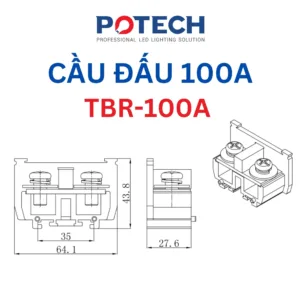

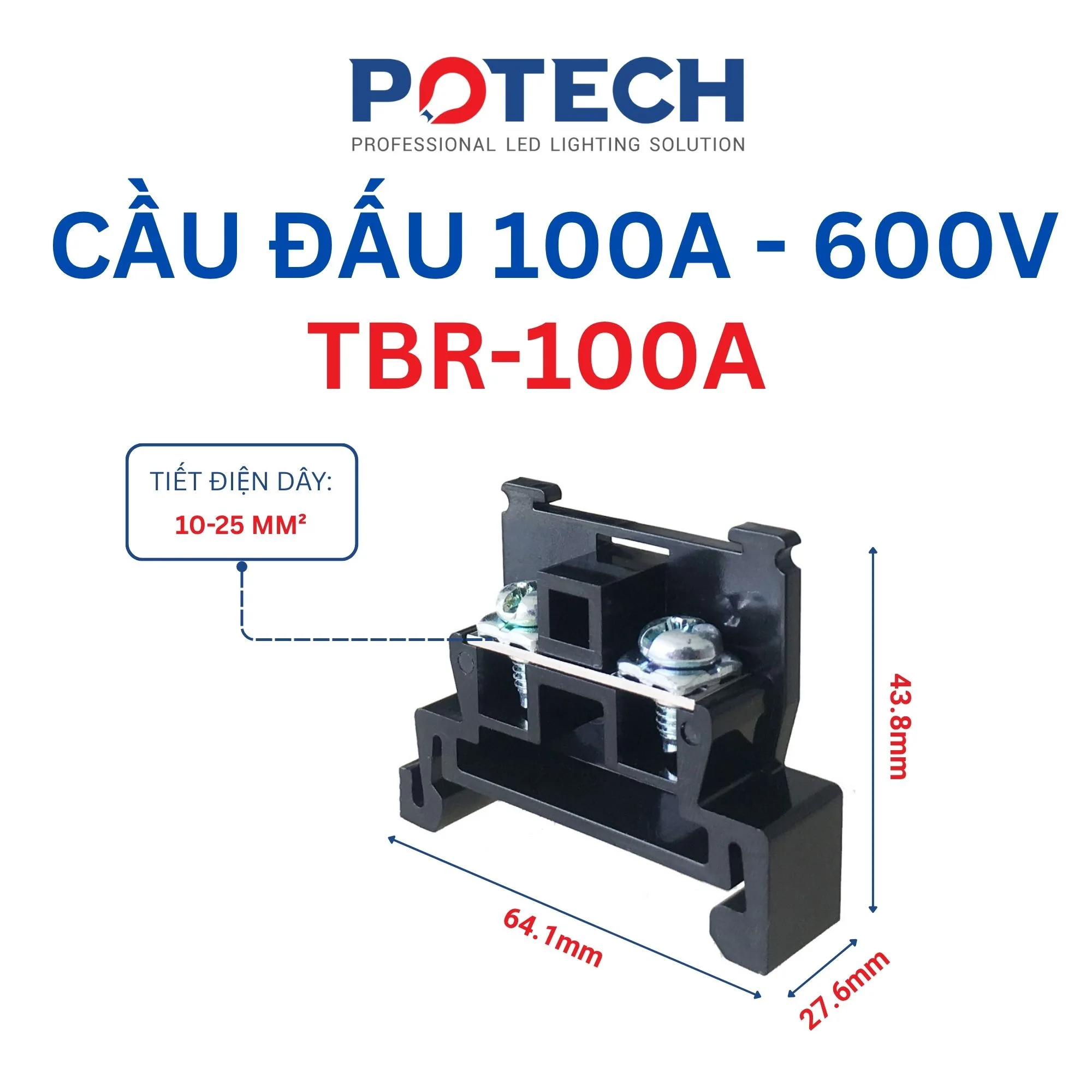

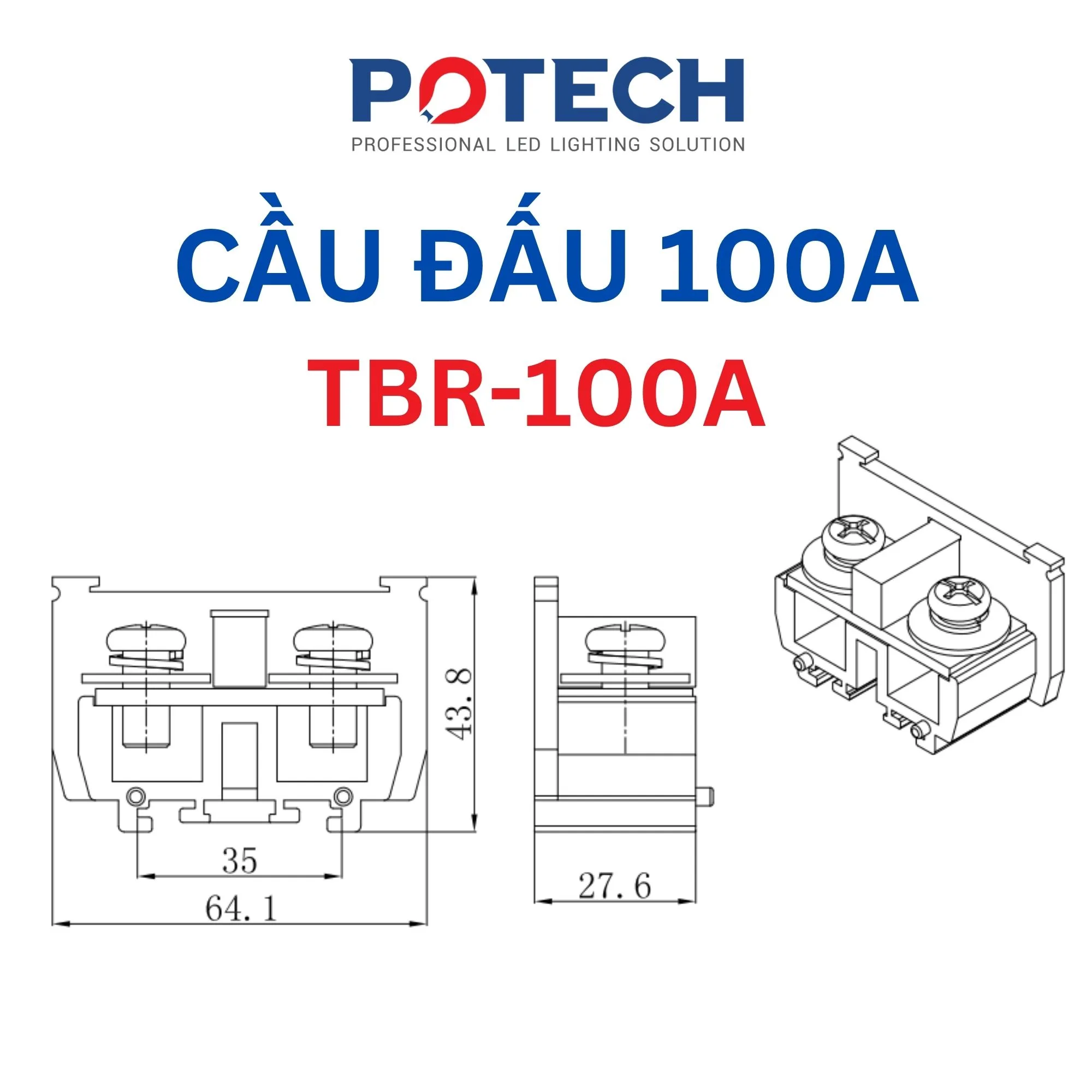

Thông số cầu đấu TBR-100ABản vẽ kích thước cầu đấu TBR-100A
Thông số cầu đấu tép TBR
Điện áp định mức: 600V. Đơn vị bán: 1 tép. Có sẵn 5 phân loại.
Mã sản phẩm
Dòng định mức
Tiết diện dây (mm²)
Kích thước dài × dày × cao (mm)
TBR-10A
10A
0,75–1,5
41,8 × 9,1 × 32,5
TBR-20A
20A
1,5–2,5
41,8 × 10,7 × 32,6
TBR-30A
30A
2,5–4
41,8 × 13,7 × 32,7
TBR-60A
60A
4–10
52 × 20,5 × 40,2
TBR-100A
100A
10–25
64,1 × 27,6 × 43,8
Thông số theo hình sản phẩm; chọn đúng mã phù hợp dây dẫn và yêu cầu của hệ thống.
Cấu tạo và đặc điểm
Thân nhựa PC màu đen, có vách ngăn giữa các vị trí đấu nối.
Phần dẫn điện bằng đồng thau theo thông tin sản phẩm.
Kết nối bằng vít siết, thuận tiện kiểm tra và tháo lắp dây.
Dạng tép rời, có thể ghép thành dãy theo số điểm đấu nối cần dùng.
Chọn cầu đấu TBR phù hợp
Chọn mã theo dòng điện làm việc, tiết diện dây và không gian lắp đặt. TBR-10A dùng dây 0,75–1,5 mm²; TBR-20A dùng dây 1,5–2,5 mm²; TBR-30A dùng dây 2,5–4 mm²; TBR-60A dùng dây 4–10 mm²; TBR-100A dùng dây 10–25 mm².
Mỗi đơn vị sản phẩm là 1 tép. Chọn số lượng tép theo số vị trí đấu nối cần lắp. Liên hệ POTECH để xác nhận ray, nắp và phụ kiện phù hợp khi đặt hàng.
Lắp đặt và sử dụng
Ngắt nguồn trước khi thao tác. Ghép các tép cùng loại thành dãy, cố định trên ray phù hợp và bố trí phụ kiện chặn theo cấu hình lắp đặt. Đấu dây hoặc đầu cos phù hợp vào vị trí vít siết, kiểm tra độ chắc của mối nối và tránh để phần dẫn điện chạm sang vị trí bên cạnh. Kiểm tra lại toàn bộ kết nối trước khi cấp nguồn.
