1. SR-DM200-W là bản lớn nhất của dòng Gen4 DM
SR-DM200-W là bộ điều khiển sạc năng lượng mặt trời MPPT của SRNE, tích hợp sẵn khối LED driver dòng không đổi kiểu nâng áp. Một thiết bị thay cho hai: bộ sạc nạp pin, và bộ nguồn cấp dòng cho đèn LED.
Bản này tự nhận cả hệ 12V lẫn 24V, dòng sạc 20A, tấm pin tới 520W và tải LED tới 200W. Nhưng con số đáng giá nhất là điện áp hở mạch chịu tới 100V.
Đầu ra cho đèn LED là 15V đến 60V, không phải 12V hay 24V
Đây là chỗ dễ mua sai nhất. Chữ in trên vỏ ghi đúng bản chất: Step-up LED Driver. Pin là 12V hoặc 24V, nhưng khối driver nâng áp lên dải 15V đến 60V rồi mới cấp dòng không đổi.
Hệ quả: đèn đấu vào cổng LED phải là chuỗi LED trong dải 15V đến 60V, không phải bóng 12V. Chạy hệ 24V thì dải thu hẹp còn 30V đến 60V.
2. Khách mua vui lòng liên hệ POTECH để được cài đặt
Bộ sạc này không dùng được ngay khi mở hộp. Tham số xuất xưởng không khớp với module LED và loại pin của bạn, phải cài lại trước khi lắp lên cột. Việc cài đặt làm qua tay điều khiển không dây 2.4G.
Vì vậy khi đặt hàng, hãy liên hệ POTECH và cung cấp thông tin hệ của bạn. Đội kỹ thuật sẽ cài sẵn rồi mới giao, hoặc hướng dẫn cài tại chỗ.
Ba thông tin cần cung cấp để được cài đúng
- Module LED bạn dùng: điện áp thuận và dòng định mức, ví dụ 48V và 2500mA
- Điện áp hệ và loại pin: 12V hay 24V, ắc quy chì hay LiFePO4, bao nhiêu Ah
- Cấu hình tấm pin: một tấm hay hai tấm nối tiếp, kèm Voc ghi trên tem tấm pin
Có ba thông tin này là cài xong trong vài phút. Thiếu chúng thì bộ sạc chạy tham số mặc định, thường không đúng với đèn của bạn.
3. Thông số kỹ thuật SR-DM200-W

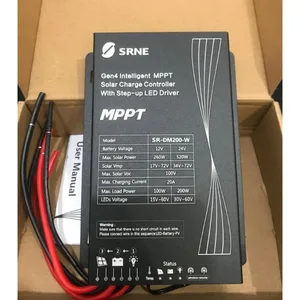

Bảng dưới đọc trực tiếp từ tem in trên vỏ nhôm của thiết bị thật, hai cột theo điện áp hệ.
| Hạng mục | Hệ 12 V | Hệ 24 V |
|---|---|---|
| Công suất tấm pin tối đa | 260 W | 520 W |
| Điện áp làm việc tấm pin (Vmp) | 17 V đến 72 V | 34 V đến 72 V |
| Điện áp hở mạch tấm pin (Voc) tối đa | 100 V | |
| Dòng sạc tối đa | 20 A | |
| Công suất tải LED tối đa | 100 W | 200 W |
| Dải điện áp ra cho đèn LED | 15 V đến 60 V | 30 V đến 60 V |
Các mục còn lại dùng chung cho cả dòng Gen4 DM.
| Hạng mục | Giá trị |
|---|---|
| Nhà sản xuất | SRNE Solar |
| Model | SR-DM200-W, dòng Gen4 DM |
| Dòng ra không đổi cho đèn LED | 50 mA đến 3000 mA, cài được |
| Cài đặt tham số | remote không dây 2.4G, mã CU-ALL5 |
| Bảo vệ | đảo cực PV, đảo cực pin, ngắn mạch LED, hở mạch LED, giới hạn công suất, bảo vệ nhiệt |
| Cấp bảo vệ và vỏ | IP67, vỏ nhôm tản nhiệt |
| Nhiệt độ làm việc | -35°C đến +65°C |

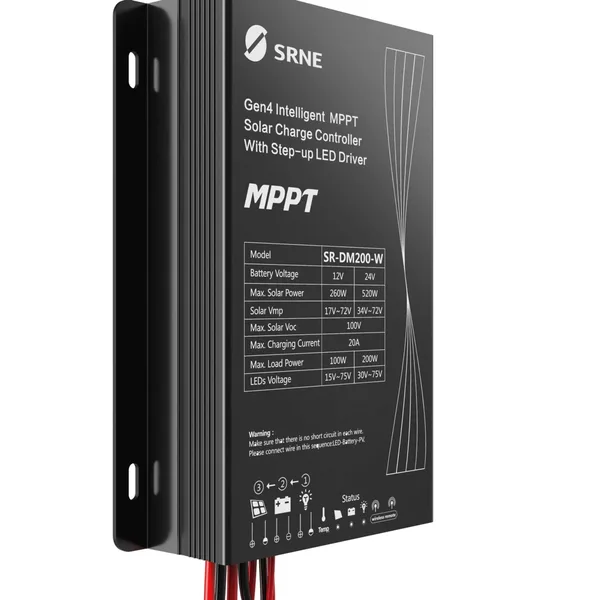

Lưu ý về dải điện áp LED ghi trên ảnh dựng
Nhà sản xuất có một ảnh dựng ghi dải điện áp LED là 15V đến 75V, trong khi tem trên thiết bị thật ghi 15V đến 60V. Bài này lấy theo tem trên máy, con số POTECH kiểm chứng tận tay. Nếu bạn cần chuỗi LED trên 60V thì liên hệ trước để chúng tôi xác nhận với hãng.
4. Voc 100V nghĩa là gì và vì sao nó đáng tiền
Đây là khác biệt lớn nhất của DM200, không phải con số 200W. Bốn model kia chịu Voc tối đa 35V đến 60V, tức chỉ đấu được một tấm pin. DM200 chịu 100V và Vmp tới 72V.
Nghĩa là bạn đấu được hai tấm pin hạng 12V nối tiếp, hoặc một tấm hạng 24V loại 60 hay 72 cell mà vẫn dư khoảng an toàn khi Voc dâng lúc trời lạnh.
Lợi ích thật khi đấu nối tiếp: cùng công suất thì dòng trên dây thấp hơn, nên tiết diện dây nhỏ hơn và sụt áp ít hơn. Với cột đèn cao và dây dài, đây là khoản tiết kiệm thấy ngay ở chi phí dây.
5. Dòng DM có ba bậc, DM200 đứng riêng một bậc
Đọc đủ tem năm model thì cấu trúc dòng hiện ra rõ. Bốn model nhỏ chia thành hai cặp theo dòng sạc, mỗi cặp có một bản chỉ 12V và một bản 12V lẫn 24V. DM200 không thuộc cặp nào.
| Bậc | Dòng sạc | Voc tối đa | Model |
|---|---|---|---|
| 1 | 10 A | 50 đến 60 V | DM60-W và DM120-W |
| 2 | 15 A | 35 đến 60 V | DM80-W và DM160-W |
| 3 | 20 A | 100 V | DM200-W |
Cách chọn nhanh nhất là hỏi ba câu: hệ pin 12V hay 24V, tải LED bao nhiêu W, và đấu mấy tấm pin. Câu thứ ba dẫn thẳng tới DM200.
6. Nên chọn model nào trong dòng DM
| Hạng mục | DM60-W | DM80-W | DM120-W | DM160-W | DM200-W |
|---|---|---|---|---|---|
| Dòng sạc | 10 A | 15 A | 10 A | 15 A | 20 A |
| Voc tối đa | 50 V | 35 V | 60 V | 60 V | 100 V |
| Tải LED tối đa | 60 W | 80 W | 60 / 120 W | 80 / 160 W | 100 / 200 W |
Chỉ 12V và tải nhỏ thì SR-DM60-W bản 12V 10A hoặc SR-DM80-W bản 12V 15A là đủ. Hệ 24V tải vừa thì chọn SR-DM120-W bản 12V 24V 10A hoặc SR-DM160-W bản 12V 24V 15A. Cần trên 160W tải, trên 400W tấm pin, hoặc đấu hai tấm nối tiếp thì bản này là lựa chọn duy nhất.
7. MPPT được gì so với PWM trong bài toán đèn đường
Bộ điều khiển PWM chỉ đóng ngắt để kéo điện áp tấm pin về gần điện áp pin, phần chênh lệch mất đi. MPPT dò điểm công suất cực đại rồi chuyển đổi, giữ lại phần đó. Với DM200 khoảng chênh lớn nhất cả dòng vì Vmp nhận tới 72V.
Bài so sánh bộ điều khiển sạc PWM và MPPT phân tích bằng số liệu, còn bài chi tiết về bộ điều khiển sạc MPPT đi sâu thuật toán dò.
8. Chọn tấm pin và pin lưu trữ đi kèm ra sao
Tổng Voc của cụm tấm pin phải dưới 100V, kể cả lúc trời lạnh. Hai tấm hạng 12V nối tiếp thường cho Voc khoảng 44V đến 50V, còn dư nhiều. Cách tính nằm ở bài chọn tấm pin năng lượng mặt trời để sạc pin 12V.
Với dòng sạc 20A, khối pin nên từ 100Ah trở lên. Xem dải cell pin lithium hoặc bộ đóng sẵn như LiFePO4 12V 75Ah. Tự đóng pin thì cần thêm mạch bảo vệ và phụ kiện pin chịu được dòng này.
Kịch bản chiếu sáng theo giờ đặt như thế nào thì xem bài thiết kế tính toán hệ thống đèn đường LED năng lượng mặt trời.
9. Lắp đặt và bảo vệ cần lưu ý gì
- Đấu theo đúng thứ tự đèn LED, rồi pin, rồi tấm pin. Tem trên vỏ đánh số ngay cạnh các cổng. Đấu ngược có thể hỏng mạch
- Đo Voc cụm tấm pin trước khi đấu, nhất là khi đấu nối tiếp, phải dưới 100V
- Kiểm tra cực trước khi cấp nguồn, tuy đã có bảo vệ đảo cực hai phía
- Không vượt trần tải theo điện áp hệ, 100W với pin 12V và 200W với pin 24V
- Bắt chặt lên mặt kim loại của bộ đèn để vỏ nhôm tản nhiệt, vì bản này chạy dòng cao nhất
- Kiểm tra định kỳ, các bước nằm ở bài 6 bước kiểm tra hệ thống đèn năng lượng mặt trời

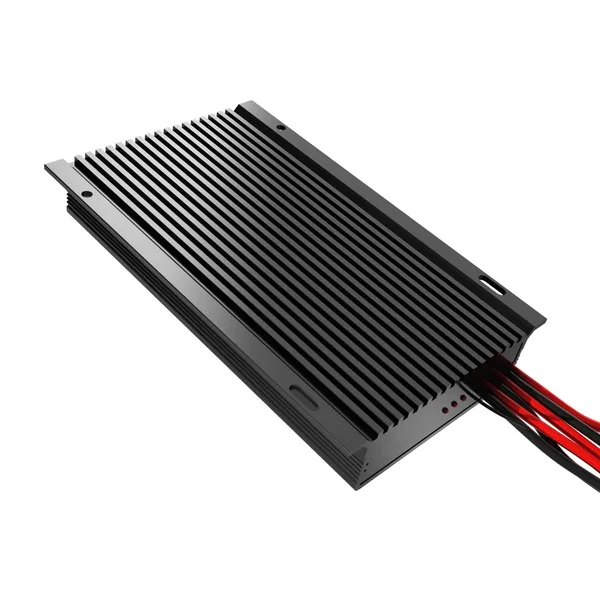

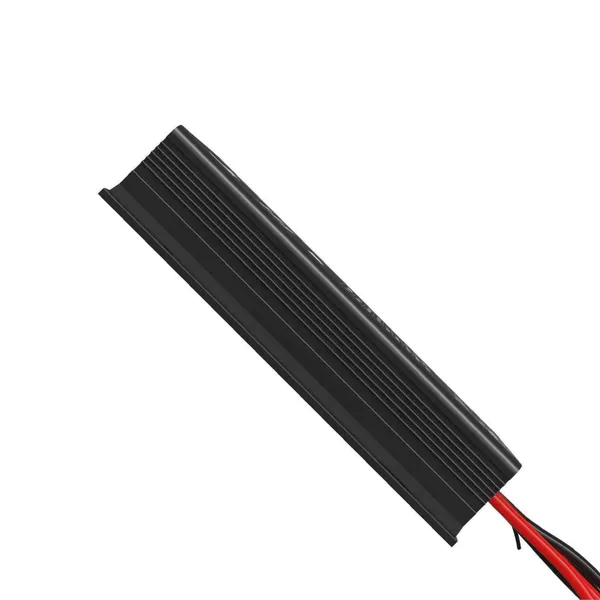

Vỏ nhôm cánh tản nhiệt dọc thân, đạt IP67, chạy từ -35°C đến 65°C.
10. Đóng gói, bảo hành và liên hệ
Hàng giao nguyên hộp kèm sách hướng dẫn. POTECH nhận đơn lẻ và đơn lô.
Nhắc lại điều quan trọng nhất: khi đặt hàng, vui lòng liên hệ hotline 0912.122.016 hoặc kỹ thuật 0937.659.657 để được cài đặt bộ sạc theo đúng module LED và loại pin của bạn. Đây là bước bắt buộc, không phải dịch vụ tùy chọn. Gọi để nhận báo giá, xin datasheet, hoặc tư vấn cấu hình tấm pin nối tiếp.
Nguồn datasheet
- Nguồn: nhãn sản phẩm. Bảng mục 3 đọc từ tem trên thiết bị thật, không lấy theo ảnh dựng marketing
- SRNE Solar, dòng bộ điều khiển đèn đường DM
Bản vẽ kích thước, khối lượng và số chip LED chưa có, tem DM200 không ghi.
