1. SR-DM160-W làm hai việc trong một hộp
SR-DM160-W là bộ điều khiển sạc năng lượng mặt trời MPPT của SRNE, dòng Gen4 DM, tích hợp sẵn khối LED driver dòng không đổi kiểu nâng áp. Một thiết bị thay cho hai: bộ sạc nạp pin từ tấm pin, và bộ nguồn cấp dòng cho đèn LED.
Điểm khác lớn nhất so với bản nhỏ là thiết bị này tự nhận cả hệ 12V lẫn hệ 24V. Chạy hệ 24V thì trần tải LED lên tới 160W và tấm pin nhận tới 400W.
Đầu ra cho đèn LED là 15V đến 60V, không phải 12V hay 24V
Đây là chỗ dễ mua sai nhất. Chữ in trên vỏ ghi đúng bản chất: Step-up LED Driver. Pin là 12V hoặc 24V, nhưng khối driver bên trong nâng điện áp lên dải 15V đến 60V rồi mới cấp dòng không đổi ra đèn.
Hệ quả: đèn đấu vào cổng LED phải là chuỗi LED có điện áp thuận trong dải 15V đến 60V, không phải bóng 12V. Ngược lại, chuỗi LED 48V không chạy trực tiếp từ pin 12V thì cắm vào đây lại chạy đúng.
Chạy hệ 24V thì dải này thu hẹp còn 30V đến 60V và số chip nối tiếp tối thiểu là 10. Chuỗi LED quá ngắn sẽ không chạy đúng ở hệ 24V.
2. Khách mua vui lòng liên hệ POTECH để được cài đặt
Bộ sạc này không dùng được ngay khi mở hộp. Tham số xuất xưởng không khớp với module LED và loại pin của bạn, phải cài lại trước khi lắp lên cột. Việc cài đặt làm qua tay điều khiển không dây 2.4G, khách thường không có sẵn.
Vì vậy khi đặt hàng, hãy liên hệ POTECH và cung cấp thông tin hệ của bạn. Đội kỹ thuật sẽ cài sẵn rồi mới giao, hoặc hướng dẫn cài tại chỗ.
Ba thông tin cần cung cấp để được cài đúng
- Module LED bạn dùng: điện áp thuận và dòng định mức, ví dụ 48V và 2000mA
- Điện áp hệ và loại pin: 12V hay 24V, ắc quy chì hay LiFePO4, bao nhiêu Ah, vì ngưỡng sạc khác nhau
- Kịch bản chiếu sáng mong muốn: sáng full mấy giờ đầu đêm, giảm còn bao nhiêu phần trăm về sau, tắt lúc mấy giờ
Có ba thông tin này là cài xong trong vài phút. Thiếu chúng thì bộ sạc chạy tham số mặc định, thường không đúng với đèn của bạn.
3. Thông số kỹ thuật SR-DM160-W

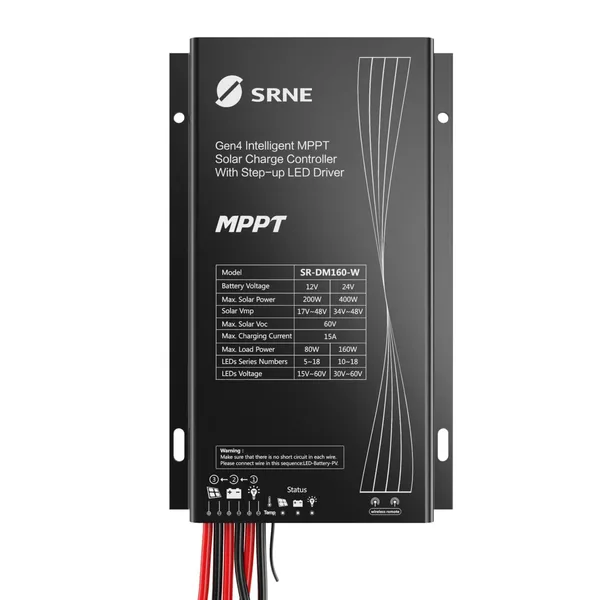

Bảng dưới đọc trực tiếp từ tem in trên vỏ nhôm, hai cột theo điện áp hệ.
| Hạng mục | Hệ 12 V | Hệ 24 V |
|---|---|---|
| Công suất tấm pin tối đa | 200 W | 400 W |
| Điện áp làm việc tấm pin (Vmp) | 17 V đến 48 V | 34 V đến 48 V |
| Điện áp hở mạch tấm pin (Voc) tối đa | 60 V | |
| Dòng sạc tối đa | 15 A | |
| Công suất tải LED tối đa | 80 W | 160 W |
| Số chip LED nối tiếp | 5 đến 18 chip | 10 đến 18 chip |
| Dải điện áp ra cho đèn LED | 15 V đến 60 V | 30 V đến 60 V |
Các mục còn lại dùng chung cho cả dòng Gen4 DM.
| Hạng mục | Giá trị |
|---|---|
| Nhà sản xuất | SRNE Solar |
| Model | SR-DM160-W, dòng Gen4 DM |
| Hiệu suất dò điểm công suất cực đại | trên 99% |
| Dòng ra không đổi cho đèn LED | 50 mA đến 3000 mA, cài được |
| Loại pin hỗ trợ | ắc quy chì và pin lithium |
| Cài đặt tham số | remote không dây 2.4G, mã CU-ALL5 |
| Bảo vệ | đảo cực PV, đảo cực pin, ngắn mạch LED, hở mạch LED, giới hạn công suất, bảo vệ nhiệt |
| Cấp bảo vệ và vỏ | IP67, vỏ nhôm tản nhiệt |
| Nhiệt độ làm việc | -35°C đến +65°C |
| Kích thước tổng thể | 142 x 88.3 x 24.5 mm |
| Khoảng cách lỗ lắp đặt | 102 x 82.3 mm, lỗ φ3.5 mm |
4. Nên chọn SR-DM60-W hay SR-DM160-W
Hai bản cùng dòng, cùng cách đấu và cách cài, chỉ khác cỡ.
| Hạng mục | SR-DM60-W | SR-DM160-W |
|---|---|---|
| Điện áp hệ | chỉ 12 V | 12 V và 24 V |
| Dòng sạc tối đa | 10 A | 15 A |
| Công suất tấm pin tối đa | 130 W | 200 W hoặc 400 W |
| Công suất tải LED tối đa | 60 W | 80 W hoặc 160 W |
Bộ đèn dưới 60W chạy pin 12V thì chọn SR-DM60-W bản 12V 10A. Bộ đèn từ 80W trở lên, hoặc hệ pin 24V, thì bắt buộc dùng bản này.
Cảnh báo cho khâu báo giá: con số 160 trong tên model chỉ đạt khi hệ pin là 24V. Chạy pin 12V thì trần tải vẫn là 80W.
5. MPPT được gì so với PWM trong bài toán đèn đường
Bộ điều khiển PWM chỉ đóng ngắt để kéo điện áp tấm pin về gần điện áp pin, phần chênh lệch mất đi. MPPT dò điểm công suất cực đại rồi chuyển đổi, giữ lại phần đó. Với DM160 khoảng chênh còn rộng hơn vì Vmp nhận tới 48V, nên tấm 36 cell hay 72 cell đều dùng được.
Bài so sánh bộ điều khiển sạc PWM và MPPT phân tích bằng số liệu, còn bài chi tiết về bộ điều khiển sạc MPPT đi sâu thuật toán dò.
6. Điều khiển sáng tối và điều khiển thời gian hoạt động thế nào
Bộ sạc dùng chính tấm pin làm cảm biến sáng tối, ngưỡng cài 3V đến 11V và nhân đôi ở hệ 24V. Kèm trễ bật tắt tới 60 phút để đèn không nhấp nháy khi mây bay qua.
Chế độ công suất thông minh đặt kịch bản theo giờ, ví dụ sáng 100% bốn giờ đầu đêm rồi giảm còn 50%. Cách đặt nằm ở bài thiết kế tính toán hệ thống đèn đường LED năng lượng mặt trời.
7. Chọn tấm pin và pin lưu trữ đi kèm ra sao
Điện áp hở mạch tấm pin phải dưới 60V, kể cả sáng sớm trời lạnh khi Voc dâng lên. Cách tính công suất tấm pin nằm ở bài chọn tấm pin năng lượng mặt trời để sạc pin 12V.
Bộ sạc nhận cả ắc quy chì lẫn pin lithium. Chọn lithium thì tuổi thọ dài hơn và nhẹ hơn, phù hợp lắp trên cột. Xem dải cell pin lithium hoặc bộ đóng sẵn như LiFePO4 12V 75Ah. Muốn dùng hết 160W tải thì đóng hệ 24V, cần thêm mạch bảo vệ và phụ kiện pin phù hợp số cell.
8. Lắp đặt và bảo vệ cần lưu ý gì
- Đấu theo đúng thứ tự đèn LED, rồi pin, rồi tấm pin. Tem trên vỏ đánh số thứ tự này ngay cạnh các cổng. Đấu ngược có thể làm hỏng mạch
- Kiểm tra cực trước khi cấp nguồn, tuy đã có bảo vệ đảo cực cả phía PV lẫn phía pin
- Không vượt trần tải theo điện áp hệ, 80W với pin 12V và 160W với pin 24V, vì chạy sát ngưỡng liên tục làm nóng khối tải
- Bắt chặt lên mặt kim loại của bộ đèn qua bốn lỗ 102 x 82.3 mm để vỏ nhôm tản nhiệt
- Đi dây LED gọn và chắc, hở mạch phía LED làm mạch vào chế độ bảo vệ
- Kiểm tra định kỳ, các bước nằm ở bài 6 bước kiểm tra hệ thống đèn năng lượng mặt trời
Vỏ nhôm có cánh tản nhiệt dọc thân, đạt IP67 và chạy được từ -35°C đến 65°C, lắp ngoài trời quanh năm kể cả trong hộp kín trên cột.
9. Đóng gói, bảo hành và liên hệ

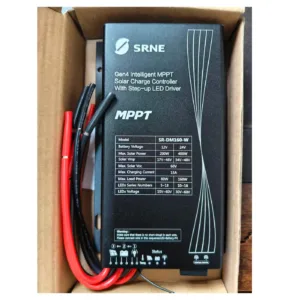

Hàng giao nguyên hộp, có tem model để truy xuất. POTECH nhận cả đơn lẻ lẫn đơn theo lô.
Nhắc lại điều quan trọng nhất: khi đặt hàng, vui lòng liên hệ hotline 0912.122.016 hoặc kỹ thuật 0937.659.657 để được cài đặt bộ sạc theo đúng module LED và loại pin của bạn. Đây là bước bắt buộc, không phải dịch vụ tùy chọn. Gọi để nhận báo giá, xin datasheet, hoặc tư vấn chọn tấm pin và dung lượng pin.
Nguồn datasheet
- Nguồn: nhãn sản phẩm. Bảng hai cột ở mục 3 đọc từ tem trên vỏ, kích thước lấy từ bản vẽ nhà cung cấp
- SRNE Solar, dòng bộ điều khiển đèn đường DM
- Wattuneed, SRNE MPPT Gen4 DM160
- Solar Thailand, SR-DM160-W Gen4
Khối lượng thực tế và ngưỡng sạc từng loại lithium chưa chốt được, cả tem lẫn ba nguồn trên đều không ghi.
