1. SR-DM120-W làm hai việc trong một hộp
SR-DM120-W là bộ điều khiển sạc năng lượng mặt trời MPPT của SRNE, dòng Gen4 DM, tích hợp sẵn khối LED driver dòng không đổi kiểu nâng áp. Một thiết bị thay cho hai: bộ sạc nạp pin từ tấm pin, và bộ nguồn cấp dòng cho đèn LED.
Bản này tự nhận cả hệ 12V lẫn hệ 24V. Chạy hệ 24V thì trần tải LED lên 120W và tấm pin nhận tới 260W, dòng sạc tối đa 10A.
Đầu ra cho đèn LED là 15V đến 60V, không phải 12V hay 24V
Đây là chỗ dễ mua sai nhất. Chữ in trên vỏ ghi đúng bản chất: Step-up LED Driver. Pin là 12V hoặc 24V, nhưng khối driver bên trong nâng áp lên dải 15V đến 60V rồi mới cấp dòng không đổi.
Hệ quả: đèn đấu vào cổng LED phải là chuỗi LED có điện áp thuận trong dải 15V đến 60V, không phải bóng 12V. Chuỗi LED 48V vốn không chạy từ pin 12V thì cắm vào đây lại chạy đúng.
Chạy hệ 24V thì dải này thu hẹp còn 30V đến 60V, số chip tối thiểu là 10. Chuỗi LED quá ngắn sẽ không chạy đúng ở hệ 24V.
2. Khách mua vui lòng liên hệ POTECH để được cài đặt
Bộ sạc này không dùng được ngay khi mở hộp. Tham số xuất xưởng không khớp với module LED và loại pin của bạn, phải cài lại trước khi lắp lên cột. Việc cài đặt làm qua tay điều khiển không dây 2.4G.
Vì vậy khi đặt hàng, hãy liên hệ POTECH và cung cấp thông tin hệ của bạn. Đội kỹ thuật sẽ cài sẵn rồi mới giao, hoặc hướng dẫn cài tại chỗ.
Ba thông tin cần cung cấp để được cài đúng
- Module LED bạn dùng: điện áp thuận và dòng định mức, ví dụ 48V và 1500mA
- Điện áp hệ và loại pin: 12V hay 24V, ắc quy chì hay LiFePO4, bao nhiêu Ah
- Kịch bản chiếu sáng mong muốn: sáng full mấy giờ đầu đêm, giảm còn bao nhiêu phần trăm về sau, tắt lúc mấy giờ
Có ba thông tin này là cài xong trong vài phút. Thiếu chúng thì bộ sạc chạy tham số mặc định, thường không đúng với đèn của bạn.
3. Thông số kỹ thuật SR-DM120-W

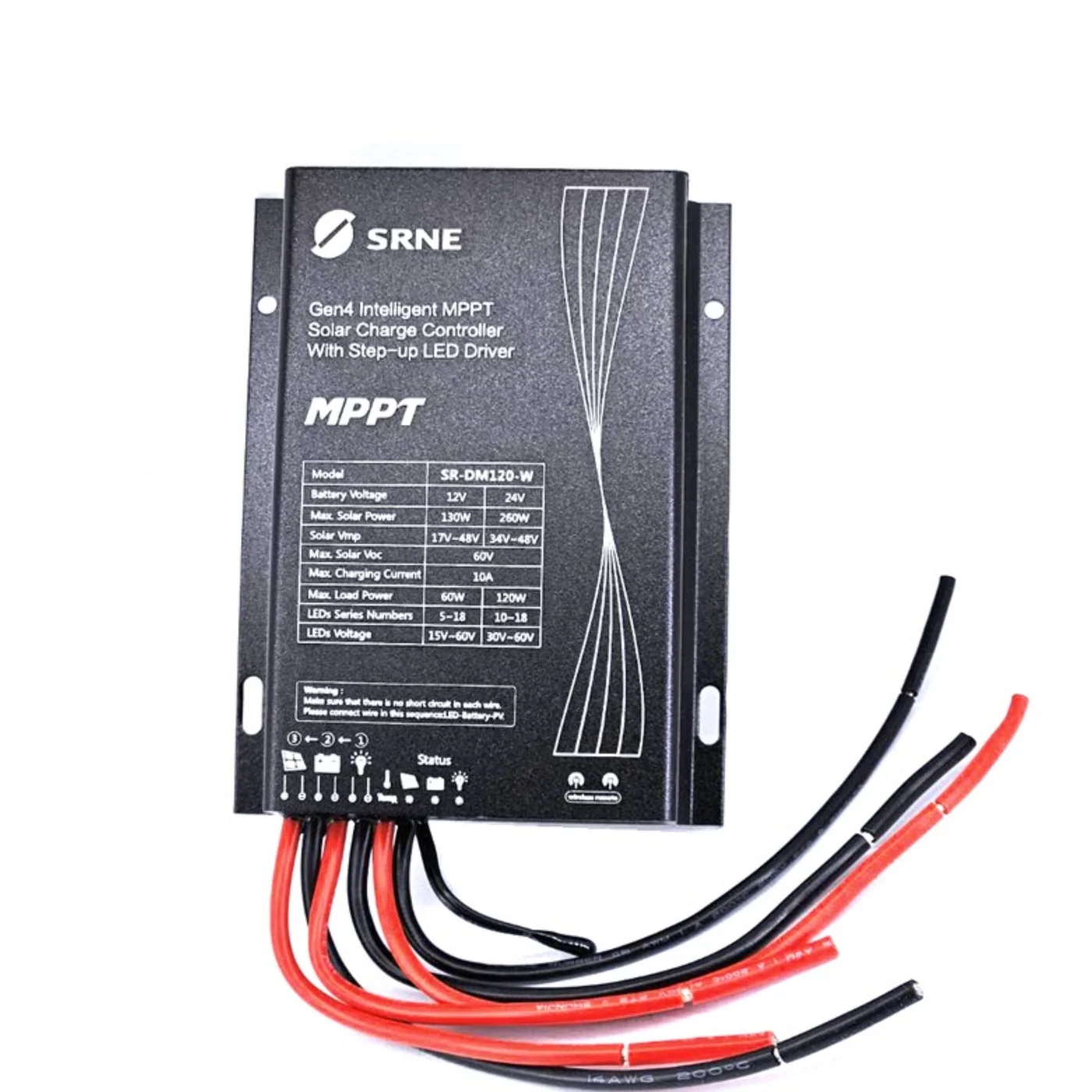

Bảng dưới đọc trực tiếp từ tem in trên vỏ nhôm, hai cột theo điện áp hệ.
| Hạng mục | Hệ 12 V | Hệ 24 V |
|---|---|---|
| Công suất tấm pin tối đa | 130 W | 260 W |
| Điện áp làm việc tấm pin (Vmp) | 17 V đến 48 V | 34 V đến 48 V |
| Điện áp hở mạch tấm pin (Voc) tối đa | 60 V | |
| Dòng sạc tối đa | 10 A | |
| Công suất tải LED tối đa | 60 W | 120 W |
| Số chip LED nối tiếp | 5 đến 18 chip | 10 đến 18 chip |
| Dải điện áp ra cho đèn LED | 15 V đến 60 V | 30 V đến 60 V |
Các mục còn lại dùng chung cho cả dòng Gen4 DM.
| Hạng mục | Giá trị |
|---|---|
| Nhà sản xuất | SRNE Solar |
| Model | SR-DM120-W, dòng Gen4 DM |
| Dòng ra không đổi cho đèn LED | 50 mA đến 3000 mA, cài được |
| Cài đặt tham số | remote không dây 2.4G, mã CU-ALL5 |
| Bảo vệ | đảo cực PV, đảo cực pin, ngắn mạch LED, hở mạch LED, giới hạn công suất, bảo vệ nhiệt |
| Cấp bảo vệ và vỏ | IP67, vỏ nhôm tản nhiệt |
| Nhiệt độ làm việc | -35°C đến +65°C |

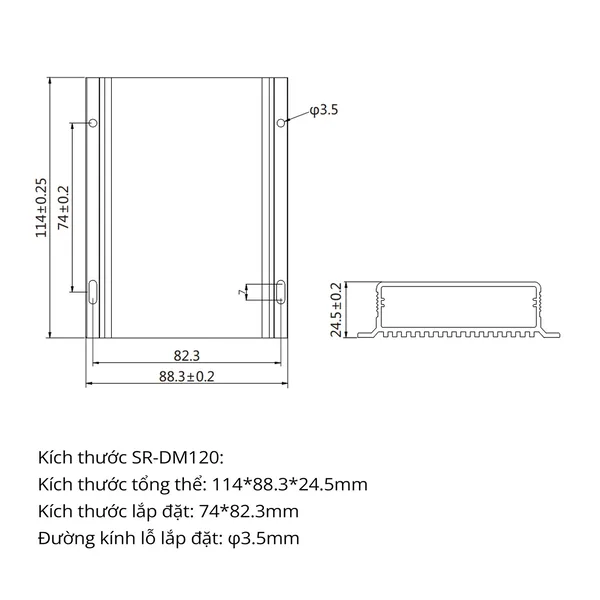

| Kích thước tổng thể | 114 x 88.3 x 24.5 mm |
| Khoảng cách lỗ lắp đặt | 74 x 82.3 mm, lỗ φ3.5 mm |
4. Dòng DM chia thành hai cặp, chọn theo cặp là nhanh nhất
Đọc đủ tem bốn model thì quy luật hiện ra: dòng DM không phải một thang công suất tăng dần, mà là hai cặp theo dòng sạc, mỗi cặp có một bản chỉ chạy 12V và một bản chạy cả 12V lẫn 24V.
| Dòng sạc | Bản chỉ 12 V | Bản 12 V và 24 V |
|---|---|---|
| 10 A | SR-DM60-W | SR-DM120-W |
| 15 A | SR-DM80-W | SR-DM160-W |
Kiểm chứng bằng số rất gọn: DM120 chạy hệ 12V cho ra đúng thông số DM60, tức 130W tấm pin, 60W tải, 10A sạc. Con số 120 trong tên là công suất tải ở hệ 24V.
Cách chọn nhanh nhất là hỏi khách hệ pin 12V hay 24V trước, rồi mới chọn theo công suất tải.
5. Nên chọn model nào trong dòng DM
| Hạng mục | DM60-W | DM80-W | DM120-W | DM160-W | DM200-W |
|---|---|---|---|---|---|
| Điện áp hệ | 12 V | 12 V | 12 và 24 V | 12 và 24 V | 12 và 24 V |
| Dòng sạc | 10 A | 15 A | 10 A | 15 A | 20 A |
| Tấm pin tối đa | 130 W | 200 W | 130 / 260 W | 200 / 400 W | 260 / 520 W |
| Voc tối đa | 50 V | 35 V | 60 V | 60 V | 100 V |
| Tải LED tối đa | 60 W | 80 W | 60 / 120 W | 80 / 160 W | 100 / 200 W |
Cần tải trên 160W, tấm pin trên 400W, hoặc muốn đấu hai tấm pin nối tiếp thì phải dùng SR-DM200-W bản 12V 24V 20A. Đây là bản duy nhất trong dòng chịu điện áp hở mạch tới 100V.
Chỉ 12V và tải dưới 60W thì SR-DM60-W bản 12V 10A rẻ nhất. Chỉ 12V mà cần 80W thì chọn SR-DM80-W bản 12V 15A. Hệ 24V tải tới 120W thì bản này là đúng. Cần 160W tải hoặc tấm pin 400W thì lên SR-DM160-W bản 12V 24V 15A.
Điểm phải để ý khi tư vấn: DM120 có Voc tới 60V nên nhận cả tấm pin hạng 12V lẫn hạng 24V, trong khi DM80 chỉ chịu 35V dù mạnh hơn về dòng sạc. Khách dùng tấm 60 cell hay 72 cell thì DM120 chạy được còn DM80 thì không.
6. MPPT được gì so với PWM trong bài toán đèn đường
Bộ điều khiển PWM chỉ đóng ngắt để kéo điện áp tấm pin về gần điện áp pin, phần chênh lệch mất đi. MPPT dò điểm công suất cực đại rồi chuyển đổi, giữ lại phần đó. Vmp nhận tới 48V nên tấm 36 cell hay 72 cell đều dùng được.
Bài so sánh bộ điều khiển sạc PWM và MPPT phân tích bằng số liệu, còn bài chi tiết về bộ điều khiển sạc MPPT đi sâu thuật toán dò.
7. Điều khiển sáng tối và điều khiển thời gian hoạt động thế nào
Bộ sạc dùng chính tấm pin làm cảm biến sáng tối, kèm trễ bật tắt để đèn không nhấp nháy khi mây qua.
Chế độ công suất thông minh đặt kịch bản theo giờ, ví dụ sáng 100% bốn giờ đầu đêm rồi giảm còn 50%. Cách đặt nằm ở bài thiết kế tính toán hệ thống đèn đường LED năng lượng mặt trời.
8. Chọn tấm pin và pin lưu trữ đi kèm ra sao
Điện áp hở mạch tấm pin phải dưới 60V, kể cả sáng sớm trời lạnh khi Voc dâng lên. Cách tính công suất tấm pin nằm ở bài chọn tấm pin năng lượng mặt trời để sạc pin 12V.
Bộ sạc nhận cả ắc quy chì lẫn pin lithium. Chọn lithium thì tuổi thọ dài hơn và nhẹ hơn. Xem dải cell pin lithium hoặc bộ đóng sẵn như LiFePO4 12V 75Ah. Đóng hệ 24V thì cần thêm mạch bảo vệ và phụ kiện pin phù hợp số cell.
9. Lắp đặt và bảo vệ cần lưu ý gì
- Đấu theo đúng thứ tự đèn LED, rồi pin, rồi tấm pin. Tem trên vỏ đánh số ngay cạnh các cổng. Đấu ngược có thể hỏng mạch
- Kiểm tra cực trước khi cấp nguồn, tuy đã có bảo vệ đảo cực hai phía
- Không vượt trần tải theo điện áp hệ, 60W với pin 12V và 120W với pin 24V
- Bắt chặt lên mặt kim loại của bộ đèn qua bốn lỗ 74 x 82.3 mm để vỏ nhôm tản nhiệt
- Đi dây LED gọn và chắc, hở mạch phía LED làm mạch vào chế độ bảo vệ
- Kiểm tra định kỳ, các bước nằm ở bài 6 bước kiểm tra hệ thống đèn năng lượng mặt trời

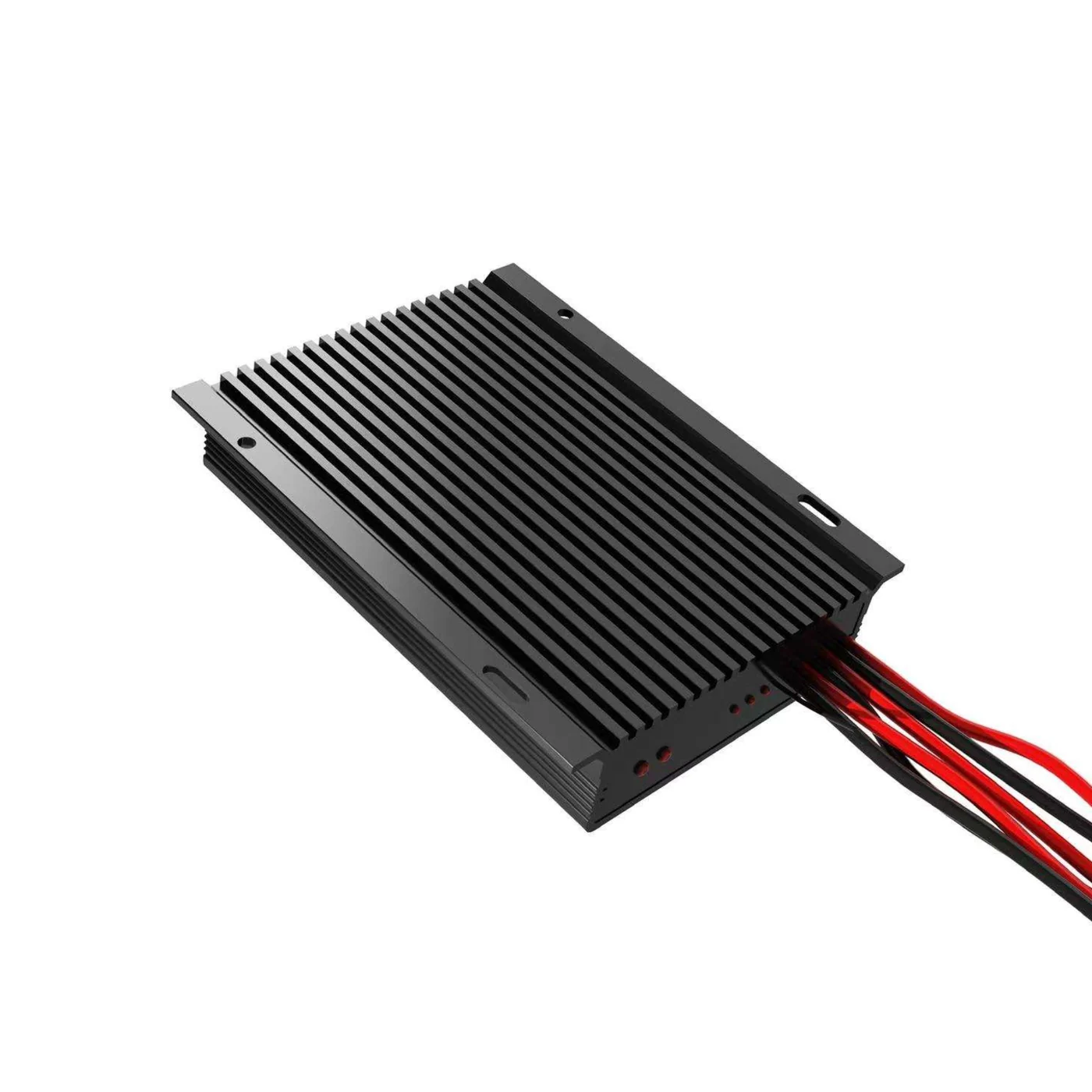

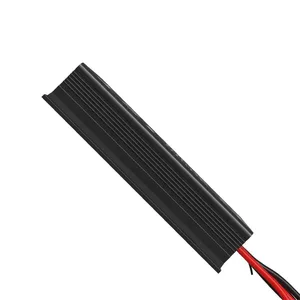

Vỏ nhôm cánh tản nhiệt dọc thân, đạt IP67, chạy từ -35°C đến 65°C. Kích thước và lỗ lắp trùng khít SR-DM80-W nên thay thế qua lại không phải khoan lại.
10. Đóng gói, bảo hành và liên hệ
Hàng giao nguyên hộp, có tem model để truy xuất. POTECH nhận đơn lẻ và đơn lô.
Nhắc lại điều quan trọng nhất: khi đặt hàng, vui lòng liên hệ hotline 0912.122.016 hoặc kỹ thuật 0937.659.657 để được cài đặt bộ sạc theo đúng module LED và loại pin của bạn. Đây là bước bắt buộc, không phải dịch vụ tùy chọn. Gọi để nhận báo giá, xin datasheet, hoặc tư vấn chọn tấm pin và dung lượng pin.
Nguồn datasheet
- Nguồn: nhãn sản phẩm. Bảng mục 3 đọc từ tem trên vỏ, kích thước từ bản vẽ nhà cung cấp
- SRNE Solar, dòng bộ điều khiển đèn đường DM
Khối lượng và ngưỡng sạc từng loại lithium chưa chốt, tem lẫn bản vẽ đều không ghi.
