BMS Jikong kết hợp quản lý pin và cân bằng chủ động cho các cấu hình tương thích. POTECH có 9 mã JK-BD được liệt kê dưới đây, với giới hạn trên 17S, 20S hoặc 24S, dòng liên tục 40A–100A và dòng cân bằng 0,4A–0,6A tùy mã.
Bảng thông số 9 mã BMS Jikong
Mã mạch
Số nhóm nối tiếp
Dòng liên tục
Dòng tức thời
Dòng cân bằng
JK-BD4A17S4P
Tới 17S
40A
Cần xác nhận
0,4A
JK-BD6A17S6P
Tới 17S
60A
Cần xác nhận
0,6A
JK-BD4A20S4P
8S–20S
40A
60A
0,4A
JK-BD4A20S6P
Tới 20S
60A
Cần xác nhận
0,4A
JK-BD6A20S10P
8S–20S
100A
200A
0,6A
JK-BD6A24S6P
8S–24S
60A
100A
0,6A
JK-BD6A24S8P
Tới 24S
80A
Cần xác nhận
0,6A
JK-BD6A24S10P
Tới 24S
100A
Cần xác nhận
0,6A
JK-BD4A24S10P
8S–24S
100A
200A
0,4A
Thông số tổng hợp từ ảnh và nhãn sản phẩm. “Tới” biểu thị giới hạn trên; cần đối chiếu số nhóm tối thiểu của đúng phiên bản. Dòng tức thời không phải dòng vận hành liên tục; thời gian cho phép và điều kiện làm việc phải theo tài liệu từng mã.
Cách chọn đúng mã BMS Jikong
Xác định cấu hình pin: loại cell, số nhóm mắc nối tiếp và điện áp bộ pin.
Chọn dòng liên tục: đối chiếu dòng tải, dòng sạc cho phép, dòng khởi động và điều kiện tản nhiệt theo tài liệu của mạch.
Chọn dòng cân bằng: phân biệt bản BD4A và BD6A trong bảng. Ví dụ JK-BD4A24S10P và JK-BD6A24S10P cùng ghi 100A nhưng có thông số cân bằng khác nhau.
Kiểm tra giao tiếp và phụ kiện: xác nhận cổng, giao thức, màn hình và phiên bản phần cứng trước khi đặt.
Các nhãn đọc rõ của JK-BD4A20S4P, JK-BD6A20S10P, JK-BD6A24S6P và JK-BD4A24S10P thể hiện hỗ trợ pin Li-ion và LiFePO4. Với từng mã, cần cài đúng loại pin và số nhóm trong dải được hỗ trợ.
Cân bằng chủ động và cấu tạo mạch
Các mã JK-BD trong bài được giới thiệu với dòng cân bằng 0,4A hoặc 0,6A tùy mã. Khi chọn, phân biệt dòng cân bằng với dòng tải 40A–100A. Chức năng cân bằng không thay thế việc chọn cell phù hợp và kiểm tra tình trạng bộ pin.
Ảnh sản phẩm thể hiện vỏ kim loại, đường công suất B−/P− và giắc dây lấy mẫu. Thiết kế vỏ, dây nguồn và số giắc có thể khác giữa các mã; dùng ảnh phân loại để đối chiếu.

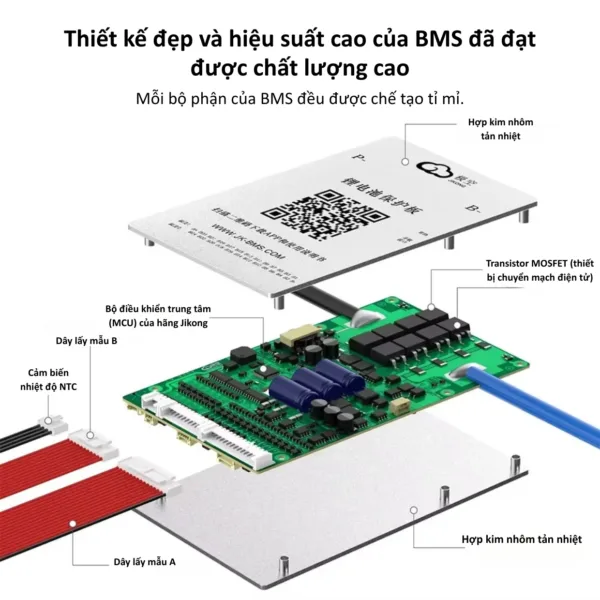

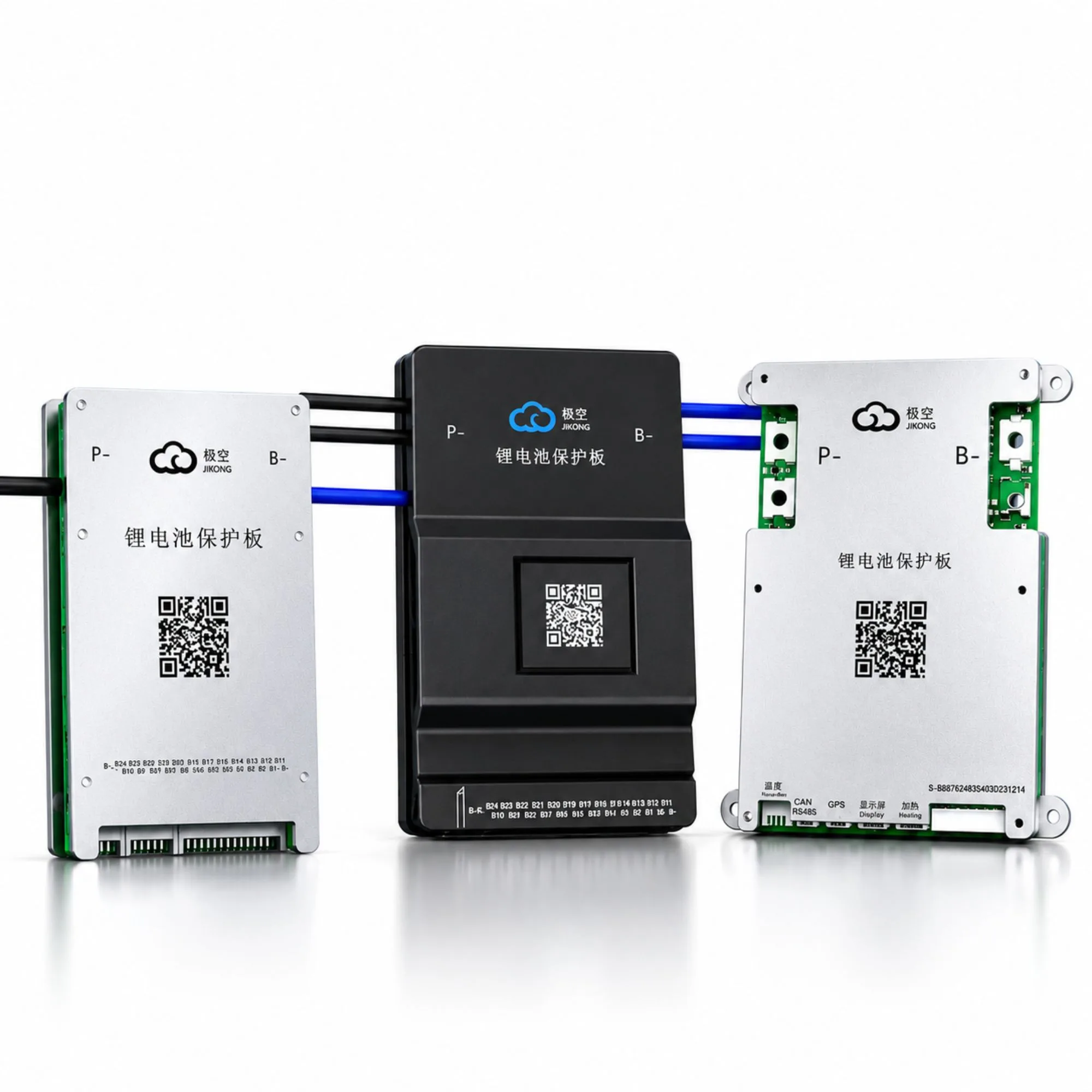

Minh họa cấu tạo mạch BMS Jikong; đối chiếu phiên bản thực tế khi chọn
Giám sát và phụ kiện tương thích
Bluetooth, RS485, CAN, màn hình, GPS và chức năng sưởi cần được đối chiếu theo mã mạch và phiên bản. Không mặc định tất cả 9 mã có cùng cổng hoặc kết nối được với mọi inverter.

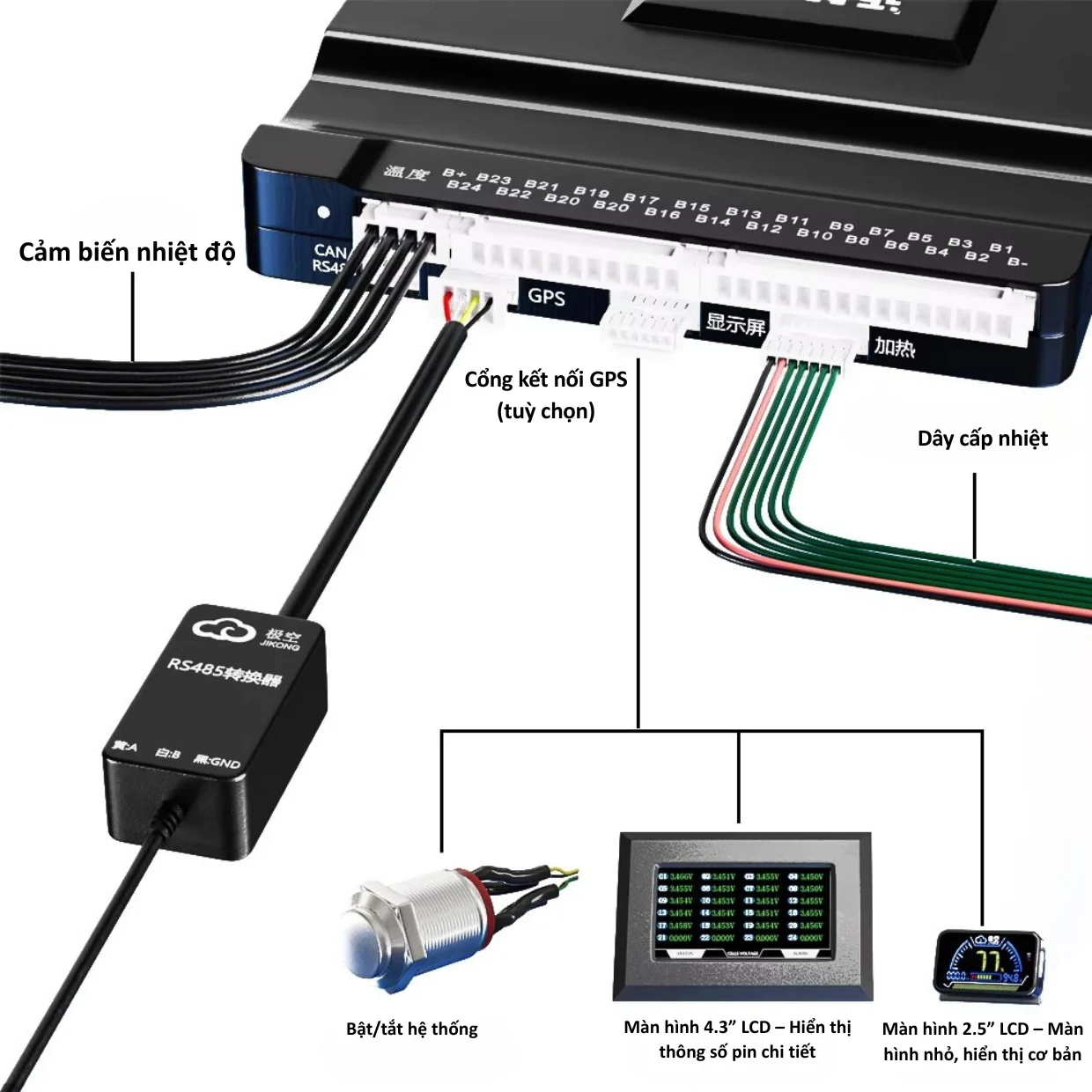

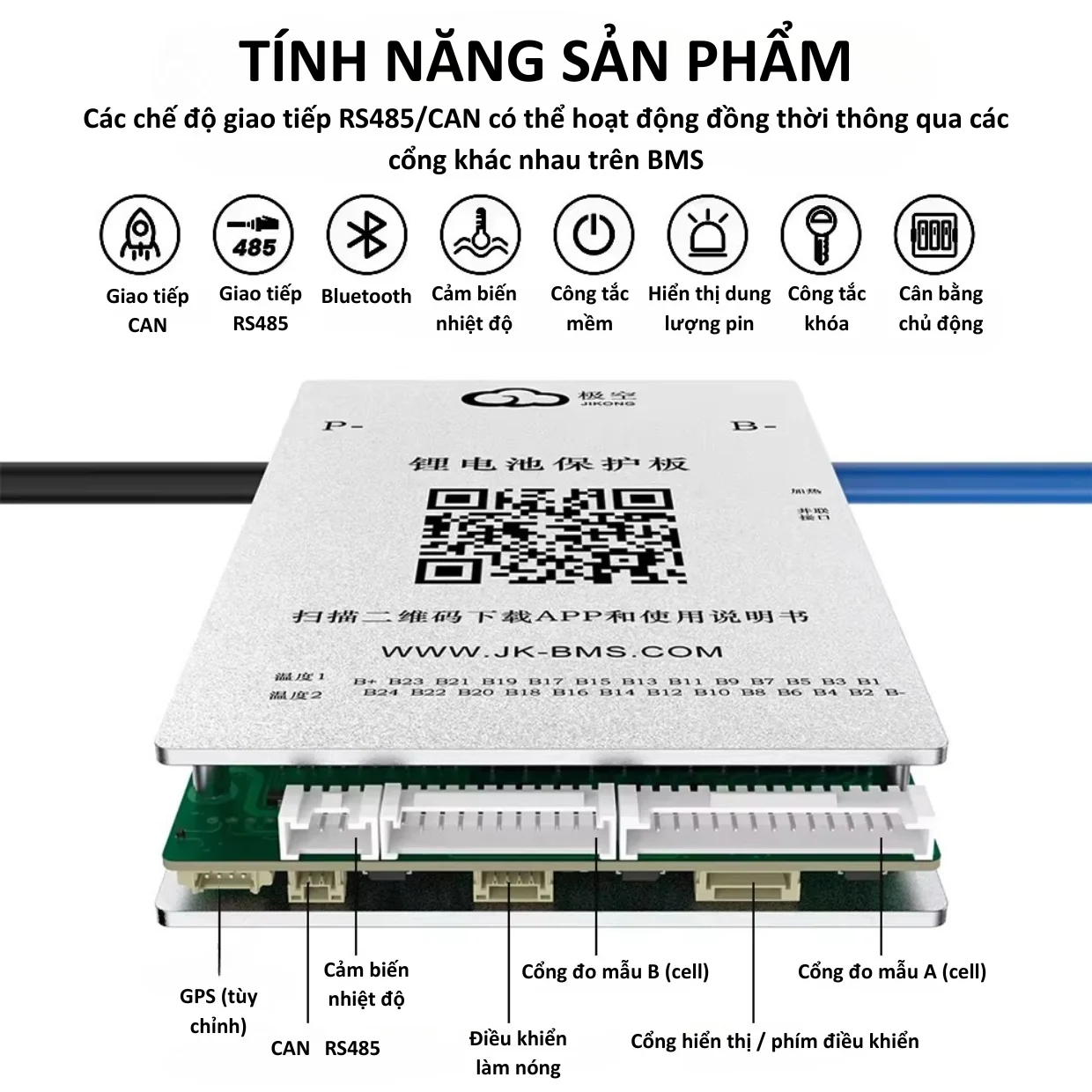

Sơ đồ minh họa cổng kết nối Jikong; chức năng sử dụng tùy phiên bảnPhụ kiện minh họa cho BMS Jikong; chọn đúng mã tương thích
Khi cần màn hình hoặc bộ chuyển giao tiếp, cung cấp mã BMS và ảnh cổng để POTECH kiểm tra. Phụ kiện mở rộng cần xác nhận riêng trong đơn hàng.
Ảnh từng phân loại BMS Jikong

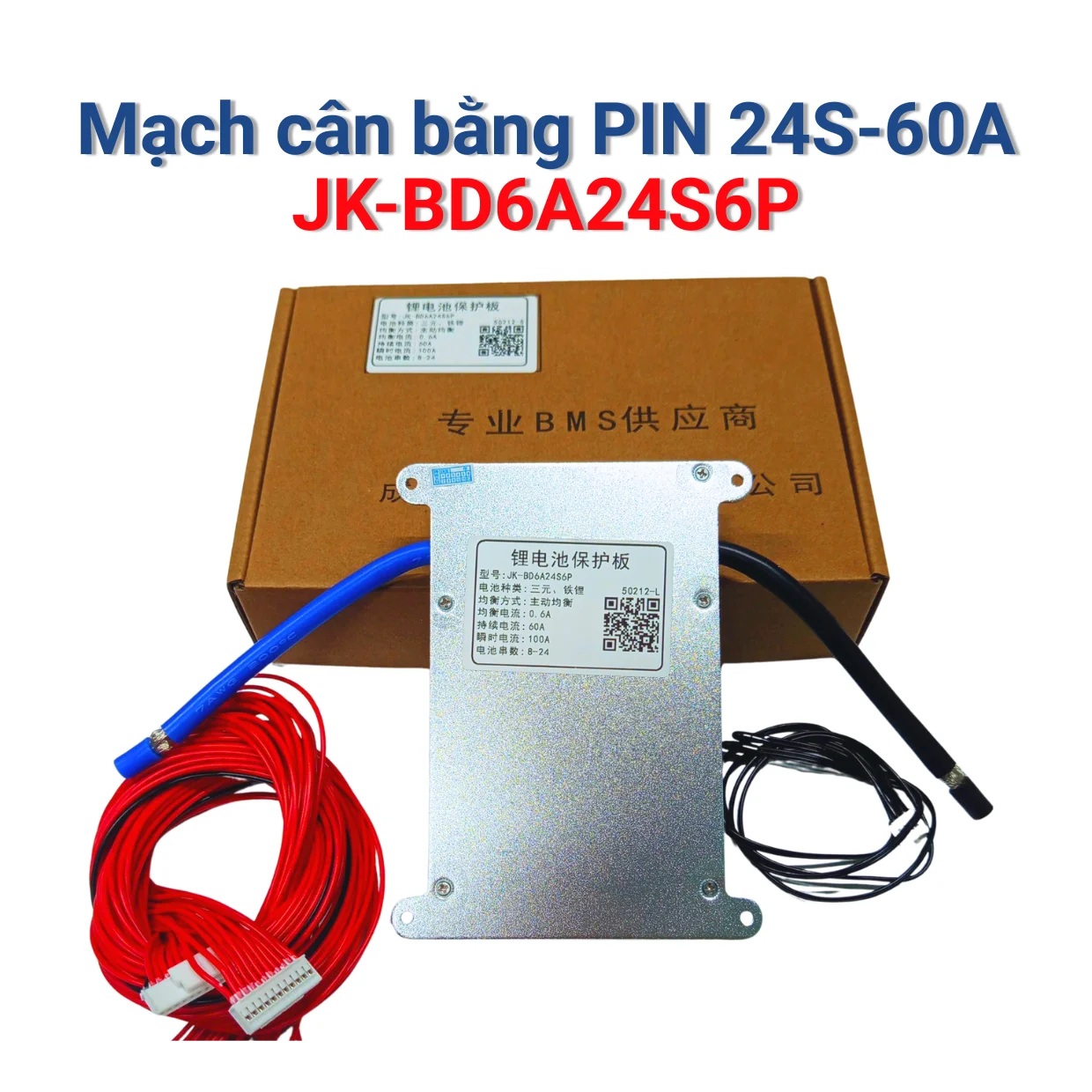

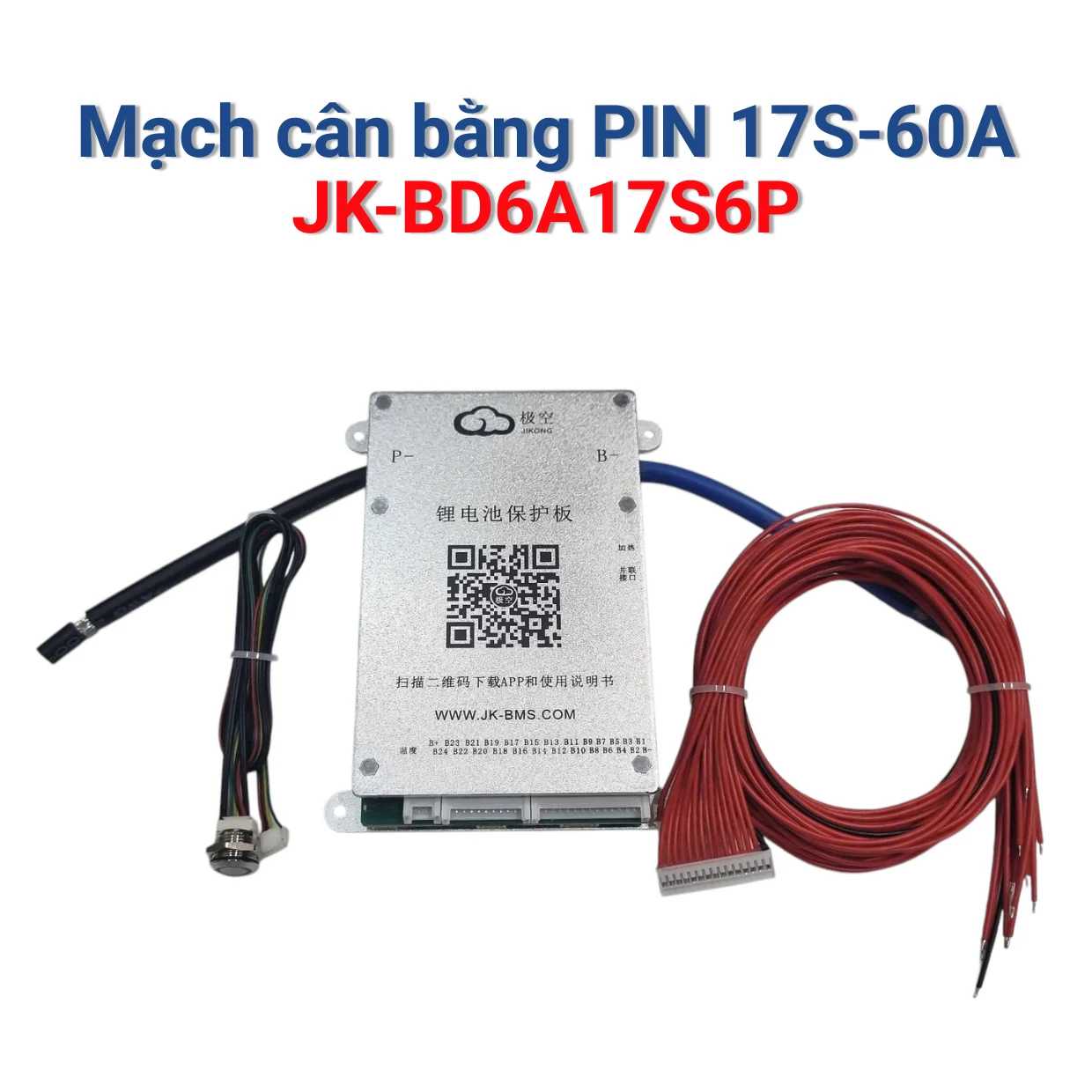

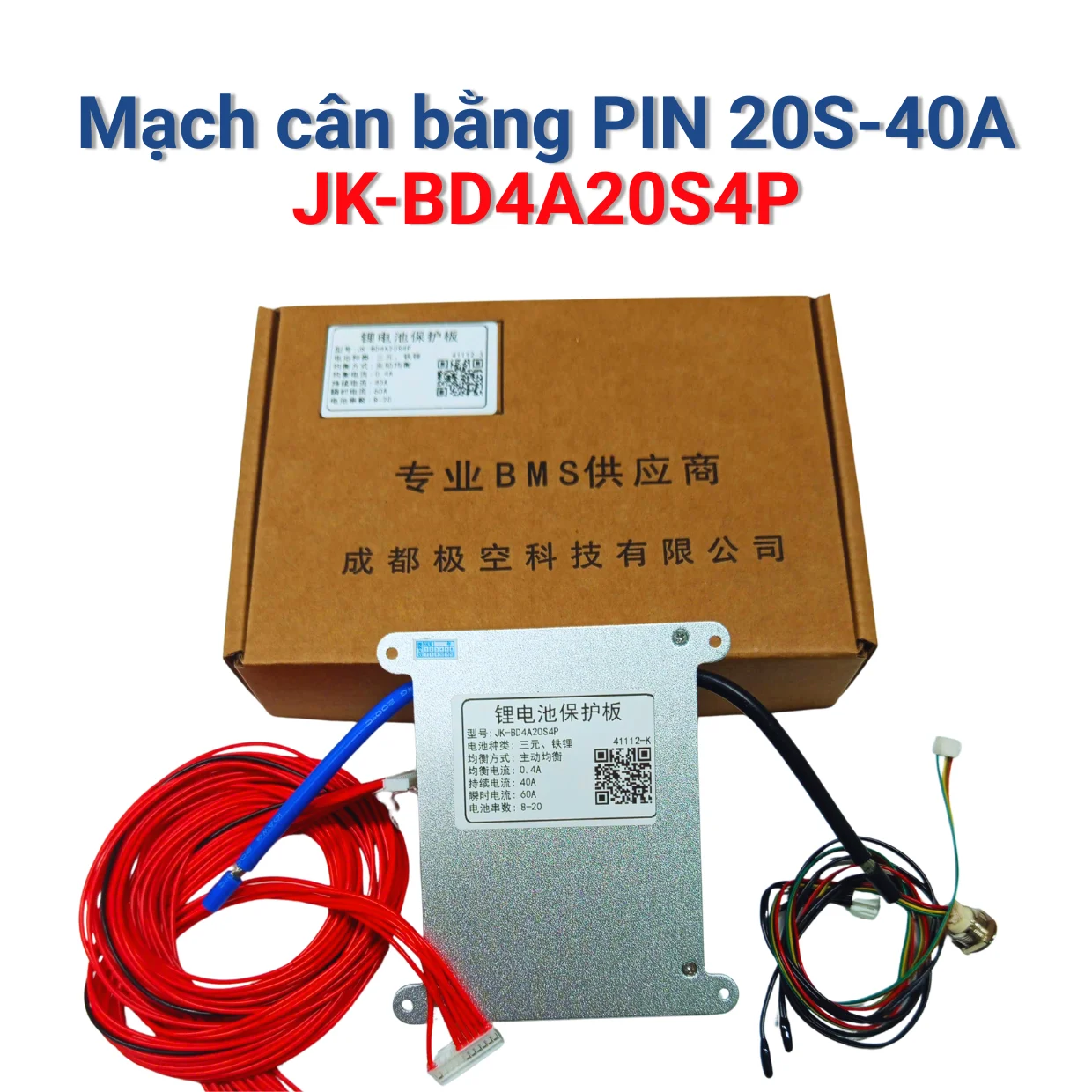

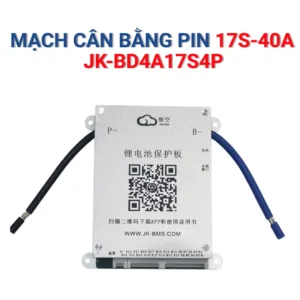

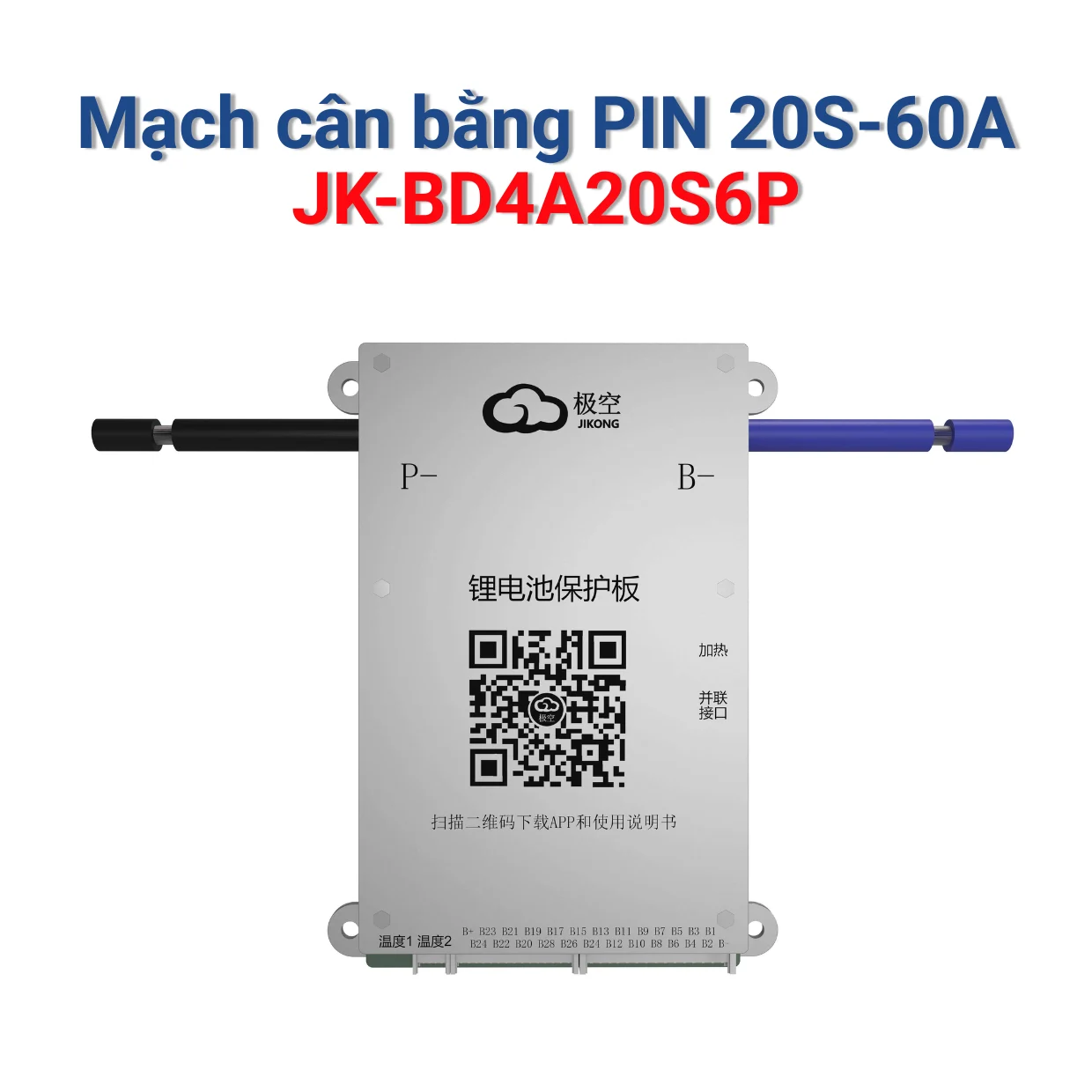

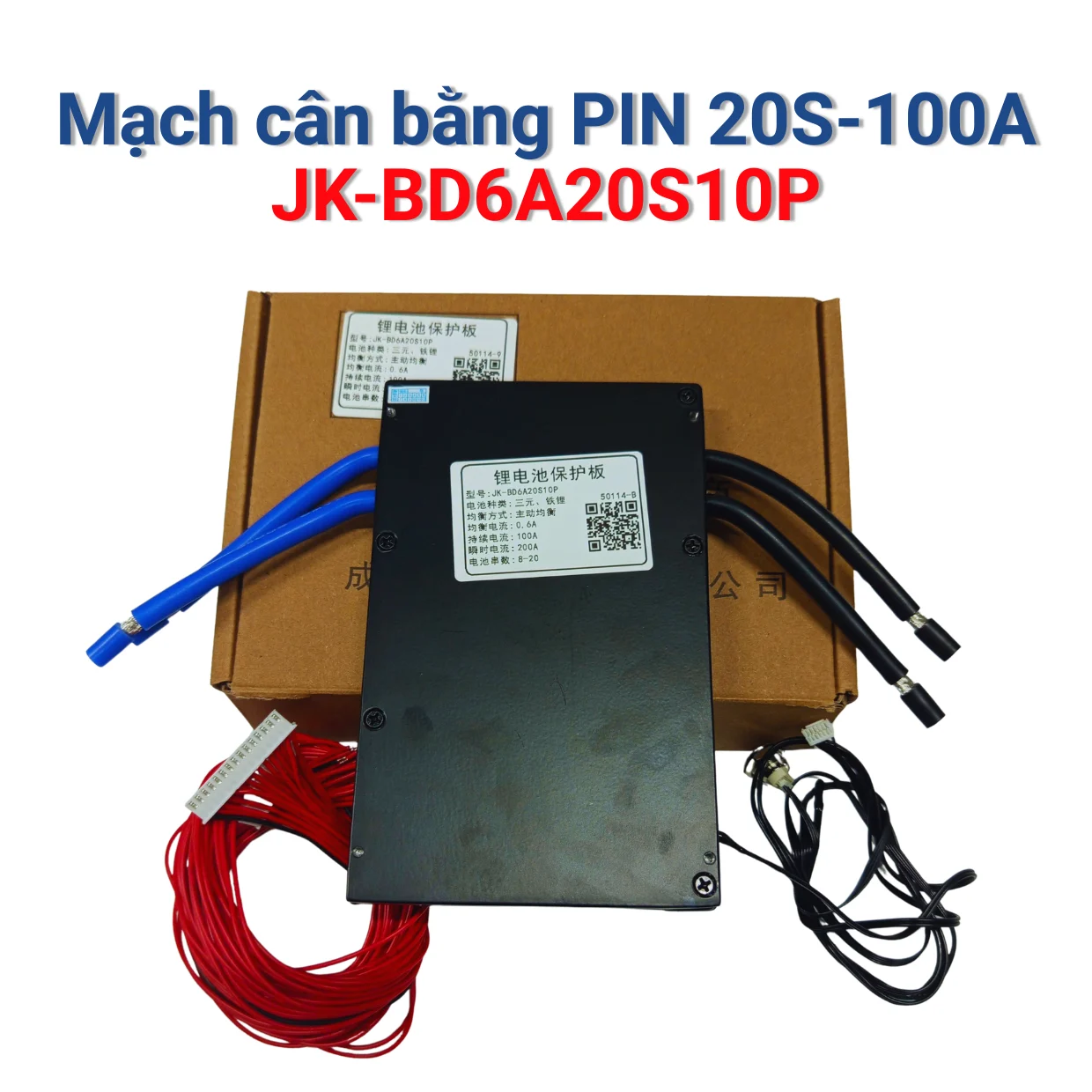

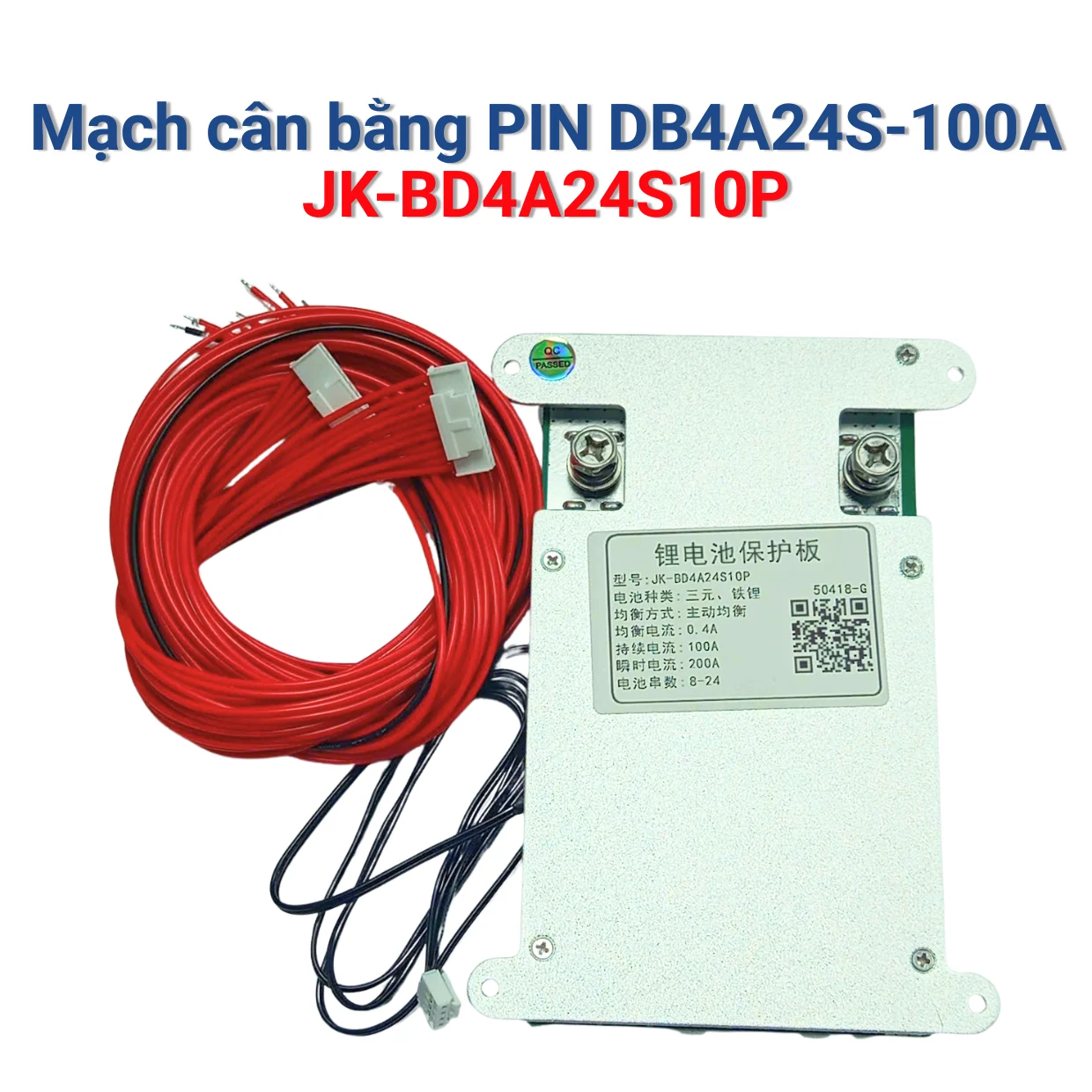

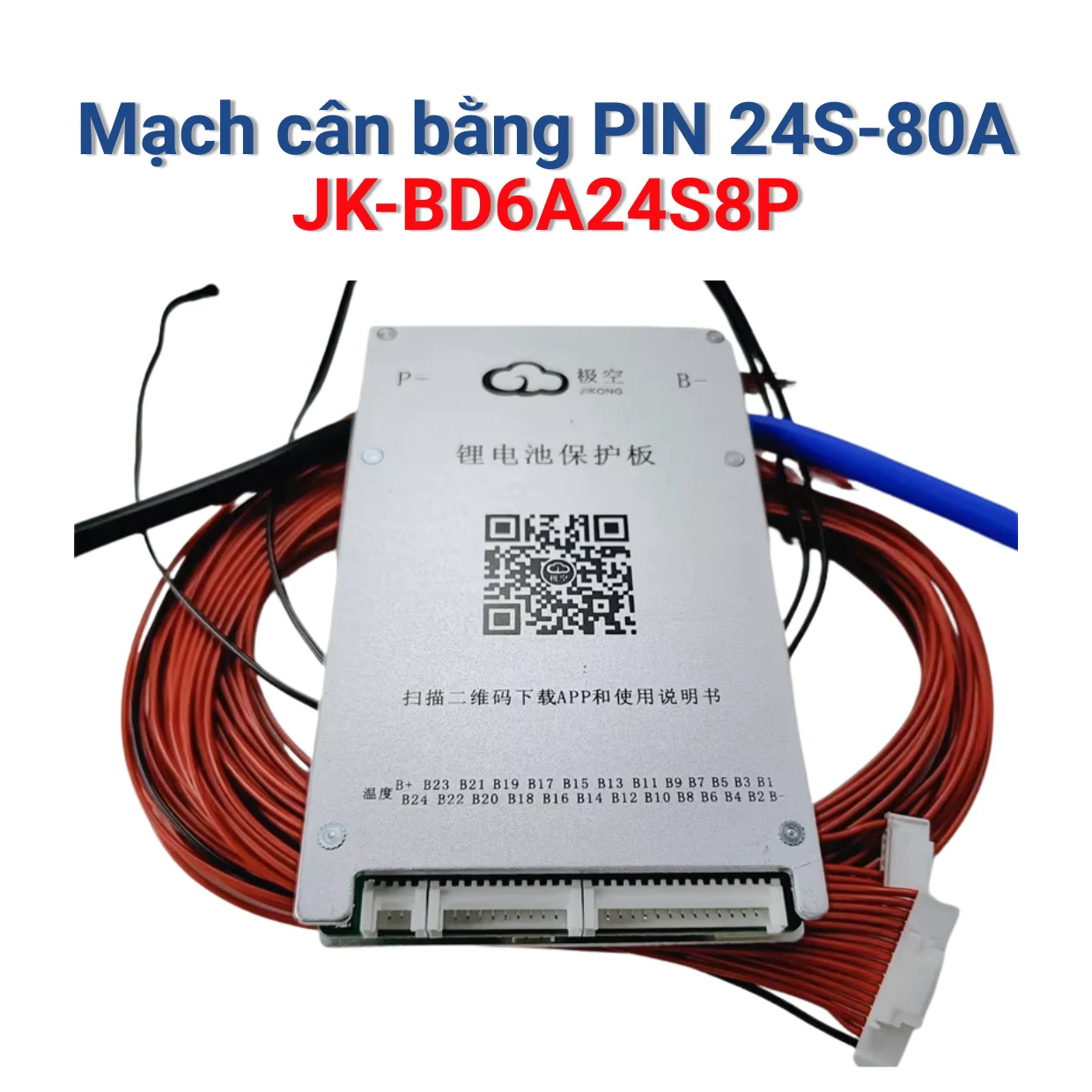

JK-BD4A17S4P — Tới 17S, dòng liên tục 40A, cân bằng 0,4AJK-BD6A17S6P — Tới 17S, dòng liên tục 60A, cân bằng 0,6AJK-BD4A20S4P — 8S–20S, dòng liên tục 40A, cân bằng 0,4AJK-BD4A20S6P — Tới 20S, dòng liên tục 60A, cân bằng 0,4AJK-BD6A20S10P — 8S–20S, dòng liên tục 100A, cân bằng 0,6AJK-BD6A24S6P — 8S–24S, dòng liên tục 60A, cân bằng 0,6AJK-BD6A24S8P — Tới 24S, dòng liên tục 80A, cân bằng 0,6AJK-BD6A24S10P — Tới 24S, dòng liên tục 100A, cân bằng 0,6AJK-BD4A24S10P — 8S–24S, dòng liên tục 100A, cân bằng 0,4A
Hình ảnh thực tế

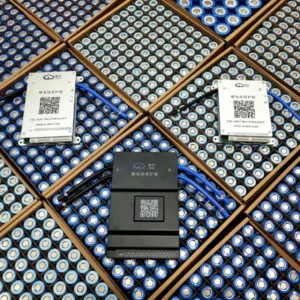

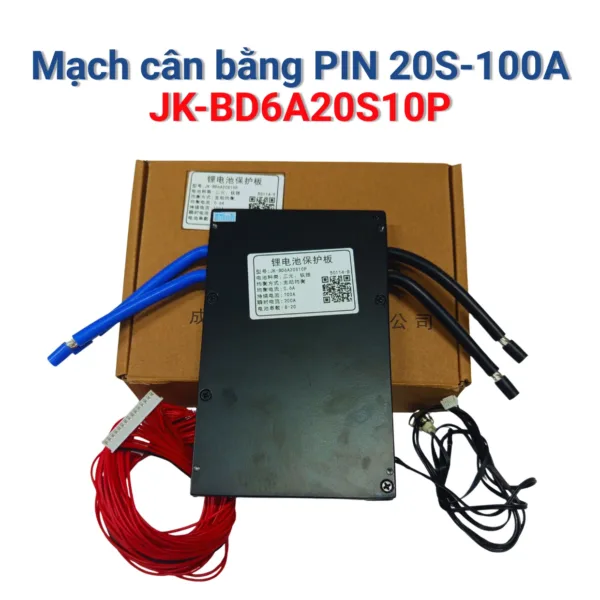

Mạch BMS Jikong và hộp sản phẩm tại khoMạch Jikong vỏ đen và nhãn trên hộp; đối chiếu đúng mã khi nhận hàng
Ứng dụng
Dùng trong bộ pin xe điện, bộ lưu điện và hệ lưu trữ năng lượng có cấu hình phù hợp. Nếu cần trao đổi dữ liệu với inverter hoặc hệ giám sát, kiểm tra giao thức của cả hai thiết bị trước khi chọn mạch.
Lưu ý lắp đặt và cấu hình
Thực hiện theo sơ đồ và hướng dẫn của đúng mã BMS. Kiểm tra thứ tự dây lấy mẫu, điện áp từng nhóm và vị trí B−/P− trước khi kết nối. Dùng bộ dây và cảm biến tương thích; không suy ra vị trí chân chỉ từ màu dây.
Sau khi kết nối, kích hoạt theo hướng dẫn của phiên bản, kiểm tra loại pin, số nhóm và các giới hạn bảo vệ trước khi cho hệ thống sạc hoặc cấp tải. Đối chiếu thông số hiển thị với phép đo thực tế.
Đặt mua BMS Jikong tại POTECH
Chọn đầy đủ mã JK-BD trong phần phân loại. Cung cấp loại cell, số nhóm nối tiếp, dòng tải và yêu cầu giám sát khi cần hỗ trợ chọn mạch. Ảnh banner minh họa dòng sản phẩm rộng hơn; thông số của bài này theo bảng 9 mã phía trên.
Bảng thông số 9 mã BMS Jikong
Mã mạch
Số nhóm nối tiếp
Dòng liên tục
Dòng tức thời
Dòng cân bằng
JK-BD4A17S4P
Tới 17S
40A
Cần xác nhận
0,4A
JK-BD6A17S6P
Tới 17S
60A
Cần xác nhận
0,6A
JK-BD4A20S4P
8S–20S
40A
60A
0,4A
JK-BD4A20S6P
Tới 20S
60A
Cần xác nhận
0,4A
JK-BD6A20S10P
8S–20S
100A
200A
0,6A
JK-BD6A24S6P
8S–24S
60A
100A
0,6A
JK-BD6A24S8P
Tới 24S
80A
Cần xác nhận
0,6A
JK-BD6A24S10P
Tới 24S
100A
Cần xác nhận
0,6A
JK-BD4A24S10P
8S–24S
100A
200A
0,4A
Thông số tổng hợp từ ảnh và nhãn sản phẩm. “Tới” biểu thị giới hạn trên; cần đối chiếu số nhóm tối thiểu của đúng phiên bản. Dòng tức thời không phải dòng vận hành liên tục; thời gian cho phép và điều kiện làm việc phải theo tài liệu từng mã.
Cân bằng chủ động và cấu tạo mạch
Các mã JK-BD trong bài được giới thiệu với dòng cân bằng 0,4A hoặc 0,6A tùy mã. Khi chọn, phân biệt dòng cân bằng với dòng tải 40A–100A. Chức năng cân bằng không thay thế việc chọn cell phù hợp và kiểm tra tình trạng bộ pin.
Ảnh sản phẩm thể hiện vỏ kim loại, đường công suất B−/P− và giắc dây lấy mẫu. Thiết kế vỏ, dây nguồn và số giắc có thể khác giữa các mã; dùng ảnh phân loại để đối chiếu.
Minh họa cấu tạo mạch BMS Jikong; đối chiếu phiên bản thực tế khi chọn
Cách chọn đúng mã BMS Jikong
Xác định cấu hình pin: loại cell, số nhóm mắc nối tiếp và điện áp bộ pin.
Chọn dòng liên tục: đối chiếu dòng tải, dòng sạc cho phép, dòng khởi động và điều kiện tản nhiệt theo tài liệu của mạch.
Chọn dòng cân bằng: phân biệt bản BD4A và BD6A trong bảng. Ví dụ JK-BD4A24S10P và JK-BD6A24S10P cùng ghi 100A nhưng có thông số cân bằng khác nhau.
Kiểm tra giao tiếp và phụ kiện: xác nhận cổng, giao thức, màn hình và phiên bản phần cứng trước khi đặt.
Các nhãn đọc rõ của JK-BD4A20S4P, JK-BD6A20S10P, JK-BD6A24S6P và JK-BD4A24S10P thể hiện hỗ trợ pin Li-ion và LiFePO4. Với từng mã, cần cài đúng loại pin và số nhóm trong dải được hỗ trợ.
Lưu ý lắp đặt và cấu hình
Thực hiện theo sơ đồ và hướng dẫn của đúng mã BMS. Kiểm tra thứ tự dây lấy mẫu, điện áp từng nhóm và vị trí B−/P− trước khi kết nối. Dùng bộ dây và cảm biến tương thích; không suy ra vị trí chân chỉ từ màu dây.
Sau khi kết nối, kích hoạt theo hướng dẫn của phiên bản, kiểm tra loại pin, số nhóm và các giới hạn bảo vệ trước khi cho hệ thống sạc hoặc cấp tải. Đối chiếu thông số hiển thị với phép đo thực tế.
