Mạch BMS Daly bảo vệ pin lithium 3S–20S, 15A–100A

Mạch BMS Daly bảo vệ và cân bằng pin lithium

Mạch BMS Daly dùng để giám sát và bảo vệ bộ pin lithium theo cấu hình tương thích. POTECH cung cấp các mã từ 15A đến 100A, cho hệ pin 12V, 24V, 48V và 60V tùy phiên bản. Chọn theo mã mạch để đối chiếu số nhóm cell, loại pin và dòng làm việc.

Thông số và mã mạch BMS Daly

Điện áp hệ là cách gọi của cấu hình pin. Dòng theo mã/nhãn không phải dòng cân bằng. Các mã chưa có ảnh thông số đầy đủ cần đối chiếu nhãn và tài liệu đúng phiên bản trước khi chọn.

Cách chọn BMS phù hợp với bộ pin

1. Khớp loại pin và số nhóm nối tiếp: xác định LiFePO4 hay Li-ion và cấu hình 3S, 4S, 8S, 13S, 16S hoặc 20S.
2. Đối chiếu dòng sạc và dòng xả: kiểm tra riêng giới hạn của mạch, bộ sạc và tải; tính đến dòng khởi động và điều kiện tản nhiệt.
3. Kiểm tra kích thước và đầu nối: chọn mạch vừa khoang lắp, đúng bộ dây lấy mẫu và cảm biến tương thích.
4. Chọn giao tiếp theo đúng phiên bản: cổng UART, CAN, RS485 hoặc phụ kiện Bluetooth không có trên mọi mã Daly.

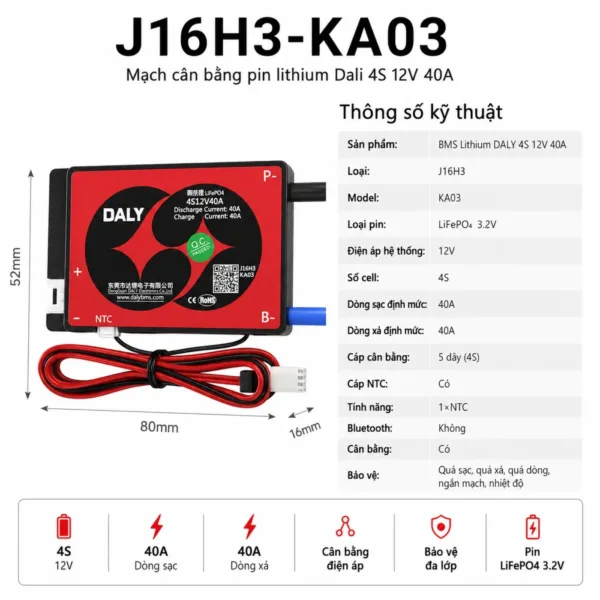

Ví dụ trong bộ sản phẩm: J16H3-KA03 dùng cho 4S LiFePO4, còn J16H3-KJ04 dùng cho 3S Li-ion. Không thay thế hai cấu hình chỉ vì cùng được gọi là hệ 12V.

Bảo vệ, cân bằng và giám sát pin

Các mã có ảnh thông số được đối chiếu trong bài có chức năng bảo vệ quá sạc, quá xả, quá dòng, ngắn mạch và nhiệt độ. Chức năng cân bằng giúp hạn chế chênh lệch điện áp giữa các nhóm cell; cần xác nhận loại cân bằng và dòng cân bằng theo đúng mã mạch.

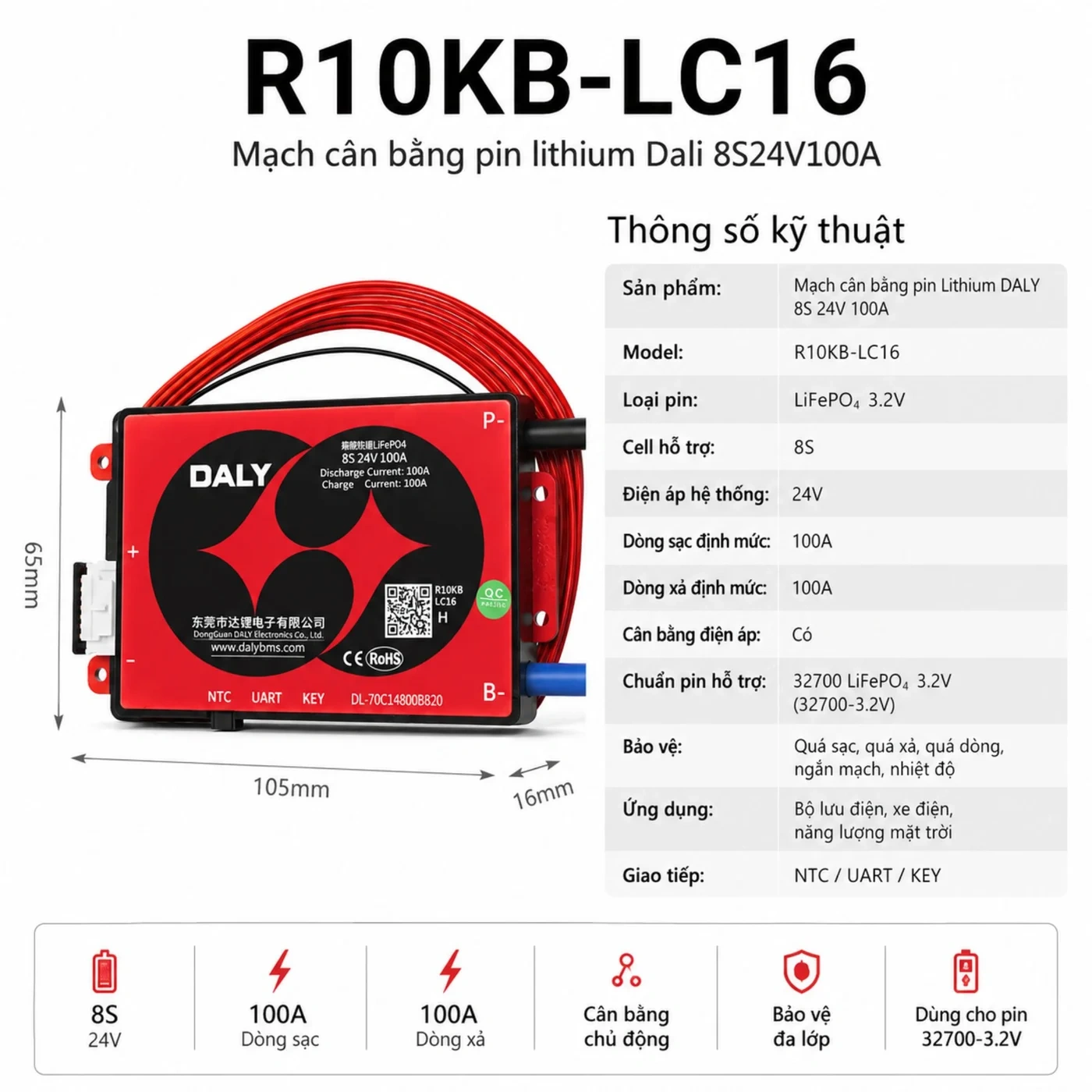

NTC là cảm biến nhiệt, không phải cổng truyền dữ liệu. Bản R24K-16S48V40A trong ảnh có UART, CAN/RS485 và hai vị trí NTC. R10KB-LC16 thể hiện UART, KEY và NTC. Việc kết nối màn hình, điện thoại hoặc inverter cần phụ kiện và giao thức tương thích.

Không mặc định module Bluetooth, WiFi hoặc phụ kiện mở rộng nằm trong bộ hàng; đối chiếu cấu hình khi đặt mua.

Lưu ý khi đọc ảnh thông số

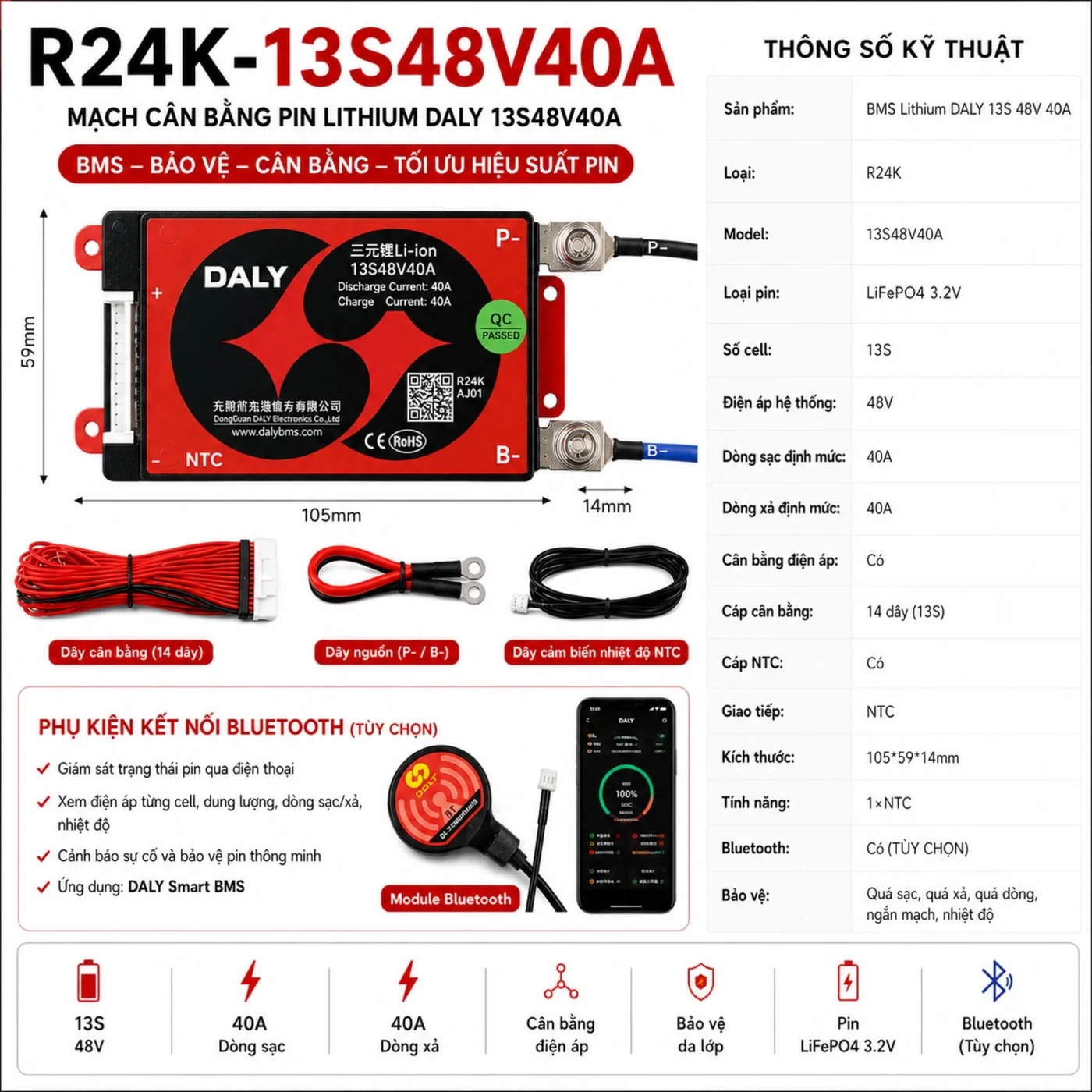

• R24K-13S48V40A: nhãn trên mạch ghi Li-ion, trong khi bảng chữ bên cạnh ghi LiFePO4. Bảng trong bài dùng thông tin trên nhãn mạch; kiểm tra lại nhãn hàng giao trước khi lắp.

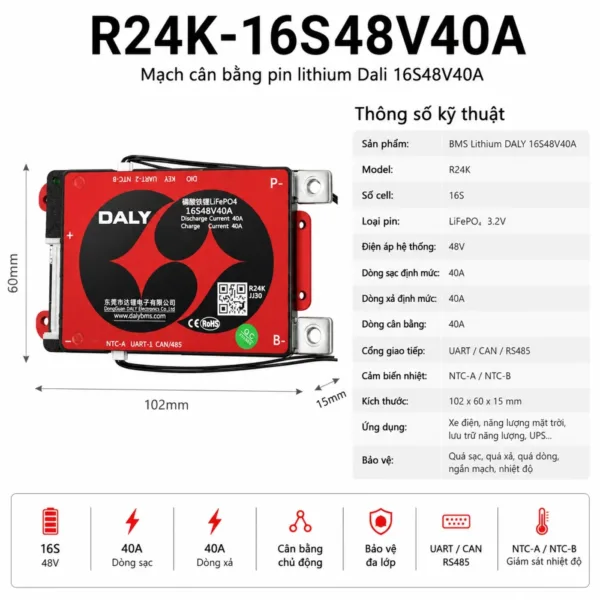

• R24K-16S48V40A: số 40A trên nhãn là dòng sạc/xả. Mục “dòng cân bằng 40A” trong ảnh chưa có tài liệu xác nhận, không dùng để lựa chọn khả năng cân bằng.
• R24YK-100A: chưa đủ dữ liệu để khẳng định một mạch tự dùng được cho toàn bộ dải 4S–8S; cần xác nhận cấu hình cụ thể.

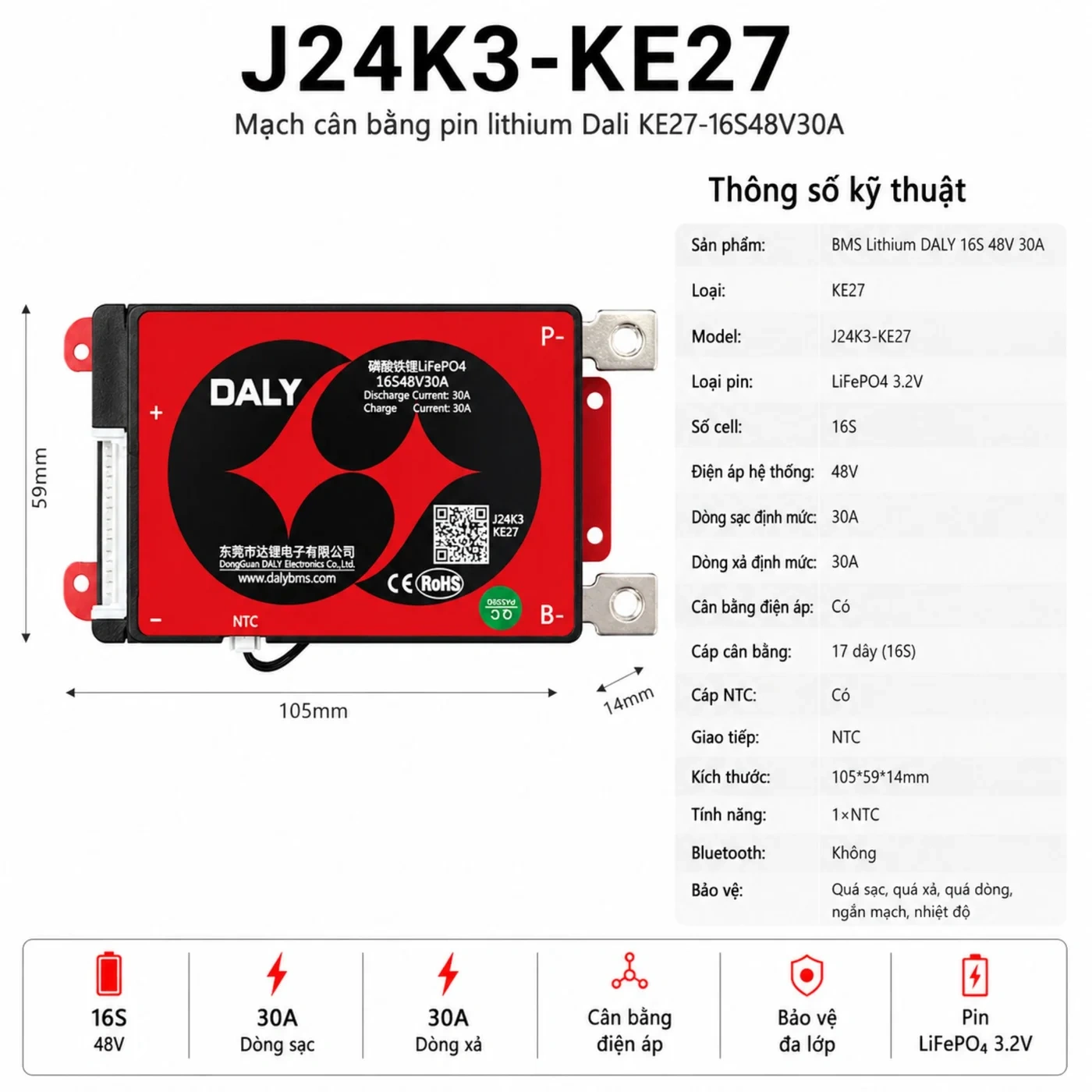

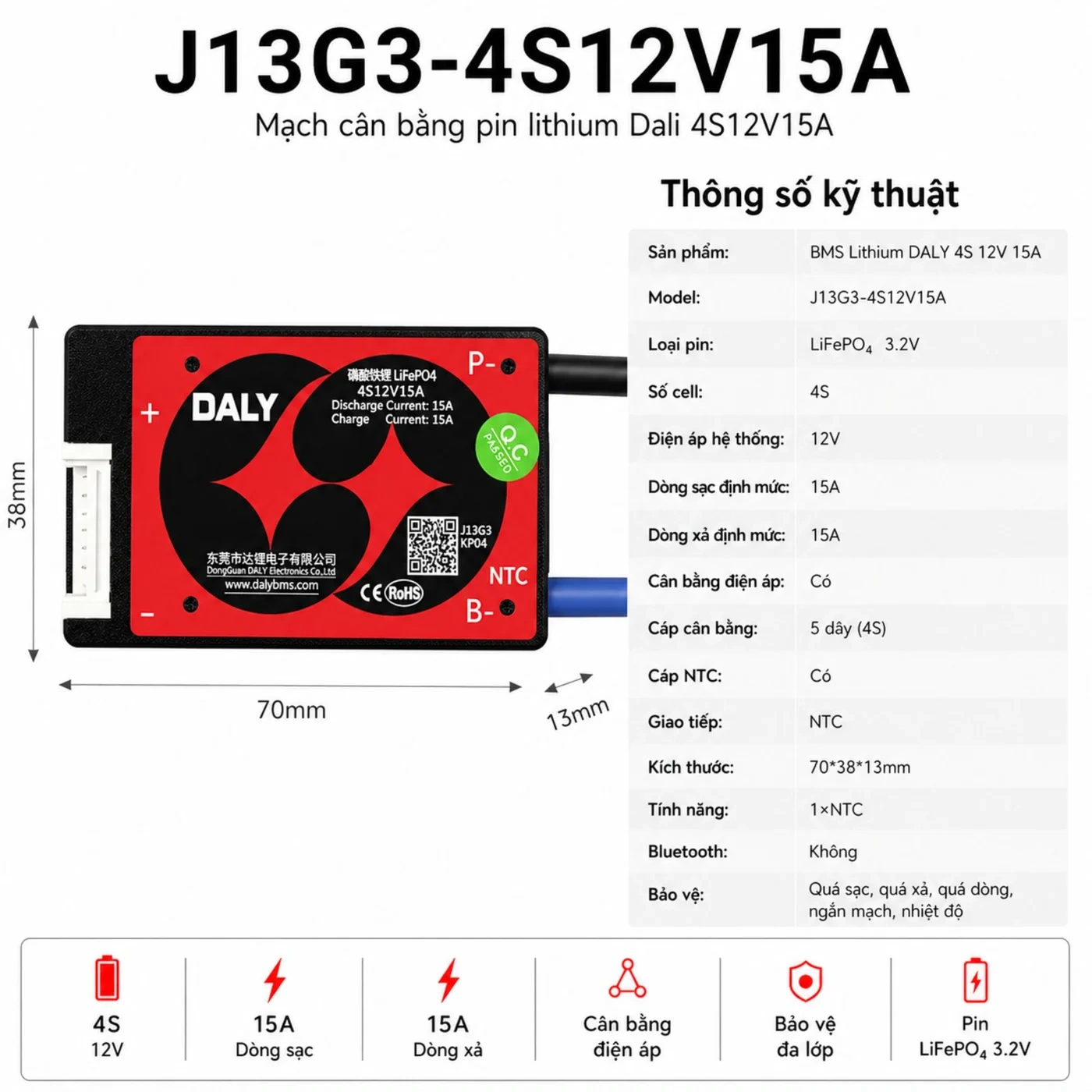

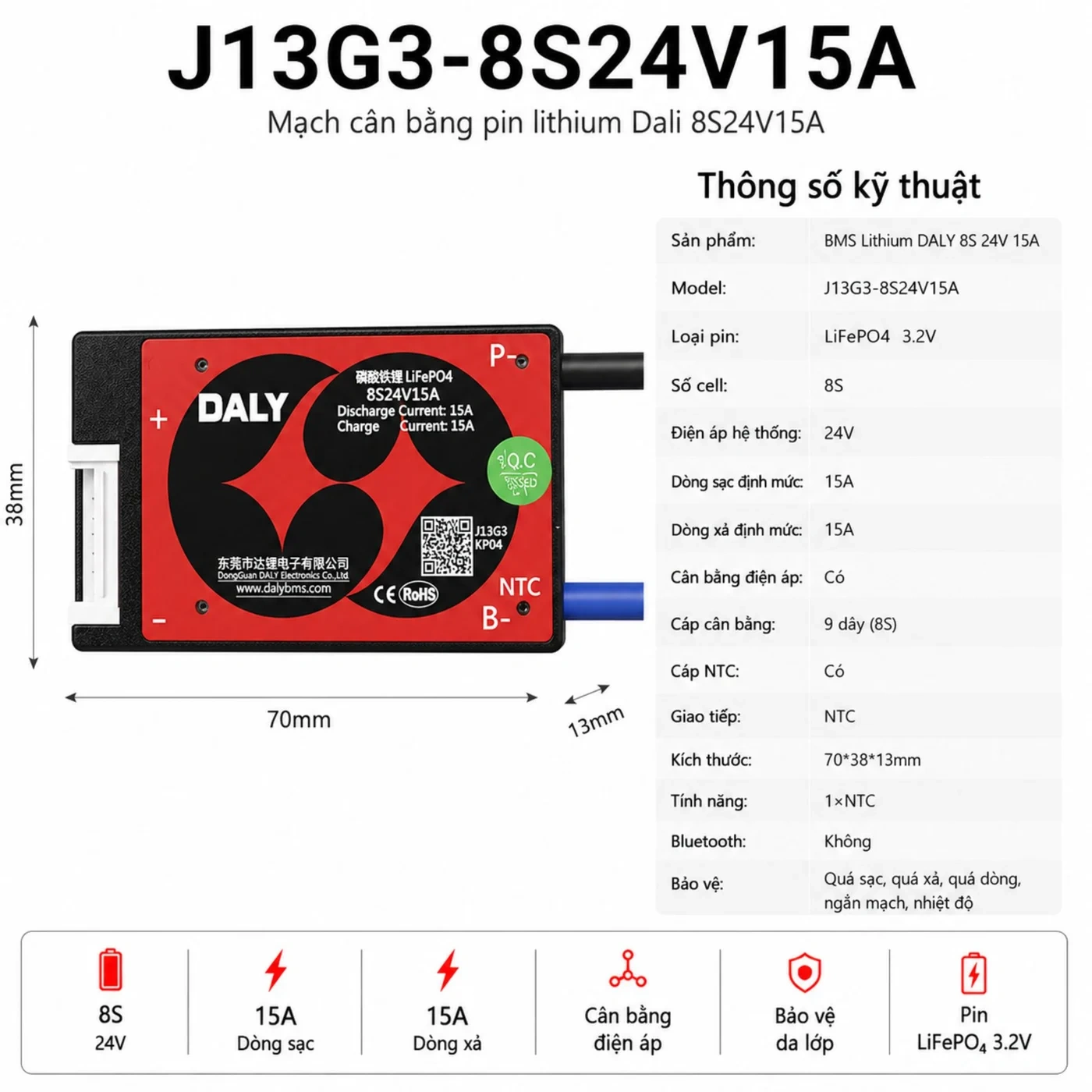

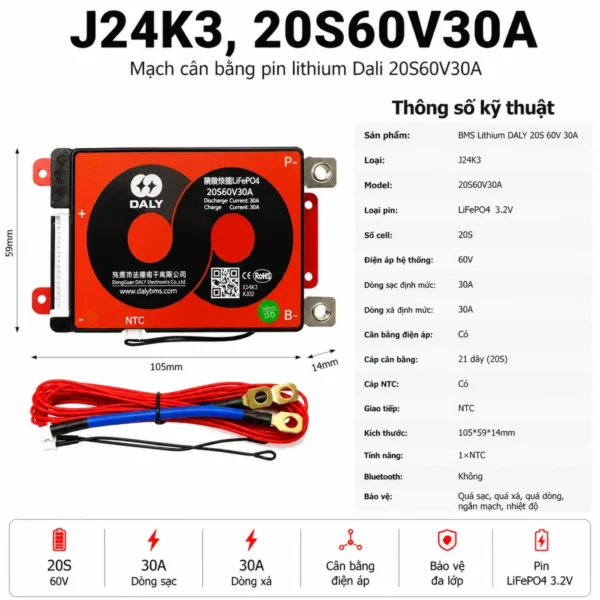

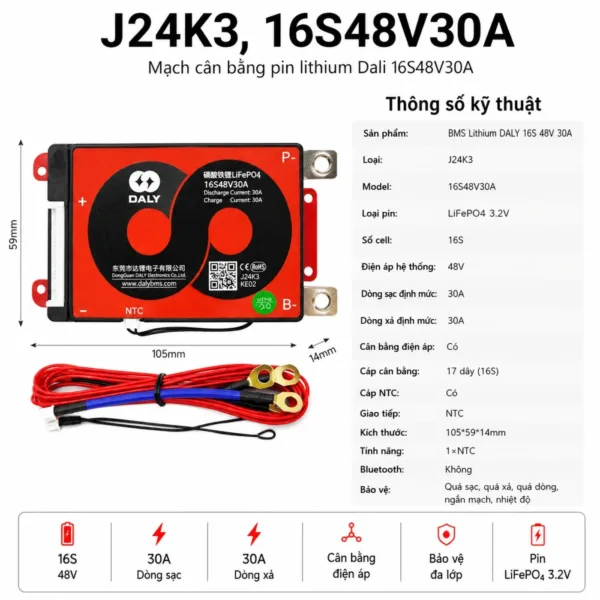

Ảnh thông số từng mã

Ứng dụng

Lắp trong bộ pin cho hệ lưu trữ năng lượng, bộ lưu điện, đèn năng lượng mặt trời, xe điện và thiết bị dùng pin có cấu hình tương thích. Khả năng sử dụng phụ thuộc mã BMS, cell, dây dẫn, bộ sạc và tải của hệ thống.

Lưu ý đấu nối và sử dụng

Lắp theo sơ đồ của đúng mã và phiên bản BMS. Dùng bộ dây lấy mẫu tương thích, kiểm tra thứ tự dây và điện áp từng nhóm trước khi cắm vào mạch. Nhận diện B−, P− và các cổng theo ký hiệu trên mạch, không chỉ theo màu dây.

Với dòng hardware G/H/K/M, tài liệu Daly yêu cầu kiểm tra dây lấy mẫu, cắm cảm biến NTC, nối B− rồi mới cắm giắc lấy mẫu. Các dòng khác cần dùng hướng dẫn riêng. Tham khảo hướng dẫn hardware BMS G/H/K/M của Daly và thư viện tài liệu Daly.

Chọn mua mạch BMS Daly tại POTECH

Chọn mã mạch trong phần phân loại. Khi cần tư vấn, cung cấp loại cell, số nhóm nối tiếp, dòng sạc, dòng tải và yêu cầu giao tiếp để POTECH đối chiếu cấu hình phù hợp.
