Hộp nối dây điện chống nước IP68 FSH716 3 ngả chữ T

1. Hộp nối FSH716 3 ngả chữ T cho điểm chia nhánh dây điện

Hộp nối dây điện chống nước FSH716-3Y-2M25-1M20 dùng để bố trí và bảo vệ mối nối tại điểm chia nhánh của hệ thống điện. Cấu hình gồm hai đầu M25 nằm đối diện và một đầu M20 ở bên hông, tạo đường đi cáp hình chữ T. Bạn có thể đưa hai tuyến cáp qua hai phía của hộp và tổ chức nhánh còn lại theo hướng vuông góc, phù hợp những vị trí cần gom mối nối gọn trong một hộp có nắp tháo được.

Sản phẩm có vỏ nhựa PC màu đen, nắp bắt vít và tai cố định. Khi chọn phụ kiện cho công trình, bạn cần đối chiếu cả đường kính ngoài cáp, không gian đấu nối và vị trí bắt hộp. POTECH cung cấp đúng cấu hình 2 M25 + 1 M20 trong trang này; giá niêm yết áp dụng cho một cái.

2. Thông số kỹ thuật FSH716-3Y-2M25-1M20

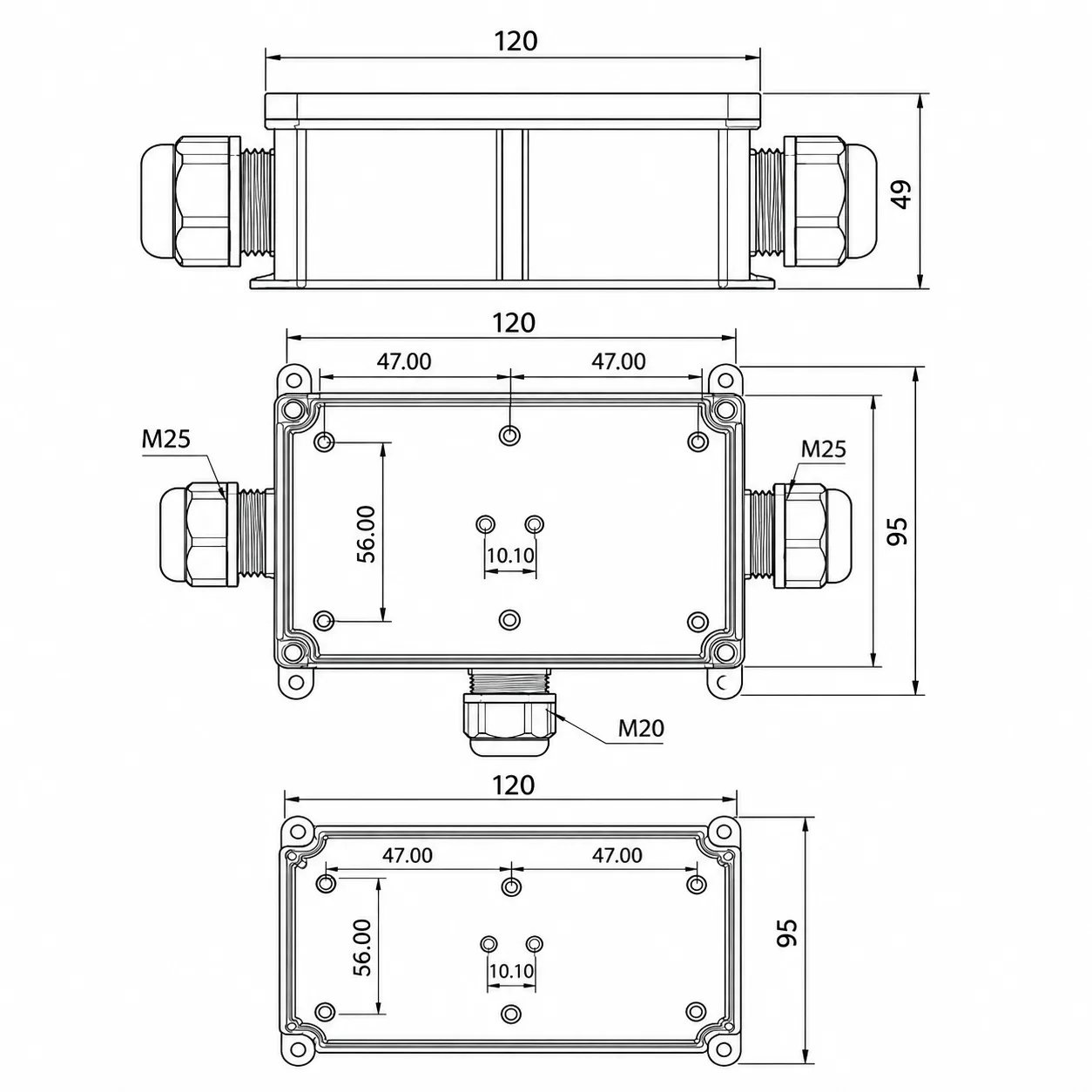

Kích thước sử dụng theo bản vẽ của cấu hình được cung cấp. Phần đầu siết cáp nhô ra ngoài thân hộp, vì vậy bạn cần chừa thêm không gian khi bố trí trong hốc, chân cột hoặc sát vách. Khối lượng tịnh và cả bì lấy từ thông tin kho của mã hàng.

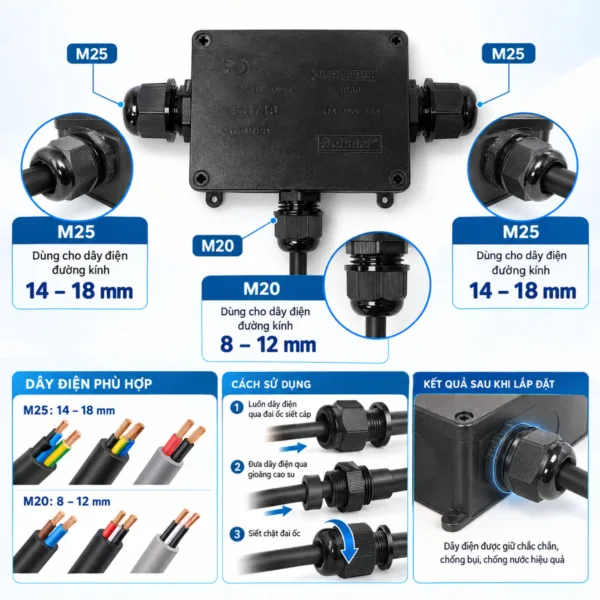

3. Chọn cáp cho hai đầu M25 và một đầu M20

Hai đầu M25 dùng với cáp có đường kính ngoài 14-18mm; đầu M20 dùng với cáp có đường kính ngoài 8-12mm. Đây là kích thước đo qua lớp vỏ ngoài của cả sợi cáp, không phải tiết diện lõi đồng tính bằng mm². Hai loại cáp có cùng tiết diện lõi vẫn có thể khác đường kính ngoài do cấu tạo, số lõi và độ dày lớp vỏ.

Trước khi đặt hàng, bạn nên đo trực tiếp cáp hoặc xem thông số đường kính ngoài trong tài liệu cáp. Gioăng cần ôm phù hợp quanh vỏ cáp để đầu siết giữ chắc và làm kín. Cáp quá nhỏ có thể không được ép kín; cáp quá lớn có thể không luồn qua được hoặc làm gioăng biến dạng khi lắp.

Ba ngả chỉ thể hiện số vị trí đưa cáp vào hộp. Số mạch và cách đấu bên trong cần được xác định theo sơ đồ điện, loại đầu nối và không gian thực tế. Không suy ra dòng tải cho toàn bộ hệ thống chỉ từ kích thước đầu siết M25 hoặc M20.

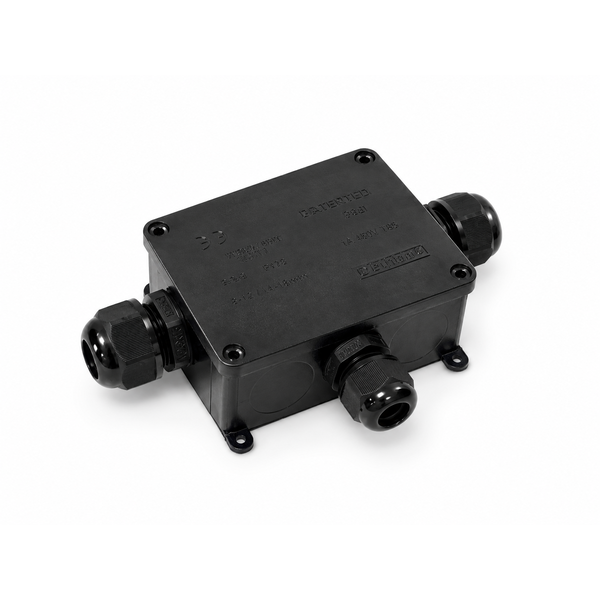

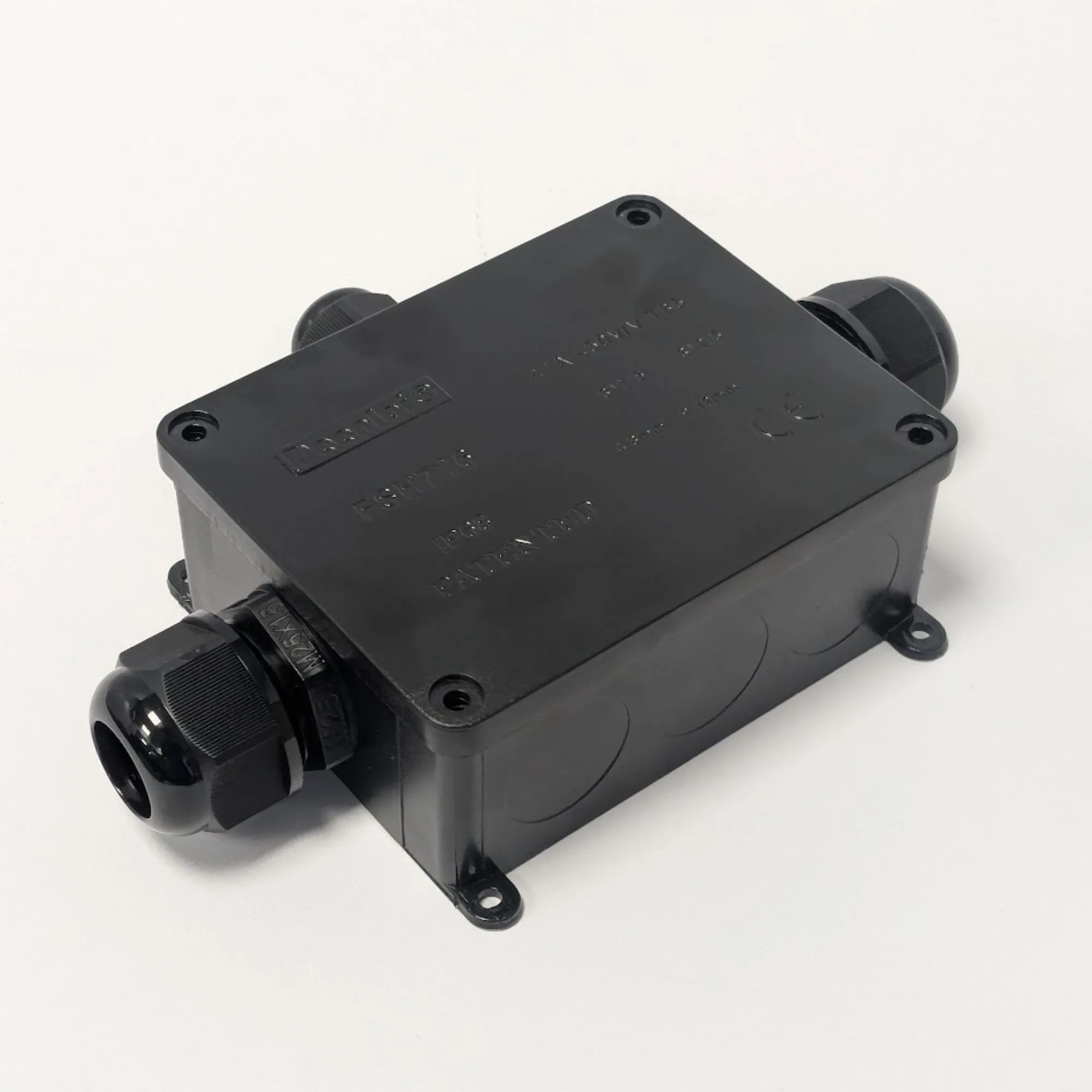

4. Cấu tạo và các góc nhìn sản phẩm

Nắp bắt vít cho phép mở hộp để thi công, kiểm tra hoặc bảo trì mối nối. Các tai ở thân hộp tạo vị trí bắt cố định lên bề mặt phù hợp. Sau khi hoàn tất đấu nối, bạn cần sắp xếp dây gọn để nắp khép đúng, tránh dây bị kẹp vào vùng gioăng.

5. Ứng dụng phù hợp

• Điểm chia nhánh dây cấp điện cho hệ thống chiếu sáng ngoài trời.
• Vị trí đấu nối dây đèn tại sân bãi, khuôn viên và công trình.
• Tuyến điện cần một nhánh đi vuông góc với hai hướng cáp chính.
• Vị trí cần hộp có nắp tháo được để tiếp cận mối nối khi bảo trì.

Cấp IP68 được ghi trên sản phẩm. Khả năng làm kín của cụm lắp hoàn chỉnh còn phụ thuộc vào gioăng, cỡ cáp và thao tác thi công. Không mặc định hộp phù hợp để ngâm liên tục ở mọi độ sâu. Nếu vị trí sử dụng thường xuyên ngập nước, bạn cần xác nhận điều kiện làm việc cụ thể trước khi chọn.

6. Lưu ý lắp đặt và kiểm tra

1. Ngắt nguồn điện trước khi mở hộp hoặc thao tác với dây dẫn.
2. Kiểm tra thân hộp, nắp, gioăng và đầu siết cáp; không lắp khi các chi tiết làm kín bị hỏng.
3. Luồn cáp qua đai ốc và gioăng trước khi đấu nối, giữ phần vỏ ngoài tại vị trí đầu siết.
4. Chọn đầu nối bên trong theo dây và tải sử dụng; sắp xếp mối nối để không cản nắp.
5. Siết đầu cáp phù hợp và siết đều các vít nắp; kiểm tra lại khả năng giữ cáp và độ khép của nắp.
6. Cố định hộp, chừa không gian thao tác và tránh để lực kéo của tuyến cáp dồn vào mối nối.

Ảnh có dây điện minh họa cách bố trí cáp. Khi cần đầu nối bên trong hoặc phụ kiện khác, bạn nên xác nhận cấu hình cung cấp cùng đơn hàng. Việc kiểm tra định kỳ nên bao gồm trạng thái gioăng, độ chắc của đầu siết và dấu hiệu ẩm tại vị trí đấu nối.

7. Tư vấn chọn hộp nối tại POTECH

Bạn có thể đối chiếu thêm các cấu hình trong danh mục hộp nối dây điện ngoài trời chống nước IP68. Khi liên hệ POTECH, hãy cung cấp đường kính ngoài từng tuyến cáp, số nhánh và không gian lắp đặt để được tư vấn đúng cấu hình.
