Tính năng nổi bật
-
Điều khiển độ sáng chuẩn 0-10V: Tín hiệu điều khiển chính xác, hỗ trợ nhiều loại đèn LED và thiết bị chiếu sáng có hỗ trợ chuẩn 0-10V.
-
Hoạt động ổn định, không nhấp nháy: Dải điện áp đầu vào rộng 100–240Vac giúp thiết bị hoạt động ổn định trong nhiều môi trường điện.
-
Chịu tải cao – lên đến 5A: Phù hợp với cả những hệ thống chiếu sáng có công suất lớn.
-
Dòng điều khiển tối đa 50mA: Đảm bảo hiệu suất và độ bền cho các bộ điều khiển và driver LED.
-
Thiết kế âm tường tinh gọn: Kích thước tiêu chuẩn 86x86mm, tương thích với hầu hết các mặt nạ công tắc phổ biến.
-
Vận hành êm ái trong dải nhiệt độ từ -10°C đến 35°C, đáp ứng tốt cả môi trường lạnh và nóng nhẹ.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Điện áp hoạt động | 100-240Vac, 50/60Hz |
| Tín hiệu điều khiển | 0-10V DC |
| Dòng điều khiển tối đa | 50mA |
| Dòng chuyển mạch tối đa | 5A |
| Nhiệt độ làm việc | -10°C~35°C |
| Kích thước sản phẩm | L86×W86×H50 (mm) |
| Kích thước hộp | L106×W106×H60 (mm) |
| Trọng lượng (bao gồm hộp) | 220g |
Hương dẫn tháo lắp
Kích thước sản phẩm

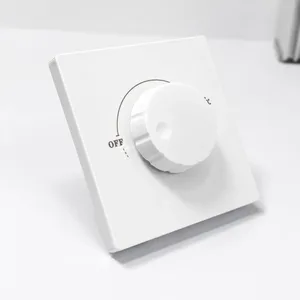

Tính năng sản phẩm
- Vặn núm theo chiều kim đồng hồ, độ sáng sẽ tăng lên.
- Xoay núm ngược chiều kim đồng hồ, độ sáng giảm dần. Xoay núm ngược chiều kim đồng hồ đến hết, bộ điều chỉnh độ sáng sẽ tắt. (Có thể nghe thấy tiếng tách)
Thiết bị đầu cuối
Hướng dẫn đấu nối dây điện
1. Đấu nối dim
Sơ đồ đấu nối:
-
Đấu nguồn điện AC vào L và N.
-
Ngõ ra điều khiển 0-10V kết nối đến thiết bị điều khiển (driver LED, v.v.).
-
Trong chế độ này, dimmer chỉ điều chỉnh độ sáng mà không cắt nguồn hoàn toàn.

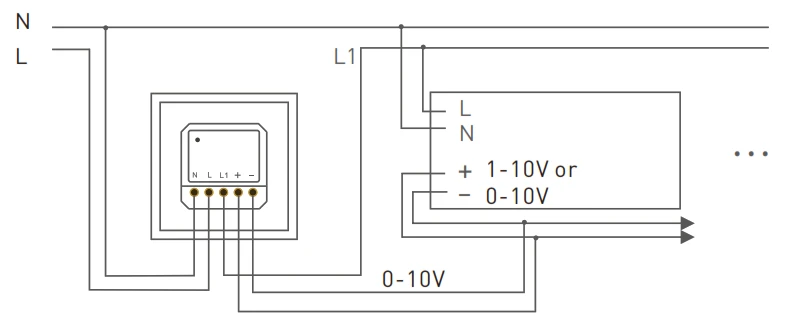

2. Đấu nối bật tắt nguồn
Sơ đồ đấu nối:
-
Đấu nguồn điện AC vào L và N.
-
Ngõ ra điều khiển 0-10V kết nối đến thiết bị điều khiển (driver LED, v.v.).
Lưu ý: Cần sử dụng rơ-le công suất lớn bên ngoài nếu tổng dòng tải qua công tắc điều chỉnh độ sáng vượt quá 5A hoặc dòng khởi động vượt quá 50A trong 0.1 giây. Thiết bị bị hỏng do quá tải dòng điện sẽ không được bảo hành.
3. Công tắc rơ-le ngoài
Sơ đồ đấu nối:
-
Thiết bị điều chỉnh độ sáng không trực tiếp điều khiển tải lớn, mà thông qua rơ-le bên ngoài.
-
Ngõ ra điều khiển 0-10V vẫn được đấu nối như bình thường.
Tài liệu hướng dẫn này có thể thay đổi mà không cần thông báo trước. Chức năng sản phẩm phụ thuộc vào từng loại hàng. Vui lòng liên hệ nhà phân phối chính thức nếu bạn có bất kỳ câu hỏi nào.
Ứng dụng rộng rãi
Sản phẩm được ứng dụng linh hoạt trong:
-
Căn hộ, biệt thự
-
Văn phòng làm việc
-
Cửa hàng, showroom, spa
-
Nhà hàng, khách sạn
-
Các dự án smart home sử dụng chuẩn 0-10V
Vì sao nên chọn Dimmer 0-10V từ POTECH?
-
Thương hiệu uy tín trong ngành điều khiển LED toàn cầu
-
Tính tương thích cao, dễ tích hợp vào hệ thống điện sẵn có
-
An toàn, ổn định, tiết kiệm chi phí vận hành lâu dài
-
Giao hàng nhanh, hỗ trợ kỹ thuật tận tâm
