Bộ chuyển đổi DALI sang 0-10V là thiết bị giao tiếp trung gian có chức năng phiên dịch lệnh kỹ thuật số thành điện áp analog nhằm tích hợp các bộ đèn công nghiệp thế hệ cũ vào hệ thống quản lý tòa nhà thông minh trong các dự án nâng cấp chiếu sáng B2B.
Vấn đề tương thích giữa mạng DALI và thiết bị 0-10V trong hệ thống BMS
Việc nâng cấp hệ thống chiếu sáng đòi hỏi thiết bị phải giải quyết được xung đột giao tiếp giữa chuẩn tín hiệu kỹ thuật số và điện áp analog. Cụ thể là, hệ thống quản lý tòa nhà BMS (Building Management System) hiện đại yêu cầu khả năng giám sát tập trung, thiết lập ngữ cảnh động và báo cáo tiêu thụ năng lượng chi tiết dựa trên giao thức DALI. Tuy nhiên, nhiều cơ sở hạ tầng hiện tại vẫn đang vận hành các bộ đèn dimming 0-10V chất lượng cao với chi phí đầu tư lớn. Do đó, thay vì tháo dỡ toàn bộ thiết bị, các nhà quản lý cơ sở hạ tầng sử dụng bộ chuyển đổi DALI to 0-10V để tái sử dụng nguồn lực có sẵn đồng thời tích hợp khả năng điều khiển thông minh.
Sự khác biệt giao thức giữa mạng điều khiển DALI và chuẩn dimming 0-10V
Mạng lưới DALI vận hành dựa trên cơ chế giao tiếp hai chiều với hệ thống định tuyến độc lập, trong khi giao thức 0-10V chỉ thực hiện điều khiển điện áp analog một chiều.
Cụ thể, DALI (Digital Addressable Lighting Interface) là một giao thức kỹ thuật số tinh vi cho phép truyền các lệnh chính xác và nhận phản hồi chi tiết từ từng thiết bị được kết nối. Mỗi bộ đèn DALI sở hữu một địa chỉ IP độc lập, cho phép thiết bị báo cáo trạng thái hiện tại, điều kiện lỗi và thông số hoạt động trực tiếp về bộ điều khiển trung tâm. Cơ chế giao tiếp hai chiều này hỗ trợ các tính năng nâng cao như tự động hiệu chuẩn, phát hiện lỗi phần cứng và theo dõi năng lượng ở cấp độ từng bóng đèn riêng lẻ.
Ngược lại, hệ thống 0-10V sử dụng phương thức điều khiển điện áp analog cơ bản. Trình điều khiển LED driver 0-10V điều chỉnh quang thông đầu ra dựa trên biên độ dòng điện, trong đó mức 10V cung cấp 100% công suất sáng và mức 1V hoặc 0V tương ứng với trạng thái tối thiểu hoặc tắt hoàn toàn. Mặc dù chuẩn 0-10V có độ ổn định cao và dễ triển khai, giao thức này thiếu khả năng phản hồi dữ liệu hai chiều và bị giới hạn về tính linh hoạt trong việc tạo các phân vùng chiếu sáng phức tạp.
Chức năng cốt lõi của bộ chuyển đổi DALI to 0-10V
Thiết bị chuyển đổi này thực hiện hai chức năng chính là biên dịch tín hiệu điều khiển kỹ thuật số thành điện áp tuyến tính và đồng bộ hóa thời gian phản hồi giữa các thiết bị ngoại vi.
Chức năng đầu tiên và quan trọng nhất là chuyển đổi tín hiệu. Thiết bị nhận các lệnh kỹ thuật số được mã hóa từ bộ điều khiển DALI trung tâm, chẳng hạn như yêu cầu giảm độ sáng hoặc thay đổi ngữ cảnh không gian. Ngay lập tức, mạch xử lý nội bộ sẽ xuất ra mức điện áp analog tương ứng trong dải từ 0V đến 10V DC. Quá trình này đảm bảo hiệu suất làm mờ diễn ra mượt mà, không bị hiện tượng nhấp nháy (flicker-free) đối với các thiết bị analog truyền thống.
Hơn nữa, thiết bị đóng vai trò đồng bộ hóa hệ thống. Bằng cách căn chỉnh tốc độ phản hồi analog với các chuỗi lệnh kỹ thuật số, bộ chuyển đổi đảm bảo các bộ đèn 0-10V hoạt động đồng nhất với các đèn DALI nguyên bản trong cùng một khu vực. Sự đồng bộ này ngăn chặn tình trạng chênh lệch mức độ chiếu sáng, duy trì môi trường ánh sáng đồng nhất cho không gian làm việc công nghiệp.

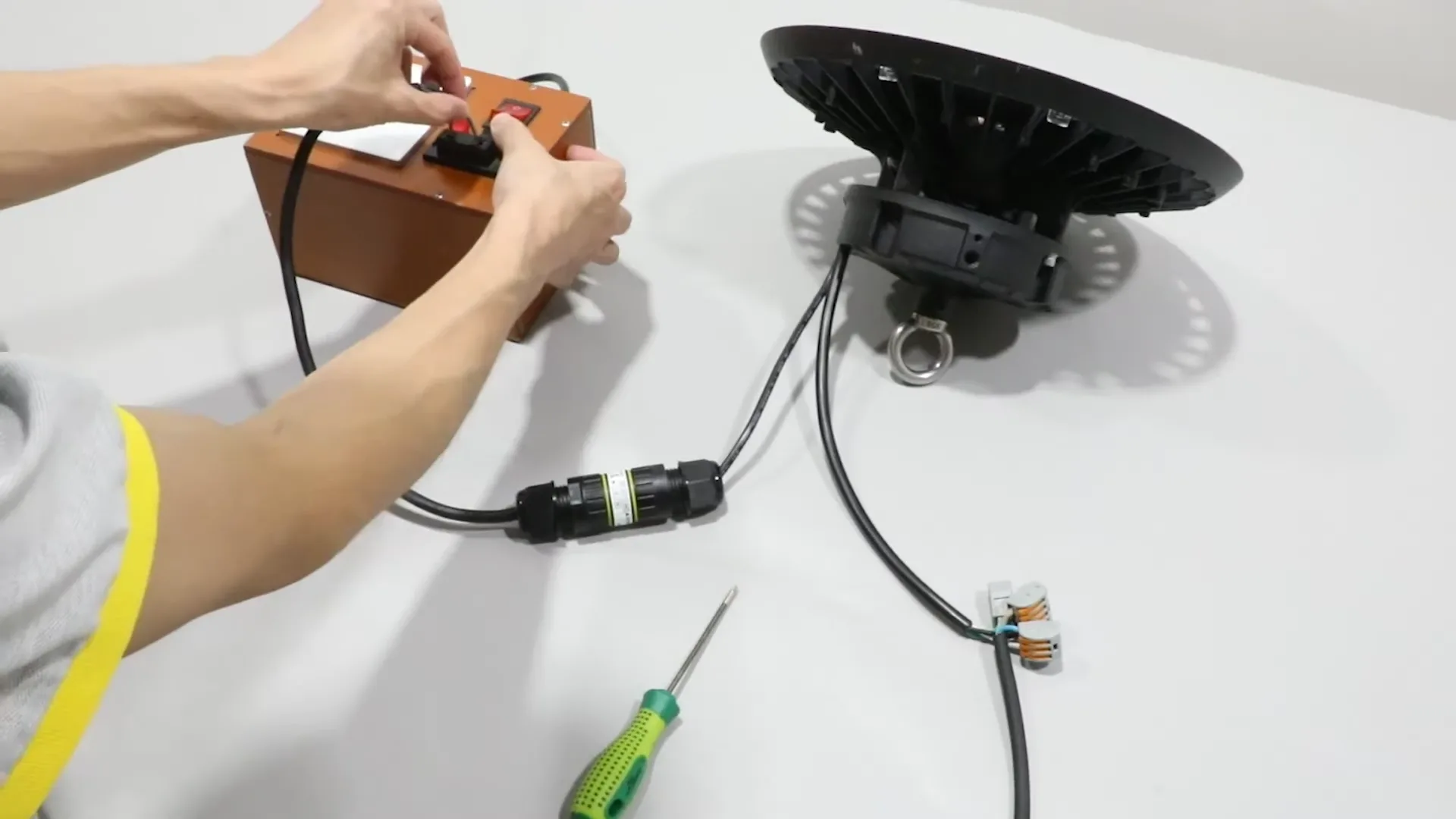

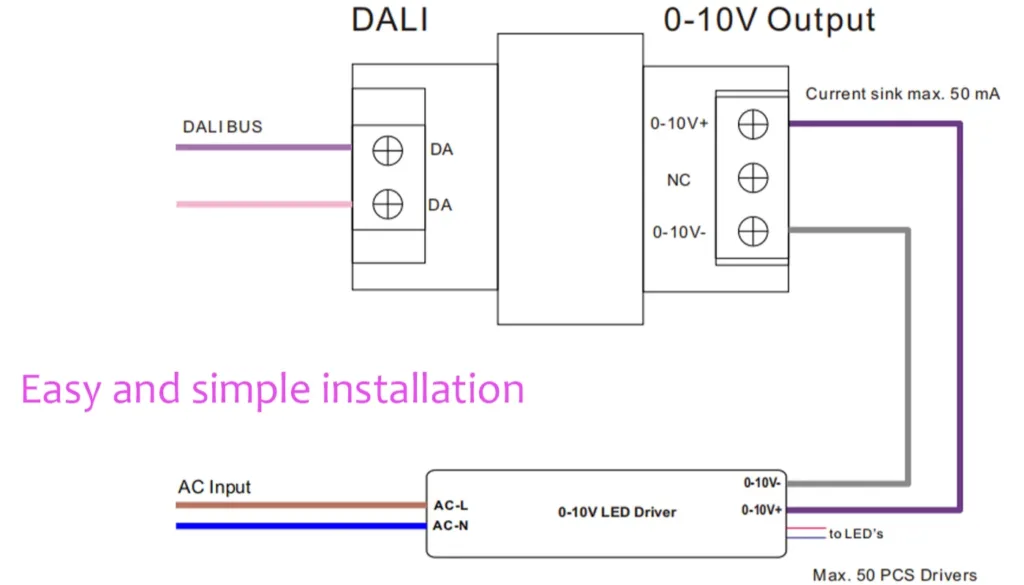

Hướng dẫn đấu nối bộ chuyển đổi tín hiệu DALI sang 0-10V an toàn
Nguyên tắc bắt buộc khi thi công là phải ngắt hoàn toàn nguồn điện bus DALI và nguồn cấp 12V DC trước khi thực hiện bất kỳ thao tác kết nối nào với trình điều khiển LED 0-10V.

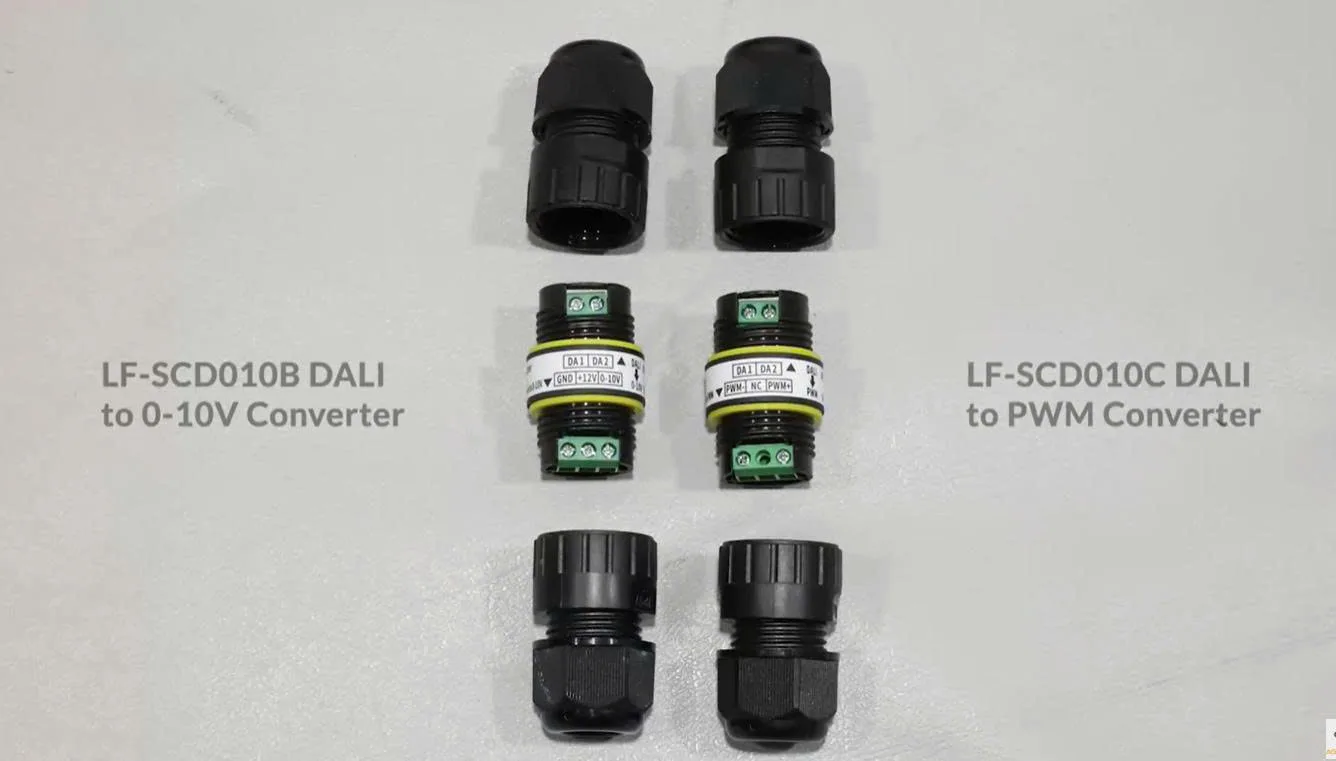

Bộ chuyển đổi có nhiệm vụ biến đổi tín hiệu push hoặc tín hiệu DALI thành đầu ra điều khiển 0-10V. Về mặt công suất kỹ thuật, mỗi module chuyển đổi có khả năng quản lý đồng thời tối đa 10 trình điều khiển LED 0-10V bằng một luồng tín hiệu kiểm soát ổn định. Đặc tính này biến bộ chuyển đổi thành giải pháp thiết kế linh hoạt cho các mạng lưới chiếu sáng quy mô lớn.
Thiết bị này có tính tương thích cao với các dòng đèn đèn LED nhà xưởng POTECH High Bay có hỗ trợ dimming 0-10V, đáp ứng lý tưởng cho cả dự án cải tạo hệ thống cũ lẫn việc lắp đặt các cơ sở hạ tầng mới yêu cầu khả năng điều khiển ánh sáng phân tầng. Chỉ tiến hành cấp lại nguồn điện sau khi tất cả các điểm nối dây đã được cố định chắc chắn và kiểm tra rò rỉ điện.
Bảng so sánh công nghệ điều khiển chiếu sáng DALI và 0-10V
| Tiêu chí kỹ thuật | Giao thức kỹ thuật số DALI | Chuẩn điện áp analog 0-10V |
| Cơ chế giao tiếp | Giao tiếp hai chiều (Kỹ thuật số) | Giao tiếp một chiều (Analog) |
| Định tuyến thiết bị | Phân bổ địa chỉ IP độc lập | Điểu khiển theo cụm/mạch nối tiếp |
| Khả năng giám sát | Báo cáo lỗi, mức tiêu thụ năng lượng, nhiệt độ | Không hỗ trợ phản hồi dữ liệu |
| Biên độ điều khiển | Cấu hình bằng phần mềm (Logarit/Tuyến tính) | Tuyến tính theo dải điện áp (0V – 10V) |
| Ứng dụng B2B | Tích hợp hệ thống BMS, tòa nhà thông minh | Chiếu sáng nhà xưởng cơ bản, độc lập |
Câu hỏi thường gặp về tích hợp DALI và 0-10V (FAQ)
Bộ chuyển đổi DALI to 0-10V có thể điều khiển bao nhiêu driver LED?
Một thiết bị chuyển đổi tín hiệu tiêu chuẩn có khả năng cấp tín hiệu điều khiển đồng thời cho tối đa 10 driver LED 0-10V, đảm bảo điện áp truyền tải không bị suy hao trên đường dây.
Lợi ích tài chính của việc sử dụng DALI to 0-10V converter là gì?
Giải pháp này giúp doanh nghiệp tiết kiệm đến 60% chi phí đầu tư thiết bị bằng cách tận dụng lại hệ thống đèn 0-10V hiện hữu thay vì phải mua mới toàn bộ bộ đèn hỗ trợ chuẩn DALI.
Giao thức 0-10V có thể báo cáo mức tiêu thụ điện năng về hệ thống BMS không?
Bản thân chuẩn 0-10V không hỗ trợ truyền dữ liệu ngược. Tuy nhiên, thông qua module giám sát đi kèm mạng DALI, hệ thống trung tâm vẫn có thể ước tính công suất tiêu thụ dựa trên lệnh điều khiển đã xuất ra.
Hệ thống DALI có yêu cầu sử dụng cáp điều khiển chống nhiễu chuyên dụng không?
Mạng lưới DALI có khả năng chống nhiễu kỹ thuật số cao, cho phép sử dụng cáp điện hạ thế tiêu chuẩn loại 2 lõi mà không bắt buộc phải dùng cáp bọc lưới chống nhiễu (shielded cable) như các giao thức analog độ nhạy cao.
Có thể thiết lập các ngữ cảnh ánh sáng độc lập cho từng bóng đèn 0-10V qua DALI không?
Nếu nhiều bộ đèn 0-10V được đấu song song vào cùng một bộ chuyển đổi, chúng sẽ hoạt động như một cụm thiết bị duy nhất. Để điều khiển độc lập, mỗi driver 0-10V cần được kết nối với một module chuyển đổi DALI riêng biệt.
Kết luận
Việc ứng dụng bộ chuyển đổi tín hiệu là phương pháp tối ưu về mặt kỹ thuật và chi phí để đồng bộ hóa thiết bị analog vào nền tảng quản lý kỹ thuật số. Sự kết hợp này không chỉ kéo dài vòng đời của các thiết bị chiếu sáng công nghiệp hiện hữu mà còn mở khóa toàn bộ tiềm năng tự động hóa của hạ tầng tòa nhà. Tại POTECH, chúng tôi không chỉ sản xuất và cung cấp thiết bị chiếu sáng công nghiệp đạt chuẩn quốc tế, mà còn đồng hành cùng doanh nghiệp trong việc thiết kế các hệ thống điều khiển ánh sáng thông minh toàn diện. Nếu cơ sở vật chất của quý đối tác đang cần giải pháp nâng cấp hạ tầng chiếu sáng hiệu suất cao, hãy liên hệ với bộ phận kỹ thuật của POTECH để được khảo sát và tư vấn cấu trúc mạng lưới tối ưu nhất.
