DALI là gì?
DALI, tức Giao diện Chiếu sáng Địa chỉ Kỹ thuật Số, là một giao thức liên lạc hai chiều được sử dụng để cung cấp khả năng kiểm soát và giao tiếp giữa các thành phần trong hệ thống chiếu sáng.
Xuất phát từ cuối những năm 1990 và được định nghĩa trong tiêu chuẩn IEC60929, DALI đã trải qua nhiều sự điều chỉnh đáng kể. Phiên bản hiện tại của nó, được biết đến với tên gọi DALI-2, đã được xác định chính thức trong tiêu chuẩn IEC62386.
Logo DALI ban đầu (phiên bản 1) và logo DALI-2 mới hơn.
Cả hai biểu trưng đều là tài sản của DiiA, viết tắt của Liên minh Giao diện Chiếu sáng Kỹ thuật Số. Đây là một tập đoàn mở, hoạt động toàn cầu, gồm các công ty trong lĩnh vực chiếu sáng, nhằm mục đích thúc đẩy phát triển thị trường cho các giải pháp điều khiển ánh sáng dựa trên công nghệ giao diện chiếu sáng địa chỉ kỹ thuật số.
Hiện nay, có rất nhiều sản phẩm hỗ trợ điều khiển ánh sáng qua giao diện chiếu sáng DALI từ các nhà sản xuất hàng đầu trên thế giới. Đây đã trở thành một tiêu chuẩn toàn cầu được rộng rãi công nhận trong lĩnh vực điều khiển ánh sáng.
Trước đây POTECH cũng đã có bài viết về Giải pháp điều khiển ánh sáng thông minh DALI có để cập về giao thức cũng như các sản phẩm hỗ trợ. Bài viết này chi tiết hơn cho các nhu cầu tìm hiểu sâu hơn cho giao thức điều khiển chiếu sáng này.
Các tính năng chính của DALI:
- Giao thức Mở: DALI được thiết kế là một giao thức mở, điều này có nghĩa là bất kỳ nhà sản xuất nào cũng có thể sử dụng nó để tích hợp vào sản phẩm của họ.
- Tương tác Đảm bảo: Với phiên bản DALI-2, khả năng tương tác giữa các nhà sản xuất được đảm bảo thông qua các thủ tục chứng nhận bắt buộc, tạo điều kiện cho sự tương thích và tính toàn vẹn trong hệ thống.
- Cài đặt Đơn giản: Quy trình cài đặt của DALI rất đơn giản. Đường dây nguồn và điều khiển có thể được kết nối cùng nhau mà không cần phải che chắn phức tạp.
- Cấu Trúc Kết Nối Đa dạng: Cấu trúc kết nối dây của DALI có thể linh hoạt ở dạng hình sao hoặc bất kỳ sự kết hợp nào của các dạng này, tạo điều kiện cho việc triển khai linh hoạt.
- Giao Tiếp Kỹ thuật Số: Giao tiếp trong DALI là kỹ thuật số, không phải tương tự. Điều này cho phép nhiều thiết bị nhận được các giá trị điều chỉnh độ sáng tương tự nhau, mang lại hiệu suất điều chỉnh độ sáng ổn định và chính xác.
- Địa chỉ: Mỗi thiết bị trong hệ thống DALI đều có một địa chỉ duy nhất, tạo ra nhiều khả năng điều khiển linh hoạt và tiện lợi.
DALI SO SÁNH VỚI 1-10V NHƯ THẾ NÀO?
DALI và giao diện 1-10V, cả hai đều được thiết kế và dành cho ngành chiếu sáng, cung cấp các lựa chọn điều khiển ánh sáng cho người dùng. Tuy nhiên, mặc dù chúng có một số điểm tương đồng, nhưng có những khác biệt đáng chú ý giữa chúng.
Sự khác biệt chính giữa DALI và 1-10V là:
- Gom Nhóm Cài Đặt Riêng: DALI có khả năng cấu hình địa chỉ, cho phép nhiều tính năng như nhóm hóa, cài đặt cảnh và điều khiển động. Điều này cho phép thay đổi cảm biến và công tắc để điều khiển các phụ kiện đèn phản ứng với sự thay đổi trong bố cục văn phòng. Trong khi đó, giao diện 1-10V không có khả năng cấu hình địa chỉ.
- Kỹ Thuật Số và Analog: DALI là kỹ thuật số, cho phép kiểm soát mức độ ánh sáng chính xác hơn và độ mờ ổn định hơn so với giao diện 1-10V, một kỹ thuật analog.
- Tiêu Chuẩn Hóa: DALI là một tiêu chuẩn, điều này đảm bảo tính tương thích giữa các thiết bị từ các nhà sản xuất khác nhau. Trong khi đó, giao diện 1-10V không được tiêu chuẩn hóa, có thể dẫn đến sự không nhất quán khi sử dụng các thiết bị từ các nhà sản xuất khác nhau.
- Chức Năng Điều Khiển: 1-10V chỉ có thể điều khiển bật/tắt và điều chỉnh độ sáng đơn giản. Trong khi đó, DALI cung cấp các tính năng phức tạp như quản lý màu sắc, cài đặt cảnh, và kiểm tra và phản hồi ánh sáng khẩn cấp.
Nhờ những điểm khác biệt này, DALI thường được xem là một lựa chọn ưu việt cho các hệ thống chiếu sáng phức tạp và yêu cầu tính linh hoạt cao.
TẤT CẢ CÁC SẢN PHẨM DALI CÓ TƯƠNG THÍCH VỚI NHAU KHÔNG?
Phiên bản ban đầu của giao diện chiếu sáng DALI gặp một số vấn đề về tính tương thích do phạm vi đặc tả hạn chế. Mỗi khung dữ liệu DALI chỉ chứa 16 bit (8 bit cho địa chỉ và 8 bit cho lệnh), điều này dẫn đến sự giới hạn trong số lượng lệnh có sẵn và thiếu khả năng phát hiện xung đột. Do đó, một số nhà sản xuất đã cố gắng mở rộng tính năng của giao diện này bằng cách tự bổ sung, tạo ra những vấn đề không tương thích.
Với sự xuất hiện của phiên bản DALI-2, các vấn đề này đã được khắc phục. DALI-2 có phạm vi rộng hơn và tích hợp nhiều tính năng mới so với phiên bản ban đầu. Kết quả là, những bổ sung mà các nhà sản xuất thực hiện cho DALI trước đây không còn phù hợp nữa.
Logo DALI-2 thuộc sở hữu của DiiA (Liên minh Giao diện Chiếu sáng Kỹ thuật số) và để sử dụng nó, có những điều kiện nghiêm ngặt. Quan trọng nhất là không có sản phẩm nào được phép sử dụng logo DALI-2 trừ khi nó đã qua quy trình chứng nhận độc lập để đảm bảo tuân thủ đầy đủ với tiêu chuẩn IEC62386.
Mặc dù DALI-2 cho phép sử dụng cả hai thành phần DALI-2 và DALI trong cùng một cài đặt, nhưng có một số hạn chế cần tuân theo. Ví dụ, trình điều khiển LED DALI có thể được sử dụng trong cài đặt DALI-2, nhưng không ngược lại.
DALI SO SÁNH VỚI KNX, LON và BACnet như thế nào ?
Giao thức điều khiển như KNX, LON và BACnet được phát triển để tích hợp và kiểm soát nhiều thiết bị và hệ thống trong toàn bộ tòa nhà. Tuy nhiên, hầu hết các trình điều khiển LED trên thị trường không hỗ trợ kết nối trực tiếp với các giao thức này, dẫn đến việc chúng không thể triển khai dưới dạng giao thức điều khiển ánh sáng.
Trái lại, DALI và DALI-2 được thiết kế đặc biệt để điều khiển ánh sáng, với các bộ lệnh DALI-2 chứa nhiều lệnh dành riêng cho ánh sáng. Điều này bao gồm các tính năng như làm mờ, thay đổi màu sắc, thiết lập cảnh, kiểm tra và phản hồi khẩn cấp, cũng như ánh sáng sinh học. Có nhiều bộ điều khiển ánh sáng, đặc biệt là bộ điều khiển đèn LED, hỗ trợ kết nối trực tiếp với DALI.
Trong nhiều trường hợp, các giao thức như KNX, LON, BACnet và các giao thức tương tự sẽ được hệ thống quản lý tòa nhà (BMS) sử dụng để kiểm soát tổng thể tòa nhà, bao gồm HVAC, bảo mật, kiểm soát truy cập, thang máy, v.v. Trong khi đó, DALI thường chỉ được sử dụng để điều khiển ánh sáng. Trong trường hợp cần thiết, một cổng sẽ cung cấp giao tiếp giữa BMS và hệ thống chiếu sáng, cho phép các hành động như bật đèn hành lang thông qua DALI khi hệ thống an ninh phát hiện sự xâm nhập.
DALI HOẠT ĐỘNG NHƯ THẾ NÀO?

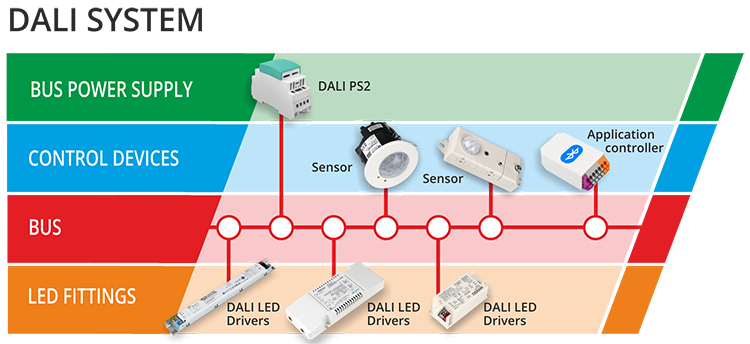

Hệ thống DALI được cấu thành từ các thành phần chính sau:
- Bus DALI: Cơ sở của hệ thống, bus này chuyển tín hiệu điều khiển kỹ thuật số từ các thiết bị đầu vào (như cảm biến) đến bộ điều khiển ứng dụng. Bus DALI đảm bảo duy trì điện áp bus ở mức yêu cầu và làm nền tảng cho giao tiếp trong hệ thống.
- Bộ cấp nguồn (PSU): Thành phần này cung cấp điện áp cho bus DALI, đảm bảo rằng nó luôn duy trì ở mức điện áp cần thiết để hoạt động.
- Trình điều khiển DALI: Tất cả các phụ kiện chiếu sáng trong hệ thống DALI đều cần một trình điều khiển DALI để hoạt động. Trình điều khiển này nhận các lệnh DALI từ bus và phản hồi tương ứng. Có thể là thiết bị DALI hoặc DALI-2, nhưng nếu không phải là DALI-2, chúng sẽ không có các tính năng mới được giới thiệu trong phiên bản mới nhất.
- Thiết bị đầu vào: Bao gồm cảm biến, công tắc và các thiết bị khác, chúng giao tiếp với bộ điều khiển ứng dụng bằng khung dữ liệu 24 bit. Chúng không giao tiếp trực tiếp với các thiết bị điều khiển khác.
- Instance: Đây là nơi chứa các thiết bị như cảm biến, thường bao gồm nhiều thiết bị riêng biệt bên trong. Với DALI-2, mỗi phiên bản có thể thuộc một nhóm điều khiển khác nhau và được định địa chỉ để điều khiển các nhóm chiếu sáng khác nhau.
- Bộ điều khiển ứng dụng: Được coi là “bộ não” của hệ thống, bộ điều khiển ứng dụng nhận tin nhắn 24 bit từ các thiết bị đầu vào và đưa ra lệnh 16 bit cho các thiết bị điều khiển. Nó cũng quản lý lưu lượng dữ liệu trên bus DALI, kiểm tra xung đột và phát lại lệnh nếu cần.
DALI ĐƯỢC KẾT NỐI NHƯ THẾ NÀO?
- Cấu trúc liên kết nào được sử dụng cho DALI? Cấu trúc liên kết được sử dụng cho DALI có thể là bus, star hoặc bất kỳ sự kết hợp nào trong số này. Tuy nhiên, DALI sẽ không hoạt động với cấu trúc liên kết dây vòng hoặc lưới.
- Nó sẽ không hoạt động với bất kỳ loại cấu trúc liên kết dây vòng hoặc lưới nào
- Điện áp DALI là gì? Điện áp hoạt động của DALI là c16V. Mặc dù điện áp này không phải là SELV (Safety Extra Low Voltage), nó vẫn cần phải được kết nối bằng cáp định mức chính hoặc cáp mềm để đảm bảo an toàn.
- Phân cực DALI có nhạy cảm không? Phân cực trong DALI không nhạy cảm. Cặp dây tạo thành bus DALI không nhạy cảm với phân cực. Các thiết bị đầu cuối trên bus DALI, chẳng hạn như trình điều khiển LED, thường được đánh dấu là DA (D+), DA (D-).
- Dây DALI có cần được bảo vệ không? Dây DALI không cần phải được bảo vệ bởi che chắn. Vì tốc độ dữ liệu tương đối chậm (1.200 baud), điện áp bus tương đối cao (16V), và khả năng chịu dao động điện áp lớn, bus DALI trở nên rất chắc chắn khi có nhiễu điện, do đó không cần bảo vệ bằng che chắn.
- Cáp hoặc flex nào phù hợp với DALI? Cáp thường được sử dụng để nối dây DALI là cáp nhiều lõi cũng mang nguồn điện lưới. Cáp thông thường sẽ có 5 lõi (có dây điện, nối đất, trung tính, DA, DA) hoặc 6 lõi (có dây điện, có dây điện khẩn cấp, nối đất, trung tính, DA, DA).

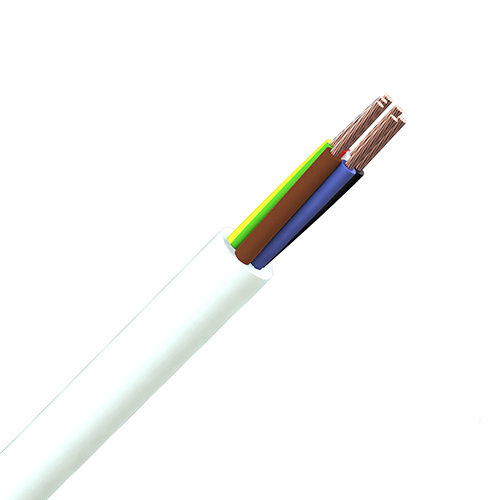

Nguồn điện 6 lõi được xếp hạng linh hoạt phù hợp cho việc lắp đặt DALI.
Câu hỏi thường gặp
- Trình điều khiển DALI là gì?
Trình điều khiển DALI là trình điều khiển LED hoặc các thiết bị chiếu sáng khác có khả năng chấp nhận đầu vào từ giao diện DALI hoặc DALI-2. Ngoài các thiết bị đầu cuối trực tiếp và trung tính, trình điều khiển DALI cũng có hai thiết bị đầu cuối được đánh dấu là DA, DA để kết nối với bus DALI. Các trình điều khiển DALI tiên tiến nhất thường mang logo DALI-2, biểu thị rằng chúng đã được chứng nhận theo yêu cầu của tiêu chuẩn IEC hiện hành. - Kiểm soát DALI hay DALI Control là gì?
Kiểm soát DALI đề cập đến công nghệ được sử dụng để điều khiển ánh sáng. Mặc dù có các công nghệ khác như 0-10V và 1-10V, nhưng DALI và phiên bản mới nhất của nó, DALI-2, đã trở thành tiêu chuẩn được chấp nhận trên toàn cầu trong việc điều khiển chiếu sáng thương mại. - Lập trình một thiết bị DALI như thế nào?
Quy trình lập trình một thiết bị DALI thay đổi tùy theo nhà sản xuất và thường bao gồm nhiều bước. Một trong những bước quan trọng đầu tiên là gán địa chỉ cho từng thiết bị trong quá trình cài đặt. Phương pháp lập trình cụ thể có thể thực hiện không dây với một số nhà sản xuất, trong khi các nhà sản xuất khác có thể yêu cầu kết nối có dây với bus DALI.
