D4i là một tiêu chuẩn kỹ thuật mới từ DiiA, được tạo ra để định nghĩa lại giao thức DALI trong kỷ nguyên IoT (Internet vạn vật). Khi D4i ra đời, người ta kỳ vọng rằng nó sẽ tích hợp hoàn hảo với các hệ thống chiếu sáng sử dụng giao thức DALI.
Một chuyên gia về DALI đã chia sẻ rằng D4i sẽ phát huy hiệu quả cao khi được kết hợp với các bộ đèn chiếu sáng sử dụng giao thức này. Vậy, liệu sự tích hợp này sẽ sớm trở thành hiện thực? Và đèn chiếu sáng nội thất sẽ được định nghĩa thế nào trong bối cảnh mới này?
Hãy cùng tìm hiểu chi tiết để thấy D4i khác biệt như thế nào so với các phiên bản DALI trước đó!
DiiA là gì
DiiA, hay còn gọi là DALI Alliance, là một liên minh toàn cầu của các công ty hoạt động trong lĩnh vực chiếu sáng. Mục tiêu của DiiA là phát triển và mở rộng thị trường cho các giải pháp chiếu sáng điều khiển dựa trên giao thức DALI (Digital Addressable Lighting Interface – Giao diện điều khiển chiếu sáng kỹ thuật số).
DALI Alliance được thành lập vào năm 2017 nhằm đáp ứng nhu cầu thị trường đối với DALI-2, một phiên bản nâng cấp từ DALI-1. DALI-2 không chỉ là một chương trình chứng nhận độc lập, mà còn cải thiện đáng kể khả năng tương tác và thêm nhiều tính năng mới so với DALI-1.
Thông tin cơ bản của D4i
Lịch sử của DALI
DALI ra đời vào cuối những năm 1990 nhằm đáp ứng nhu cầu về một hệ thống điều khiển chiếu sáng kỹ thuật số linh hoạt. Nó đã được tiêu chuẩn hóa bởi IEC (Ủy ban Kỹ thuật điện quốc tế) trong tiêu chuẩn IEC60929. DALI đã phát triển qua nhiều giai đoạn, với sự ra đời của DALI-2 và mới nhất là D4i, đáp ứng các yêu cầu của hệ thống chiếu sáng thông minh trong thời đại IoT.
DALI-1 bao gồm các thành phần cơ bản như bộ điều khiển đèn LED, nguồn cấp cho bus DALI và các thiết bị đầu vào như công tắc. Tuy nhiên, nó có một số hạn chế, đặc biệt là việc thiếu các thiết bị điều khiển đạt tiêu chuẩn.
Điểm hạn chế của DALI-1 là không có thiết bị điều khiển, và các thiết bị sử dụng thời đó đều mang tính độc quyền, không có nhãn hiệu DALI phiên bản 1. Ngoài ra, nguồn điện bus không được yêu cầu phải kiểm tra nghiêm ngặt trước khi sử dụng, vì vậy chúng không đủ tiêu chuẩn để gắn nhãn hiệu DALI-1. Do đó, bất kỳ thiết bị điều khiển hay nguồn điện bus nào ra đời trước DALI-2 đều không được phép sử dụng nhãn hiệu DALI phiên bản 1.
Để các bộ điều khiển có logo DALI-1, chúng phải:
- Được đăng ký/niêm yết trên trang web chính thức của DALI
- Đã vượt qua bài kiểm tra DALI phiên bản 1
Phát minh ra DALI-2
DALI-2 ra đời với nhiều cải tiến, bao gồm việc bổ sung các thiết bị điều khiển và mở rộng các tính năng. DALI-2 cũng là một chương trình chứng nhận độc lập, đòi hỏi các sản phẩm phải trải qua các quy trình kiểm tra nghiêm ngặt trước khi được chứng nhận. Điều này giúp tăng cường khả năng tương tác và tính nhất quán trong hệ thống chiếu sáng.
Quy trình thử nghiệm của DALI-2 bao gồm các sự kiện Plug diễn ra thường xuyên, đây là những sự kiện do DiiA tổ chức. Tại các sự kiện này, các công ty thành viên có cơ hội thử nghiệm khả năng tương tác giữa sản phẩm của mình với sản phẩm của các nhà sản xuất khác. Chương trình chứng nhận DALI-2 không chỉ giúp cải thiện đáng kể khả năng tương tác mà còn bổ sung nhiều chức năng mới so với DALI-1.
Sản phẩm chỉ được phép mang chứng nhận DALI-2 sau khi vượt qua các quy trình thử nghiệm nghiêm ngặt, với kết quả được DiiA xác minh. Phương pháp chứng nhận này không chỉ đảm bảo rằng sản phẩm tuân thủ các tiêu chuẩn mà còn thúc đẩy khả năng tương thích giữa các trình điều khiển đèn LED DALI-2 và bộ điều khiển trong cùng hệ thống chiếu sáng.
DALI-2 bao gồm hai ứng dụng chính:

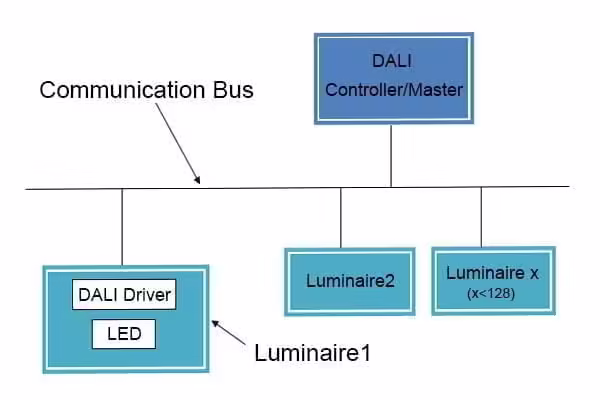

Inter-luminaire
Bus DALI kết nối một loạt các đèn chiếu sáng, được phân bố khắp tòa nhà.

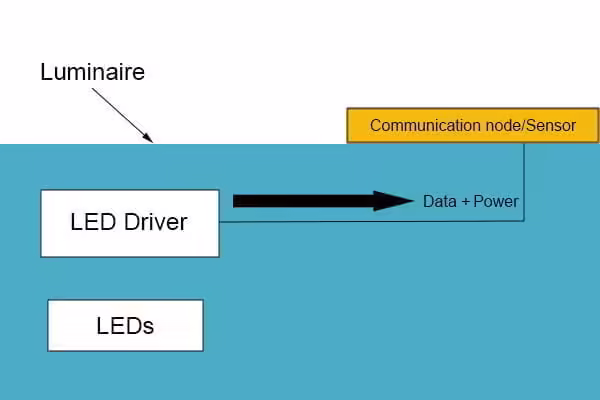

Intra-luminaire DALI-2
Chức năng này có một bus DALI-2 không rời khỏi đèn chiếu sáng mà thay vào đó kết nối với một cảm biến hoặc bộ thu phát không dây bên trong đèn chiếu sáng. Cảm biến này sẽ giao tiếp với các mạng khác. Các thông số kỹ thuật của nguồn điện D4i chủ yếu tập trung vào DALI-2 trong nội bộ đèn chiếu sáng như sau:
bằng cách cho phép các trình điều khiển đèn LED thông minh và đèn chiếu sáng có thể báo cáo một loạt dữ liệu vận hành, chẩn đoán và kiểm kê. IoT có thể được thực hiện thêm với các thông số kỹ thuật nguồn điện giúp đơn giản hóa việc bổ sung các cảm biến và nút liên lạc không dây vào đèn chiếu sáng.
Lưu ý rằng: Các thông số kỹ thuật nguồn điện D4i chủ yếu tập trung vào DALI-2 trong nội bộ đèn chiếu sáng.

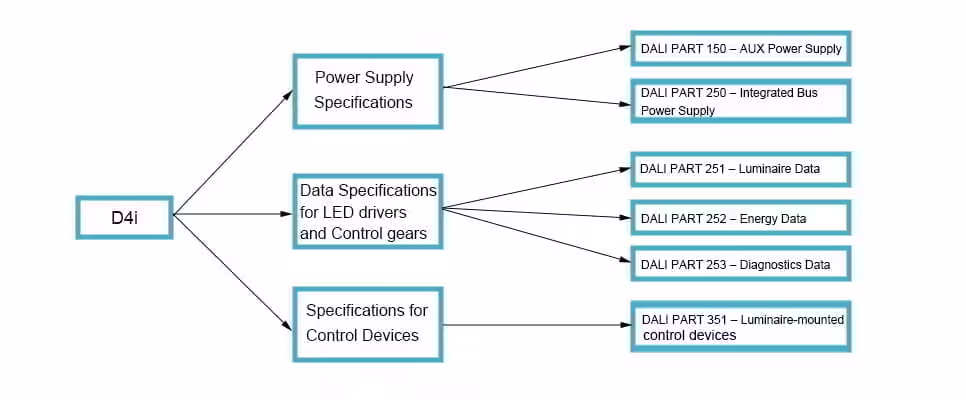

D4i hiện có những gì mới:
Thông số kỹ thuật nguồn điện
Bao gồm:
- DALI Phần 250 cho phép tích hợp nguồn điện bus trong bộ điều khiển, ví dụ như các trình điều khiển LED có thể cấp nguồn cho các thiết bị như cảm biến trên bus. Nguồn điện này có thể được kích hoạt hoặc vô hiệu hóa cho các hệ thống có nhiều nguồn điện bus. Tuy nhiên, chứng nhận D4i yêu cầu phần 250 này phải được tích hợp với nguồn điện bus được kích hoạt mặc định.
- DALI Phần 150 là nguồn điện phụ (AUX Power Supply). Phần này cho phép cung cấp nguồn điện 24V DC có thể được tích hợp vào bộ điều khiển hoặc thiết kế như một sản phẩm độc lập. Nó phù hợp nếu bạn có các thiết bị yêu cầu công suất cao, chẳng hạn như các bộ thu phát không dây trên diện rộng thành phố. Công suất tối đa là 6W.
Thông số kỹ thuật dữ liệu D4i cho Bộ điều khiển
D4i hiện đi kèm với các ngân hàng bộ nhớ DALI lưu trữ dữ liệu theo định dạng và vị trí chuẩn hóa. Dữ liệu như vậy cho D4i hiện có bộ nhớ DALI lưu trữ dữ liệu ở định dạng và vị trí tiêu chuẩn. Dữ liệu này cho phép bạn xác định việc quản lý tài sản và giám sát hiệu suất nâng cao. Dữ liệu bao gồm:
- DALI Phần 251 cho dữ liệu về đèn chiếu sáng. Bạn có thể truy cập thông tin về đèn của mình, chẳng hạn như mã ID, cường độ sáng, CCT & CRI, và phân bố ánh sáng từ bộ điều khiển, để quyết định cách quản lý tài sản của bạn.
- DALI Phần 252 cho báo cáo năng lượng. Bạn có thể truy cập dữ liệu thời gian thực về việc sử dụng năng lượng và công suất cho các bộ điều khiển của mình.
- DALI Phần 253 – Chẩn đoán và Bảo trì. Bảo trì dự đoán hiện có thể thực hiện từ dữ liệu thời gian thực cho bộ điều khiển và bóng đèn. Dữ liệu này bao gồm các điều kiện lỗi và thời gian hoạt động.
Lưu ý: Để đạt chứng nhận D4i cho bộ điều khiển của bạn, nó cần phải thực hiện các phần 250 và 251-253. Phần 150 là tùy chọn.
Thông số kỹ thuật D4i cho thiết bị điều khiển
Bao gồm:
- DALI Phần 351 cho các thiết bị điều khiển gắn trên đèn chiếu sáng. Phần này quy định bốn thiết bị điều khiển (1-4) có thể được cấp nguồn từ bus hoặc nguồn điện phụ AUX.
- Bộ điều khiển ứng dụng đa-master có/không có cảm biến. Được cấp nguồn bên ngoài.
- Bộ điều khiển ứng dụng đa-master có/không có cảm biến. Được cấp nguồn bên ngoài hoặc từ bus.
- Bộ điều khiển ứng dụng đa-master có thể có cảm biến, được cấp nguồn từ bus.
- Bộ điều khiển ứng dụng single-master có thể có cảm biến, được cấp nguồn từ bus hoặc từ nguồn bên ngoài.
Phần này cũng xác định các phạm vi khác cho các thiết bị điều khiển này, chẳng hạn như:
- Yêu cầu về tiêu thụ điện năng
- Cơ chế phân chia quyền kiểm soát giữa nhiều bộ điều khiển ứng dụng
- Định nghĩa bộ nhớ cho các thiết bị đa-master
Nhớ rằng: Để đạt chứng nhận D4i cho thiết bị điều khiển của bạn, nó cần thực hiện phần 351.
So sánh DALI, DALI-2 và D4i
Các tính năng độc quyền của D4i
So sánh các tính năng và thông số kỹ thuật của DALI, DALI-2 và D4i
D4i cũng là một thông số kỹ thuật từ DiiA, và nó được xây dựng dựa trên nền tảng của chứng nhận DALI-2. Điều thú vị là DALI-2 có thể hoạt động độc lập mà không cần đến D4i, nhưng ngược lại, D4i không thể hoạt động nếu không có DALI-2 làm cơ sở. Vậy các bộ phận và thông số kỹ thuật giữa DALI-1, DALI-2, và D4i khác nhau như thế nào?
Yêu cầu chung
| Phần IEC 62386 | Trạng thái | Áp dụng cho thử nghiệm DALI-1 | Áp dụng cho chứng nhận DALI-2 | Trạng thái cho D4i |
|---|---|---|---|---|
| 101 – Hệ thống | Đã căn chỉnh theo DALI-2 | Đúng | Đúng | Xây dựng trên DALI-2 |
| 102 – Thiết bị điều khiển | Đã căn chỉnh theo DALI-2 | Đúng | Đúng | Thêm nhiều tính năng hơn cho DALI-2 |
| 103 – Thiết bị điều khiển | Đã căn chỉnh theo DALI-2 | KHÔNG | Đúng | Thêm nhiều tính năng hơn cho DALI-2 |
Yêu cầu cụ thể cho thiết bị điều khiển
| Phần IEC 62386 | Trạng thái | Áp dụng cho thử nghiệm DALI-1 | Áp dụng cho chứng nhận DALI-2 | Trạng thái cho D4i |
|---|---|---|---|---|
| 201 – Đèn huỳnh quang | Đã căn chỉnh theo DALI-2 | Đúng | Không có | Không có |
| 202 – Trường hợp khẩn cấp tự quản | Đang cập nhật cho DALI-1 | Đúng | Đúng | Đúng |
| 203 – Đèn HID | Đã căn chỉnh theo DALI-1 | Đúng | Không có | Không có |
| 204 – Đèn halogen điện áp thấp | Được xuất bản dưới dạng DALI-1 | Đúng | Không có | Không có |
| 205 – Bộ điều chỉnh độ sáng đèn sợi đốt | Được xuất bản dưới dạng DALI-1 | Đúng | Đúng | Sẽ xây dựng trên DALI-2 |
| 206 – Chuyển đổi sang DC (0/1-10V) | DALI-1 đã được công bố | Đúng | Đúng | Vì vậy sẽ xây dựng trên DALI 2 |
| 207 – Mô-đun LED | DALI-2 Căn chỉnh | Đúng | Đúng | Áp dụng cho DALI-2 |
| 208 – Chuyển đổi | Được xuất bản dưới dạng DALI-1 | Đúng | Đúng | Sẽ xây dựng trên DALI-2 |
| 209 – Kiểm soát màu sắc | Được xuất bản dưới dạng DALI-1 | Không có | Đúng | Sẽ làm việc trên DALI-2 |
Yêu cầu cụ thể cho thiết bị điều khiển/đầu vào
| Phần IEC 62386 | Trạng thái | Có sẵn để thử nghiệm DALI-1 | Áp dụng cho chứng nhận DALI-2 | Trạng thái D4i |
|---|---|---|---|---|
| 301 – Nút nhấn | DALI-2 đã căn chỉnh | Không có | Đúng | Sẽ xây dựng trên DALI-2 |
| 302 – Thiết bị đầu vào tuyệt đối | DALI-2 đã căn chỉnh | Không có | Đúng | Sẽ xây dựng trên DALI-2 |
| 303 – Cảm biến chiếm dụng | DALI-2 đã căn chỉnh | Không có | Đúng | Sẽ làm việc trên DALI-2 |
| 304 – Cảm biến ánh sáng | DALI-2 đã căn chỉnh | Không có | Đúng | Xây dựng trên DALI-2 |
Thông số kỹ thuật của DiiA
Đây là những tính năng mới của D4i và không áp dụng cho DALI phiên bản 1.
| Kiểu | Phần DALI | Trạng thái | Có sẵn để chứng nhận DALI-2 | Có sẵn để chứng nhận D4i |
|---|---|---|---|---|
| Nguồn cung cấp AUX | 150- Nguồn điện AUX | Đã xuất bản | Đúng | Đúng |
| Thiết bị điều khiển – Bộ điều khiển LED | 250 – Nguồn điện Bus tích hợp | Đã xuất bản | Đúng | Đúng |
| Thiết bị điều khiển – Bộ điều khiển LED | 251 – Dữ liệu đèn chiếu sáng | Đã xuất bản | Đúng | Đúng |
| Thiết bị điều khiển – Đèn LED | 252 – Dữ liệu năng lượng | Đã xuất bản | Đúng | Đúng |
| Thiết bị điều khiển – Đèn LED | 253- Chẩn đoán và bảo trì | Đã xuất bản | Đúng | Đúng |
| Thiết bị điều khiển | 351- Thiết bị điều khiển gắn trên đèn | Đã xuất bản | Đúng | Đúng |
Sự khác biệt trong cách họ xử lý việc thử nghiệm và chứng nhận
| DALI Phiên bản 1 | DALI Phiên bản 2 | D4i | |
|---|---|---|---|
Quy trình kiểm tra | Kiểm tra sự tuân thủ dựa trên tuyên bố tự nguyện của nhà sản xuất. Kết quả kiểm tra không được DiiA xác minh độc lập. | Bao gồm bước xác minh để xác nhận kết quả thử nghiệm là chính xác và thành công. Thử nghiệm sử dụng ProbitLab2 | Kiểm tra là một phần mở rộng của DALI-2, sử dụng ProbitLab2 |
| Chứng nhận | Logo DALI-1 có sẵn cho các bộ điều khiển đã đăng ký (bộ điều khiển) đã vượt qua các bài kiểm tra DALI phiên bản 1 và được liệt kê trên trang web của DALI. | Chứng nhận DALI-2 được cấp cho các sản phẩm được chứng nhận đã vượt qua các bài kiểm tra DALI-2, với sự xác minh của DiiA. | Chứng nhận D4i dành cho các sản phẩm đã vượt qua bài kiểm tra DALI-2, triển khai thông số kỹ thuật DiiA mới, có xác minh của DiiA. |
| Sản phẩm hiển thị trên trang web | Đúng | Đúng | Đúng |
Thông số kỹ thuật mới của DiiA | Không áp dụng | Tùy chọn, nghĩa là bạn có thể nhận được chứng nhận DALI-2 mà không cần triển khai các bộ phận mới này | Yêu cầu triển khai các thông số kỹ thuật mới để có được Chứng nhận D4i. DALI phần 150 (nguồn điện AUX) là tùy chọn |
Giới thiệu về chứng nhận D4i
D4i là một phần mở rộng của chứng nhận DALI-2, với việc bổ sung các thông số kỹ thuật bắt buộc mới. Để một thiết bị, dù là thiết bị điều khiển hay thiết bị được điều khiển, đạt được chứng nhận D4i, thiết bị đó trước tiên phải đáp ứng các yêu cầu của chứng nhận DALI-2. Sau khi đáp ứng được các tiêu chuẩn cơ bản của DALI-2, thiết bị phải thực hiện các tính năng bắt buộc mới từ D4i, bao gồm:
- Trình điều khiển D4i phải triển khai phần 250 và các phần 251-253 của DALI để quy định các thông số kỹ thuật nguồn điện và thông số kỹ thuật dữ liệu cho bộ điều khiển.
- Các thiết bị điều khiển D4i cần triển khai phần 351 nhằm chuẩn hóa thêm các thiết bị điều khiển.
Ngoài ra, phần 150 dành cho Nguồn điện AUX là một tùy chọn trong chứng nhận D4i. Bạn có thể lựa chọn triển khai hoặc không mà vẫn được cấp chứng nhận.
Chứng nhận D4i được thực hiện bởi DALI Alliance và DiiA, đảm bảo rằng các sản phẩm DALI-2 tuân thủ các thông số kỹ thuật mới. Thiết bị đạt chứng nhận D4i sẽ được phép sử dụng nhãn hiệu D4i, nhưng chỉ các thành viên của DiiA mới được quyền sử dụng nhãn hiệu và chứng nhận này.
Sự khác biệt giữa ZHAGA-D4i và D4i
Chứng nhận Zhaga-D4i là một chương trình hợp tác, kết hợp DALI nội bộ đèn sử dụng trình điều khiển D4i với hệ thống kết nối Zhaga. Sự kết hợp này mang đến một giải pháp chuẩn hóa và đơn giản để kết nối các cảm biến hoặc nút giao tiếp với đèn chiếu sáng.
Hệ sinh thái sản phẩm Zhaga-D4i giúp tạo ra các bộ đèn LED thông minh, sẵn sàng cho kết nối IoT, với khả năng bền vững và đáp ứng tốt cho nhu cầu tương lai. Đây là giải pháp lý tưởng cho các hệ thống chiếu sáng thông minh, cung cấp khả năng nâng cấp và mở rộng dễ dàng khi cần.
| Zhaga – D4i | D4i | ||
|---|---|---|---|
| Logo | Các sản phẩm Zhaga D4i được chứng nhận có thể mang logo kép của Zhaga và D4i, cho phép tương tác tức thời giữa các cảm biến, nút truyền thông và đèn chiếu sáng. | Các sản phẩm được chứng nhận D4i sẽ chỉ mang logo D4i được xây dựng trên DALI-2. | |
Thủ tục chứng nhận | 1. Đèn chiếu sáng 2. Thiết bị điều khiển | 1. Đối với đèn chiếu sáng có chứng nhận Zhaga-D41, chúng phải chứa trình điều khiển LED D4i đã được xác nhận và phải tuân thủ theo sách Zhaga 18 và 20, bao gồm giao diện cơ học. 2. Các thiết bị điều khiển phải triển khai các thông số kỹ thuật D4i bao gồm phần 351. Nó cũng phải tuân thủ theo sách Zhaga 18/20 bao gồm giao diện cơ học. Sau đó, Zhaga có thể xác nhận chứng nhận Zhaga-D4i cho cả hai. | Các thiết bị chiếu sáng và điều khiển sẽ mang logo D4i sau khi lắp đặt các bộ phận DALI tương ứng. |
| Sản phẩm có thể được chứng nhận | 1. Đèn chiếu sáng 2. Thiết bị điều khiển | 1. Đèn chiếu sáng có ổ cắm Zhaga được cấp nguồn có thể chứa thiết bị điều khiển Zhaga-D4i. Đèn chiếu sáng như vậy sử dụng các thành phần D4i được chứng nhận, ví dụ như trình điều khiển đèn LED D4i 2. Thiết bị điều khiển là thiết bị điều khiển D4i được chứng nhận với đầu nối Zhaga. Ví dụ, các nút điều khiển có thể giao tiếp không dây với các mạng bên ngoài. | 1. Đèn chiếu sáng đáp ứng các thông số kỹ thuật của DiiA tức là phần DALI (250) và (251-253) Thiết bị điều khiển thực hiện phần 351 |
Hãy cùng xem xét sự khác biệt trong hai ứng dụng ngoài trời: Một ứng dụng với Zhaga-D4i và ứng dụng còn lại chỉ sử dụng D4i.
| Lựa chọn | Hệ thống Zhaga-D4i | Hệ thống D4i |
|---|---|---|
| Thiết bị điều khiển | Nút giao tiếp hoặc cảm biến với Zhaga Book 18 | Nút giao tiếp với DALI phần 351 (Thiết bị điều khiển gắn trên đèn) |
| Thiết bị điều khiển | Sách Zhaga 18 cho nút tiếp nhận | DALI phần 350 |
| Xe buýt | Xe buýt DALI nội bộ | Xe buýt DALI nội bộ |
| Nguồn điện | Nguồn điện AUX | Nguồn điện AUX tùy chọn |
| Tài xế | Trình điều khiển D4i | Bộ điều khiển LED D4i có nguồn điện bus tích hợp và dữ liệu DALI |
| Bánh răng điều khiển | ĐÈN LED | ĐÈN LED |
| Thiết bị điều khiển | Sách thứ hai 18 dành cho các cảm biến thứ cấp. | DALI phần 350 dành cho cảm biến thứ cấp. |
Bản tóm tắt
DiiA, còn được gọi là Liên minh DALI, là tổ chức phát triển và quản lý các thông số kỹ thuật DALI mới, đồng thời phụ trách nhãn hiệu DALI-1, DALI-2 và thực hiện chứng nhận D4i.
D4i là một thông số kỹ thuật mới từ DiiA, được xây dựng dựa trên nền tảng của DALI-2, nhằm hỗ trợ DALI trong kỷ nguyên IoT. Thông số kỹ thuật của D4i tập trung vào việc điều khiển đèn chiếu sáng và quản lý nguồn điện cho hệ thống DALI.
D4i hỗ trợ DALI trong kỷ nguyên IoT qua hai cách:
- Cung cấp tập dữ liệu phong phú: Chuẩn hóa cách lưu trữ và truy cập dữ liệu từ trình điều khiển.
- Quy định nguồn điện: Đơn giản hóa việc bổ sung các cảm biến và thiết bị truyền thông vào đèn chiếu sáng.
Vì D4i được xây dựng dựa trên DALI-2, DALI-2 có thể hoạt động độc lập mà không cần D4i, nhưng D4i không thể hoạt động mà không có DALI-2. Ngược lại, DALI-1 và DALI-2 có thể hoạt động độc lập với nhau.
Chứng nhận D4i là một phần mở rộng của chứng nhận DALI-2, yêu cầu triển khai các phần DALI mới. Trong đó, phần 105 là tùy chọn cho chứng nhận D4i.
D4i tương thích với các hệ thống đầu nối ổ cắm của Zhaga, tạo điều kiện cho chương trình Zhaga-D4i chung. Chứng nhận Zhaga-D4i là kết quả của sự kết hợp giữa các thành phần từ Zhaga và D4i, giúp tạo ra hệ thống chiếu sáng LED thông minh, dễ dàng kết nối với IoT.
Chương trình chung này không chỉ mang đến các giải pháp đèn LED thông minh mà còn đảm bảo tính bền vững cho tương lai, nhờ khả năng nâng cấp và mở rộng khi cần thiết, đáp ứng tốt các yêu cầu kết nối IoT trong hệ thống chiếu sáng hiện đại.
