1. Dự án xưởng cơ khí Duy Mạnh là gì?
Đây là dự án cải tạo chiếu sáng do POTECH thực hiện cho xưởng cơ khí chế tạo máy Duy Mạnh, dùng đèn LED highbay POTECH PT-HBL-100-N thay cho hệ đèn cũ. Kết quả ghi nhận: độ rọi trung bình 200 lux đúng theo yêu cầu thiết kế ban đầu và giảm khoảng 70% điện năng cho hệ chiếu sáng.

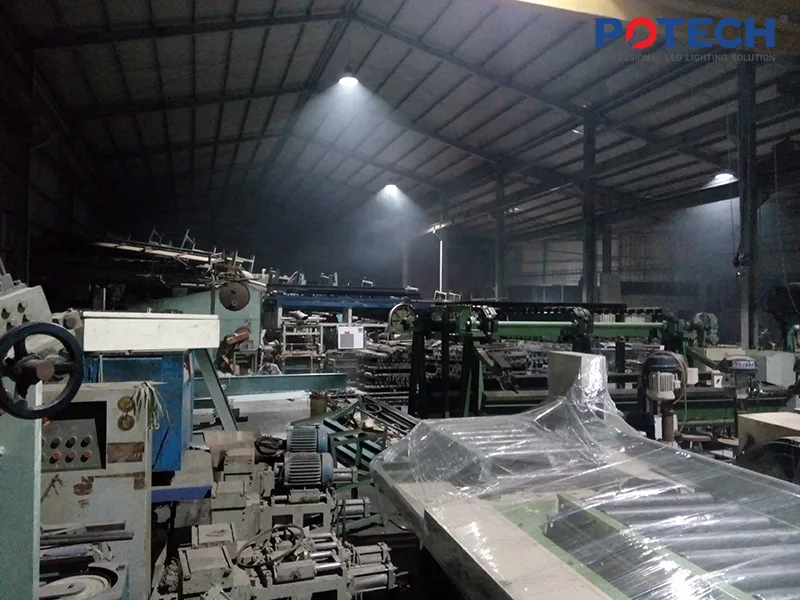

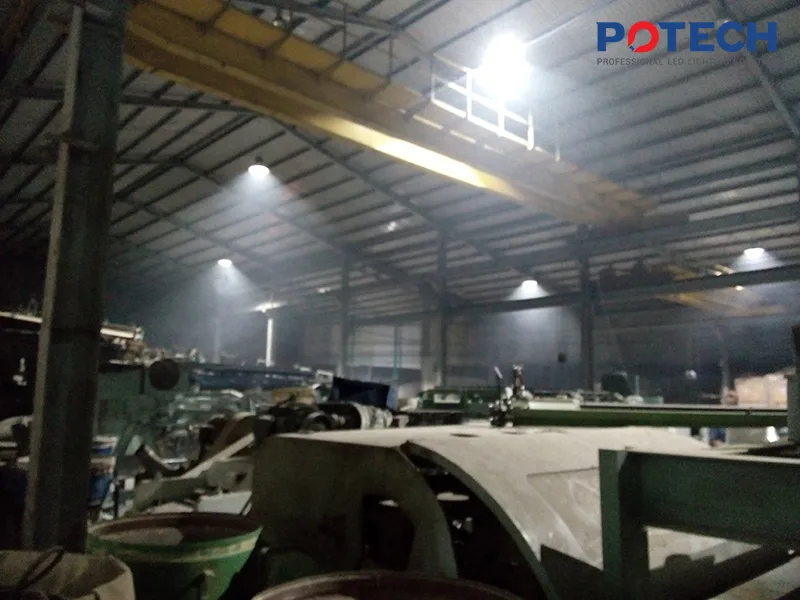

Xưởng vận hành máy tiện, máy phay, dây chuyền cán và có công đoạn sơn dặm vỏ máy. Đây là ba nhóm công việc đặt ra ba yêu cầu chiếu sáng khác nhau, nên bài toán không chỉ là lắp đủ số bộ đèn.
2. Xưởng có cầu trục thì chiếu sáng khó ở chỗ nào?

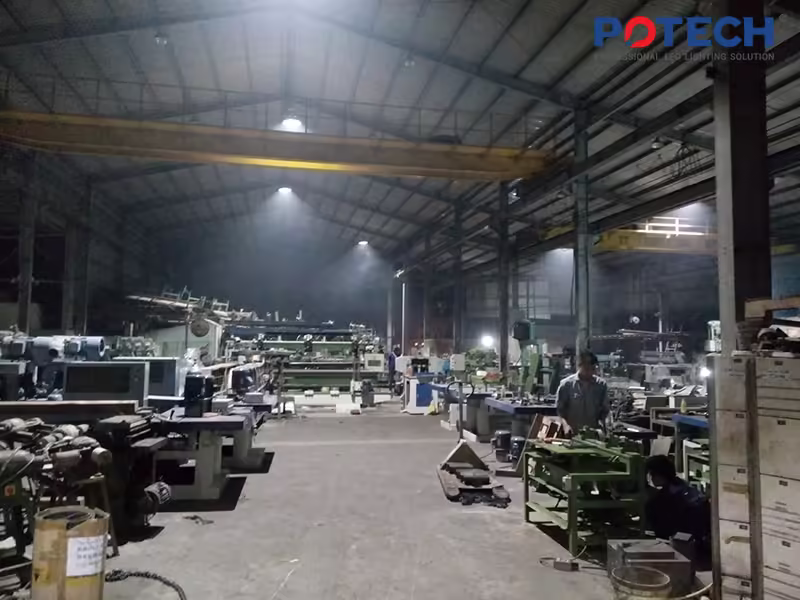

Nhìn ảnh công trình thấy rõ dầm cầu trục chạy dọc suốt chiều dài xưởng. Đây là điểm khác biệt lớn nhất giữa xưởng cơ khí và nhà kho thông thường, và là thứ quyết định cách treo đèn.
Thứ nhất, đèn không được lấn vào hành trình cầu trục. Cầu trục chạy tới đâu thì khoảng không phía dưới ray phải trống tới đó. Đèn buộc phải treo cao hơn ray, hoặc nép sang hai bên ngoài phạm vi cầu trục. Điều này khóa luôn chiều cao treo, không còn tự do hạ đèn xuống thấp cho sáng như xưởng không có cầu trục.
Thứ hai, cầu trục tạo bóng đổ di động. Khi dầm cầu trục và vật nâng đi qua, chúng che một phần ánh sáng và kéo theo một vệt tối chạy dọc xưởng. Nếu đèn bố trí thưa, vệt tối này quét qua đúng chỗ thợ đang đứng máy. Cách xử lý là tăng độ chồng lấn giữa các đèn để mỗi điểm làm việc nhận sáng từ nhiều bộ, mất một bộ vẫn còn bộ khác bù vào.
Thứ ba, rung động. Cầu trục chạy và phanh truyền rung qua kết cấu thép tới chỗ treo đèn. Móc treo phải chắc, có khóa chống tuột, và mạch điều khiển phải chịu được rung lâu dài.
3. Tiêu chuẩn chiếu sáng cho xưởng cơ khí
Theo TCVN 7114-1 về chiếu sáng nơi làm việc trong nhà, các mức áp dụng cho xưởng cơ khí như sau.
| Khu vực / Công việc | Em (lux) | U0 | Ra |
|---|---|---|---|
| Lối đi, khu vực lưu vật tư | 150 | 0,4 | 60 |
| Gia công thô, hàn | 300 | 0,6 | 60 |
| Tiện, phay, khoan chính xác | 500 | 0,6 | 60 |
| Sơn, kiểm tra màu | 750 | 0,7 | 90 |
Cách đọc bảng này cho đúng: mức 200 lux của dự án là độ rọi trung bình toàn xưởng, đủ cho di chuyển, vận hành máy và thao tác chung. Với bàn tiện, bàn phay và bàn kiểm tra, cách làm đúng là bổ sung đèn cục bộ ngay tại máy thay vì nâng độ rọi toàn xưởng lên 500 lux. Đèn cục bộ đặt gần điểm gia công vừa rẻ hơn nhiều, vừa cho ánh sáng hắt đúng góc để thấy được đường dao và phoi.

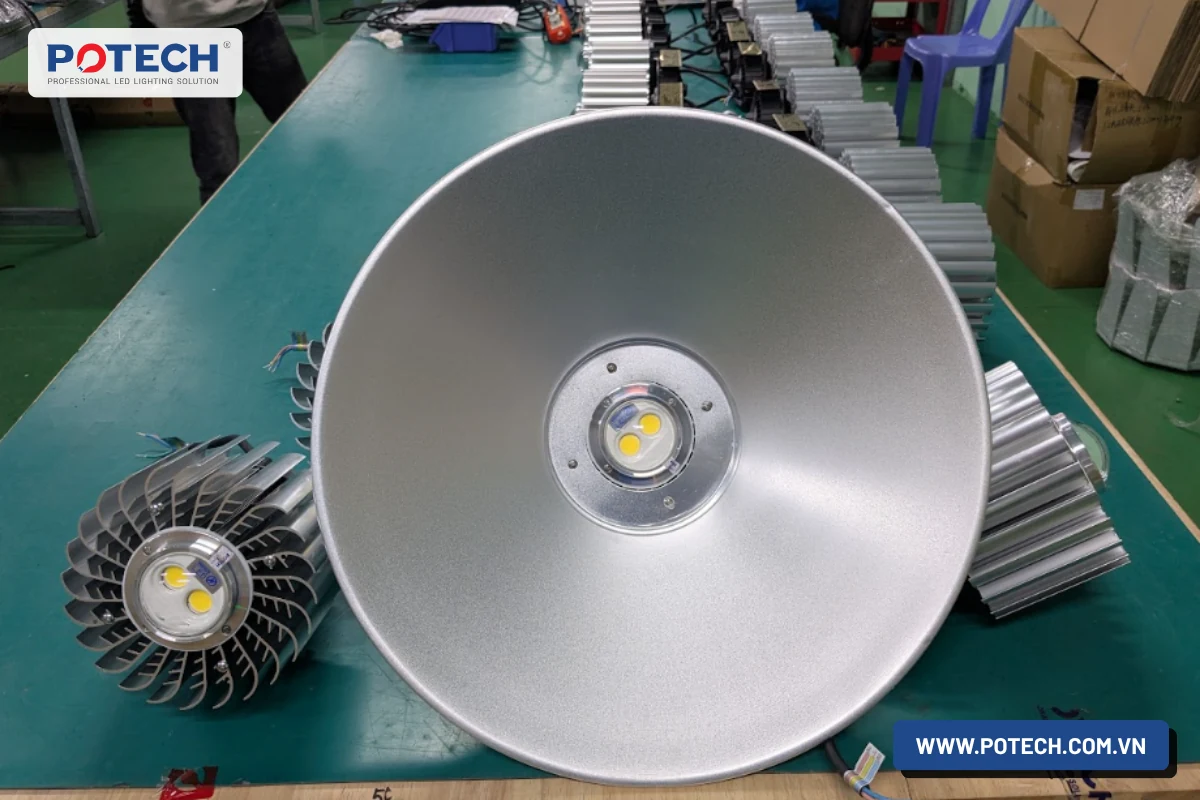

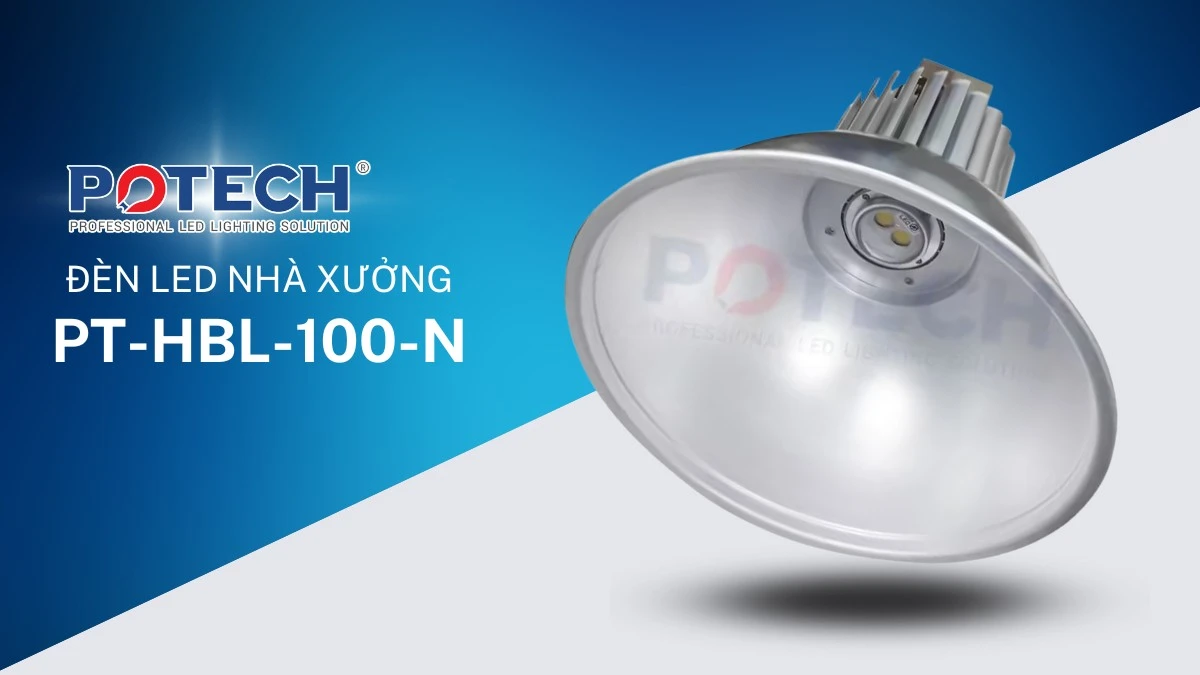

4. Đèn LED highbay POTECH PT-HBL-100-N
| Thuộc tính | Giá trị |
|---|---|
| Mã sản phẩm | PT-HBL-100-N |
| Công suất | 100 W |
| Quang thông | 12.500 lm |
| Hiệu suất phát quang | 125 lm/W |
| Chip LED | Nichia, Nhật Bản |
| Nhiệt độ màu | 2700K đến 6500K |
| Chỉ số hoàn màu | Ra > 80 |
| Chiều cao lắp phù hợp | 8 m đến 12 m |
| Tản nhiệt | nhôm khối |
Cùng dòng đèn này, POTECH đã lắp 145 bộ PT-HBL-100 ở độ cao 8 m cho nhà máy nhựa Tín An. Xưởng cơ khí trần cao tương đương thì tham chiếu được quy mô đó.
Thông số đầy đủ nằm ở trang sản phẩm đèn LED nhà xưởng 100W PT-HBL-100-N. Xưởng trần cao hơn hoặc cần độ rọi lớn hơn thì xem thêm dải đèn LED nhà xưởng.
5. Số liệu kiểm chứng của dòng đèn PT-HBL
Các biểu đồ đo thực tế của dòng PT-HBL.
6. Vì sao chỉ số hoàn màu quan trọng với công đoạn sơn dặm vỏ máy
Xưởng có công đoạn sơn dặm vỏ máy, tức sơn vá lại những chỗ xước hoặc chỗ mới gia công sao cho ăn màu với phần vỏ cũ. Đây là công việc phán đoán bằng mắt, và nó phụ thuộc hoàn toàn vào chất lượng ánh sáng.
Đèn cao áp thủy ngân và natri có chỉ số hoàn màu rất thấp, nhiều loại chỉ Ra 20 đến 40. Dưới thứ ánh sáng đó, hai màu sơn lệch nhau vẫn trông như một. Thợ dặm xong thấy ổn, sáng hôm sau đưa máy ra ngoài trời mới lộ vệt sơn khác màu, phải làm lại.
Ra > 80 của đèn LED giải quyết đúng chỗ này. Màu nhìn dưới đèn gần với màu nhìn dưới ánh sáng ban ngày, nên thợ dặm được đúng ngay từ lần đầu. Với khu vực chuyên kiểm tra màu, TCVN khuyến nghị Ra từ 90 trở lên, nên nếu xưởng có bàn kiểm màu riêng thì nên bố trí đèn CRI cao tại đó.
7. Bật tắt tức thì: khác biệt lớn nhất so với đèn cao áp
Đây là lợi ích ít được nói tới nhưng người vận hành xưởng cảm nhận rõ nhất.
Đèn cao áp cần vài phút để sáng đủ sau khi bật. Tệ hơn, khi mất điện thoáng qua rồi có lại, bóng đang nóng không mồi lại được ngay mà phải chờ nguội, thường 5 đến 15 phút. Trong khoảng đó cả xưởng tối, máy móc phải dừng.
Đèn LED sáng tức thì và không có thời gian mồi lại. Chớp điện xong là đèn sáng ngay, thợ quay lại máy luôn. Với xưởng cơ khí có cầu trục đang treo tải, việc mất sáng vài phút không chỉ là mất năng suất mà còn là vấn đề an toàn.
Bật tắt tức thì cũng mở ra cách tiết kiệm mà đèn cao áp không làm được: tắt đèn ở khu vực không có người. Với đèn cao áp không ai dám tắt vì bật lại quá lâu, nên đèn cứ sáng suốt ca kể cả ở khu vực bỏ trống.
8. Kết quả đạt được
| Hạng mục | Kết quả |
|---|---|
| Độ rọi trung bình | 200 lux, đạt yêu cầu thiết kế ban đầu |
| Điện năng tiêu thụ | giảm khoảng 70% so với hệ cũ |
| Chất lượng màu | Ra > 80, sơn dặm ăn màu chuẩn hơn |
| Ca tối | đủ sáng để vận hành máy tiện và phay |
| Điều khiển | bật tắt tức thì, không chờ mồi lại |
| Thi công | dùng lại tuyến điện có sẵn, không kéo thêm dây |
Điểm đáng chú ý về thi công: hệ đèn mới lắp vào đúng tuyến điện cũ, không phải kéo thêm dây hay bổ sung tủ điện. Vì đèn LED rút dòng thấp hơn nhiều so với đèn cao áp cùng độ sáng, tiết diện dây và aptomat có sẵn thường đã dư. Nhờ vậy xưởng không phải dừng sản xuất dài ngày để đi lại đường điện.
9. Hình ảnh công trình
10. Câu hỏi thường gặp
Xưởng cơ khí cần bao nhiêu lux?
Theo TCVN 7114-1: lối đi và khu lưu vật tư 150 lux, gia công thô và hàn 300 lux, tiện phay khoan chính xác 500 lux, khu sơn và kiểm tra màu 750 lux với Ra từ 90. Cách làm tiết kiệm là lấy một mức nền cho toàn xưởng rồi bổ sung đèn cục bộ tại các máy cần nhìn chi tiết.
Xưởng có cầu trục thì treo đèn ở đâu?
Treo cao hơn ray cầu trục hoặc nép sang hai bên ngoài hành trình cầu trục. Không bao giờ để đèn nhô vào khoảng không mà cầu trục hoặc vật nâng đi qua. Vì chiều cao treo bị khóa, nên bù lại bằng cách bố trí đèn dày hơn để tăng độ chồng lấn, tránh vệt tối chạy theo cầu trục.
Thay đèn cao áp bằng LED có phải kéo lại dây điện không?
Phần lớn trường hợp là không. Đèn LED cùng độ sáng rút dòng thấp hơn nhiều so với đèn cao áp, nên dây và aptomat cũ thường đã dư tải. Dự án này dùng lại nguyên tuyến điện có sẵn. Vẫn nên cho thợ điện kiểm tra tình trạng dây cũ trước khi đấu.
Đèn LED có chịu được rung từ máy và cầu trục không?
Đèn LED không có sợi đốt hay bóng thủy tinh áp suất nên chịu rung tốt hơn hẳn đèn cao áp. Điều cần chú ý là bộ phận treo: dùng móc có khóa chống tuột, siết chặt và kiểm tra định kỳ, nhất là các bộ nằm gần ray cầu trục.
POTECH có tính toán chiếu sáng trước khi báo giá không?
Có. Gửi mặt bằng xưởng, chiều cao trần, vị trí ray cầu trục và loại máy đang dùng, POTECH lập hồ sơ DIALux evo tính ra số bộ đèn, độ rọi và độ đồng đều trước khi bạn quyết định. Xem ví dụ tại dự án nhà máy ván ép TEKCOM.
