1. Dự án TEKCOM là gì?
Dự án TEKCOM là dự án chiếu sáng công nghiệp do POTECH thực hiện cho nhà máy sản xuất ván ép TEKCOM. Phạm vi dự án bao gồm 04 chuyền xếp lớp và khu vực ép phim với tổng diện tích 1.418,55 m². Mục tiêu chính của dự án là thay thế hệ thống đèn cao áp metal halide và đèn huỳnh quang công nghiệp đã xuống cấp bằng đèn LED highbay POTECH HBL2-100W, qua đó nâng độ rọi trung bình trên chuyền sản xuất từ dưới 150 lux lên 282 lux và cắt giảm 50–70 % điện năng tiêu thụ cho hệ thống chiếu sáng.
TEKCOM là doanh nghiệp sản xuất ván ép và ván phủ phim quy mô công nghiệp tại Việt Nam. Nhà máy của TEKCOM vận hành liên tục với nhiều chuyền xếp lớp – bóc gỗ – ép phim hoạt động song song, do đó hệ thống chiếu sáng cần đảm bảo ổn định, đủ sáng và tối ưu chi phí điện năng.

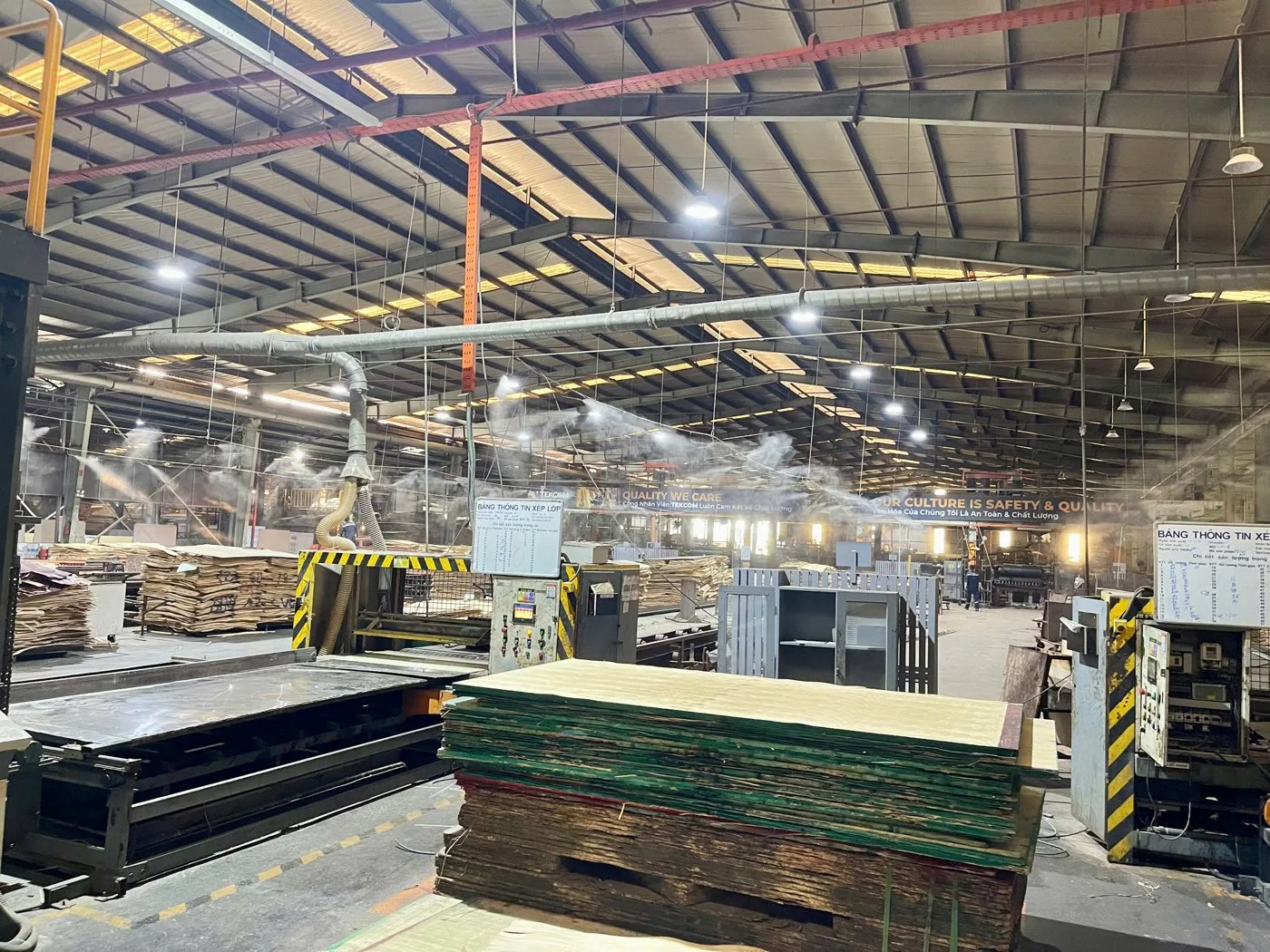

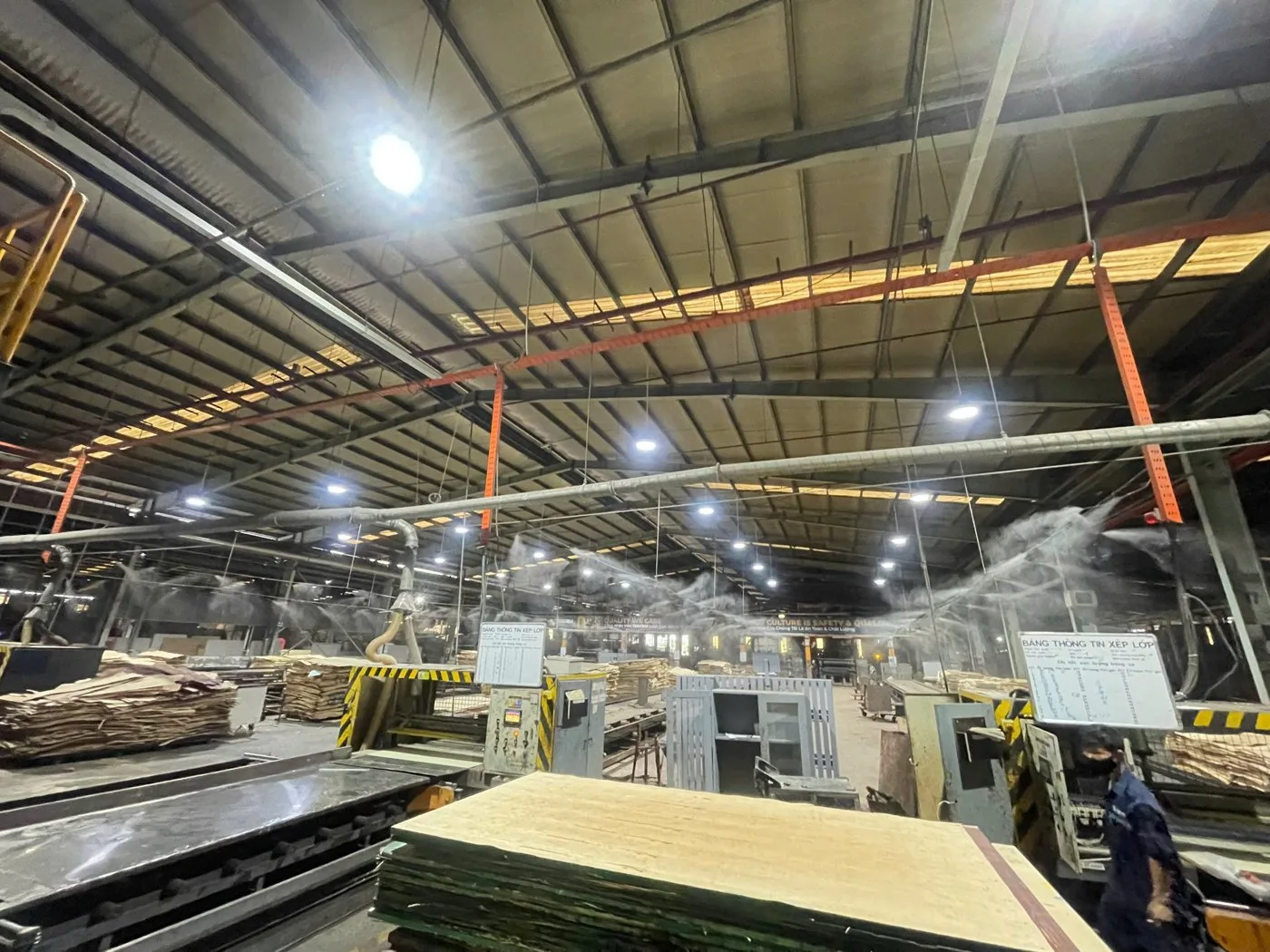

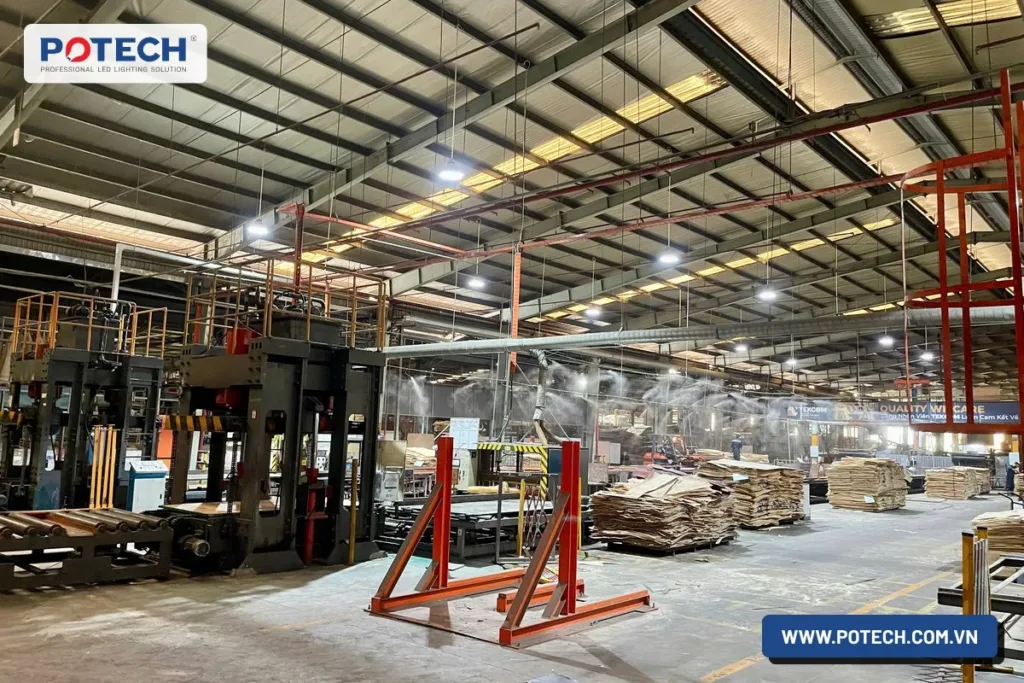

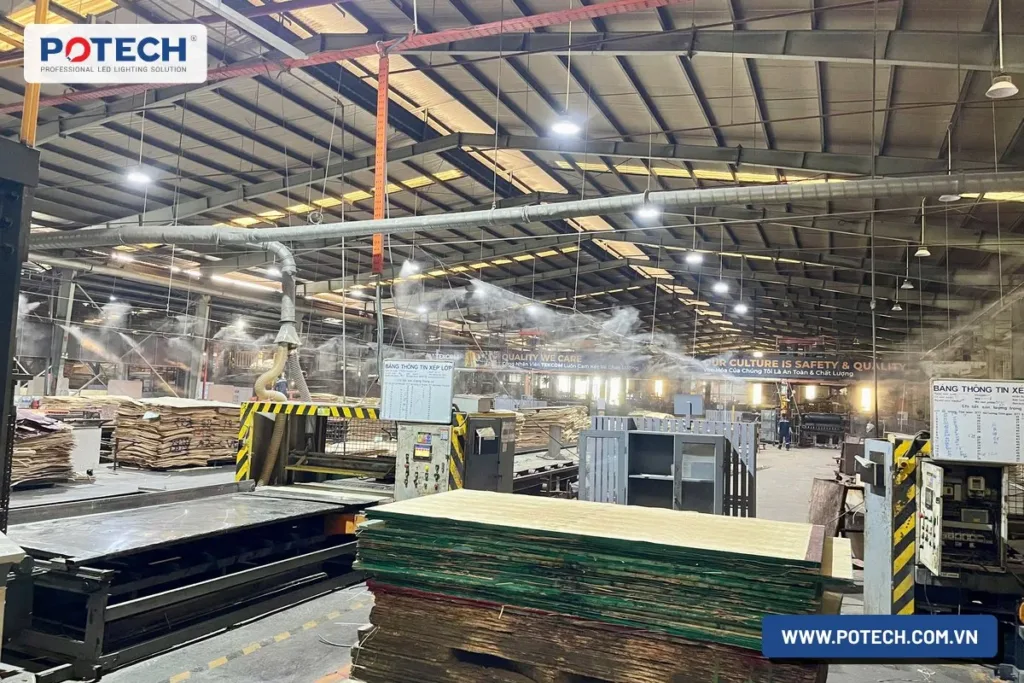

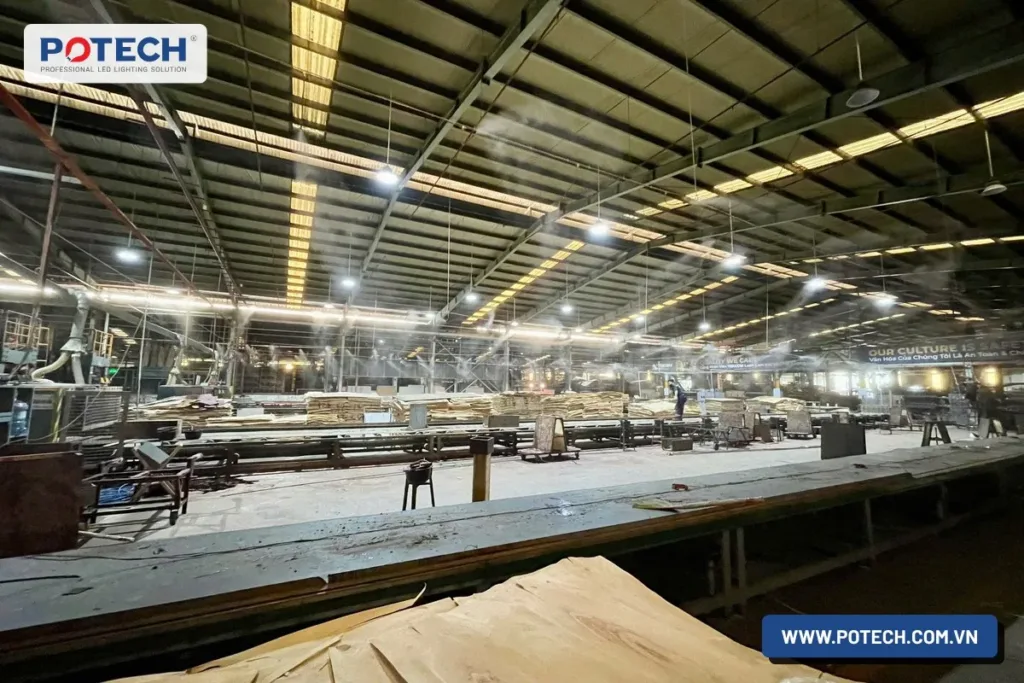

2. Hiện trạng chiếu sáng trước cải tạo

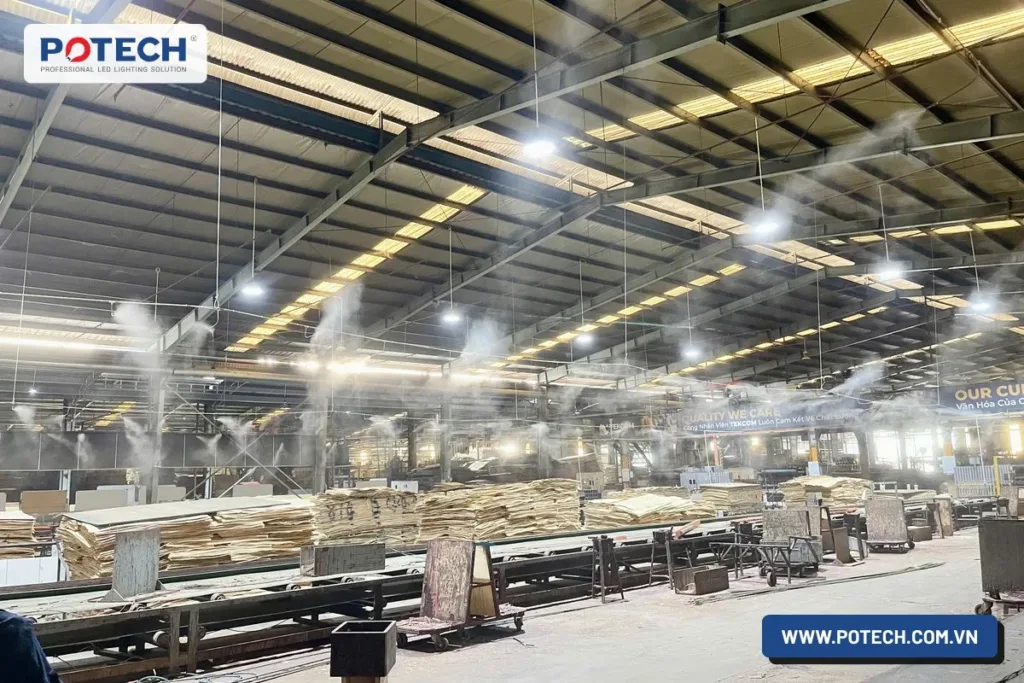

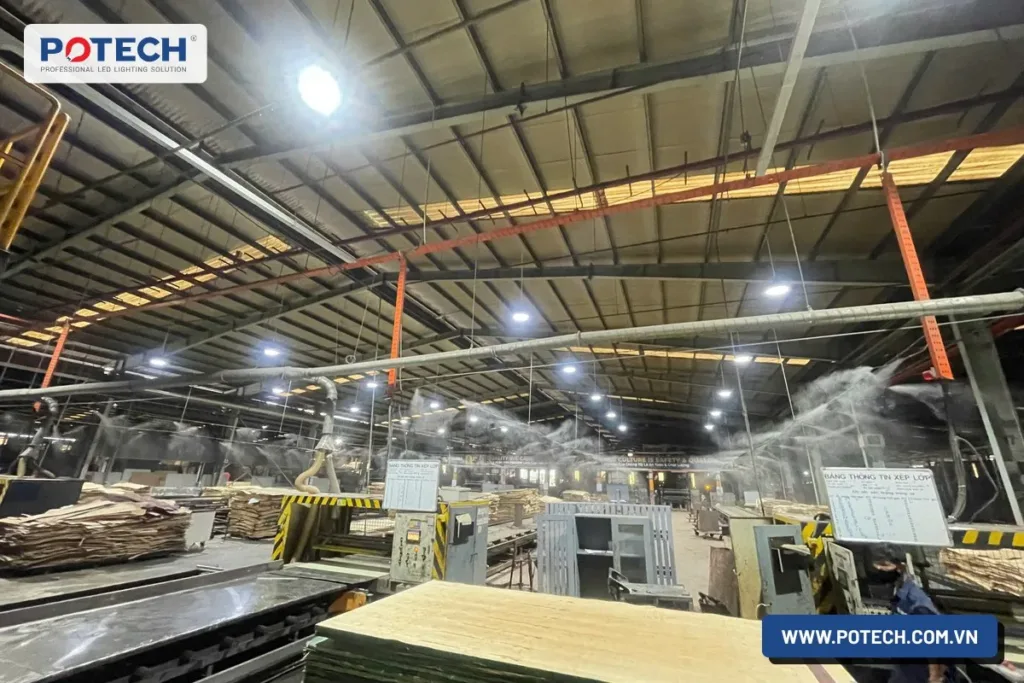

Trước khi cải tạo, hệ thống chiếu sáng tại khu vực xếp lớp và ép phim của TEKCOM sử dụng đèn cao áp metal halide 250–400 W kết hợp đèn huỳnh quang công nghiệp T8. Sau nhiều năm vận hành, hệ thống bộc lộ bốn nhóm hạn chế chính:
- Độ rọi thấp: độ rọi đo thực tế trên mặt phẳng làm việc dưới 150 lux, thấp hơn ngưỡng tối thiểu 300 lux của TCVN 7114-1:2008 cho khu vực gia công gỗ.
- Suy giảm quang thông: đèn metal halide suy giảm 30–40 % quang thông sau 8.000 giờ vận hành, tạo ra các vùng tối xen kẽ trên chuyền.
- Tiêu thụ điện cao: đèn cao áp dùng chấn lưu cảm kháng có tổn thất 10–15 %, đồng thời tỏa nhiều nhiệt làm tăng tải điều hòa nhà xưởng.
- Chi phí bảo trì lớn: đèn lắp ở độ cao 7–9 m, tuổi thọ chỉ 8.000–12.000 giờ, đòi hỏi xe nâng và dừng chuyền thường xuyên để thay thế.
3. Yêu cầu chiếu sáng cho nhà máy ván ép theo TCVN 7114-1
Yêu cầu chiếu sáng cho nhà máy sản xuất ván ép tại Việt Nam được quy định trong tiêu chuẩn TCVN 7114-1:2008 (chiếu sáng nơi làm việc trong nhà), tương đương với EN 12464-1 của Châu Âu. Các chỉ tiêu chính áp dụng cho khu vực sản xuất ván ép gồm:
| Khu vực / Hoạt động | Em (lux) | UGRL | U0 | Ra (CRI) |
|---|---|---|---|---|
| Gia công gỗ – chuyền sản xuất | 300 | 25 | 0,60 | 80 |
| Kiểm tra chất lượng, xếp lớp ván | 500 | 22 | 0,70 | 80 |
| Khu vực ép phim, dán phủ | 300 | 25 | 0,60 | 80 |
Ngoài độ rọi và độ đồng đều, hệ thống chiếu sáng cho nhà máy ván ép cần đáp ứng thêm các yêu cầu thực tế: nhiệt độ màu trung tính 5000K – 5700K để dễ phát hiện lỗi bề mặt ván, cấp bảo vệ tối thiểu IP65 do môi trường nhiều bụi gỗ và độ ẩm cao, hiệu suất phát quang ≥ 120 lm/W để giảm mật độ công suất chiếu sáng (LPD).
4. Đèn LED highbay POTECH HBL2-100W: thông số kỹ thuật
Đèn LED highbay POTECH HBL2-100W (mã PT-HBL2-100-N) là dòng đèn LED chiếu sáng nhà xưởng công suất 105 W do POTECH thiết kế và sản xuất, sử dụng 112 chip LED Nichia NF2W757GRT-V4 (Nhật Bản). Đèn được tối ưu cho không gian trần cao 6–12 m, phù hợp với nhà máy sản xuất ván ép, dệt may, cơ khí và logistics.
| Thuộc tính | Giá trị |
|---|---|
| Mã sản phẩm | PT-HBL2-100-N (HBL2-002-010121) |
| Công suất tiêu thụ | 105 W |
| Quang thông luminaire | 13.379 lm |
| Hiệu suất phát quang | ≈ 127 lm/W |
| Chip LED | Nichia NF2W757GRT-V4 – 112 chip/bộ |
| Chỉ số hoàn màu (CRI) | ≥ 80 |
| Nhiệt độ màu (CCT) | 5000K – 5700K (Neutral / Daylight) |
| Phân loại CIE / CIE Flux Code | 100 / 67-97-99-100-100 |
| Cấp bảo vệ | IP65 – chống bụi, chống ẩm |
| Điện áp hoạt động | 180 – 240 VAC, 50/60 Hz |
| Tuổi thọ | ≥ 50.000 giờ |
| Bảo hành | 5 năm – chính hãng POTECH |
5. Thiết kế chiếu sáng DIALux evo
Thiết kế chiếu sáng cho dự án TEKCOM được POTECH thực hiện trên phần mềm DIALux evo – công cụ mô phỏng chiếu sáng tiêu chuẩn của ngành. File IES của đèn HBL2-100W được nhập trực tiếp vào DIALux để đảm bảo kết quả tính toán đúng với đặc tính phát quang thực tế của sản phẩm.
Thông số đầu vào
| Thông số đầu vào | Giá trị |
|---|---|
| Kích thước khu vực tính toán | 42,00 m × 33,77 m |
| Diện tích sàn | 1.418,55 m² |
| Chiều cao trần | 9,00 m |
| Chiều cao lắp đặt đèn | 7,00 m |
| Chiều cao mặt phẳng làm việc | 0,75 m |
| Hệ số bảo trì (MF) | 0,90 |
| Hệ số phản xạ trần / tường / sàn | 70 % / 50 % / 20 % |
| Số lượng đèn HBL2-100W | 24 bộ |
| Tổng công suất chiếu sáng | 2.520 W |
| Mật độ công suất chiếu sáng (LPD) | 1,78 W/m² (0,84 W/m² trên 100 lx) |

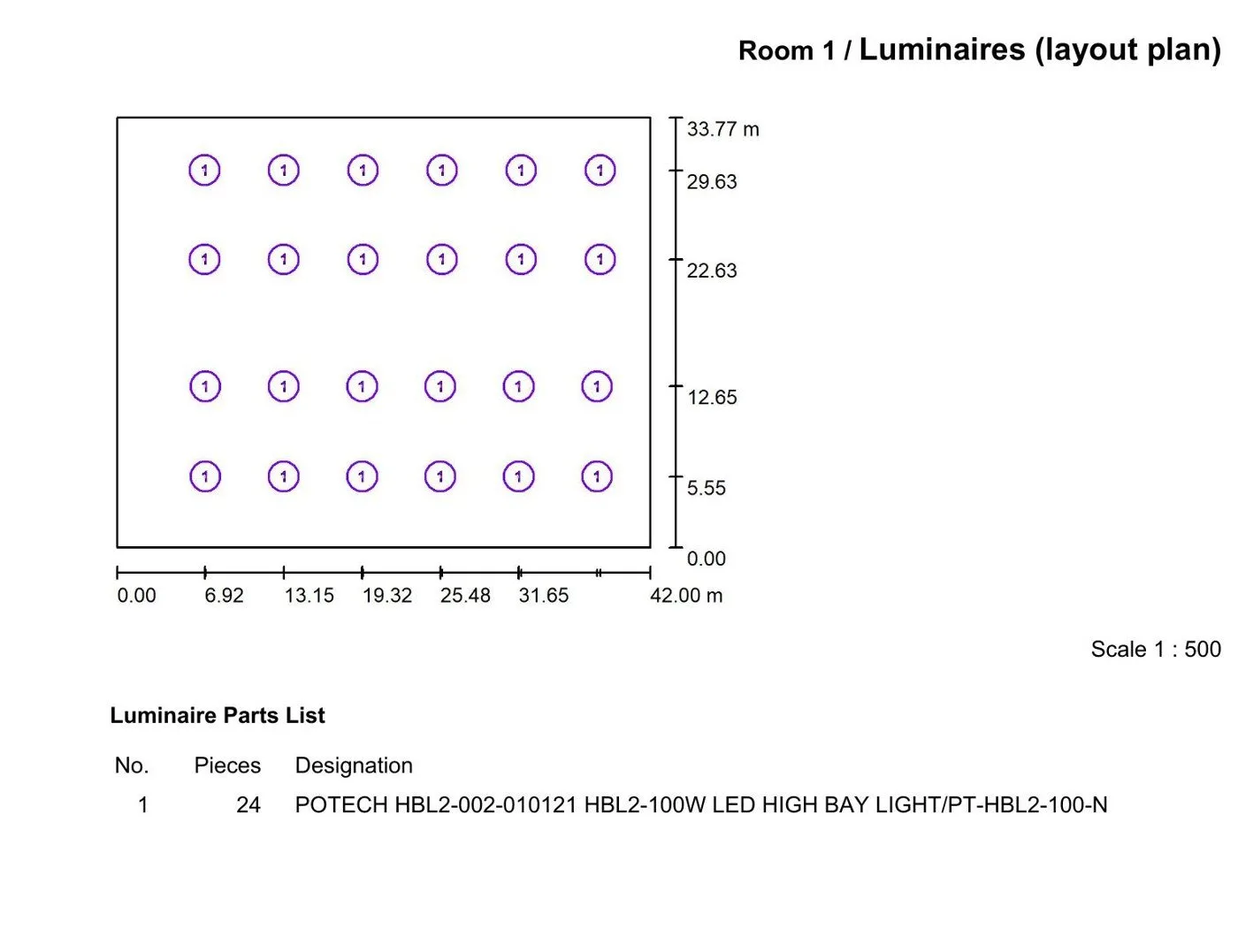

Bố trí đèn trên mặt bằng
24 bộ đèn HBL2-100W được bố trí thành 4 hàng song song với phương các chuyền xếp lớp, mỗi hàng 6 bộ. Khoảng cách giữa các đèn được tối ưu để vùng chồng lấn quang thông phủ kín toàn bộ chuyền sản xuất, hạn chế đổ bóng từ kết cấu giàn thép và đường ống hút bụi treo trên trần.

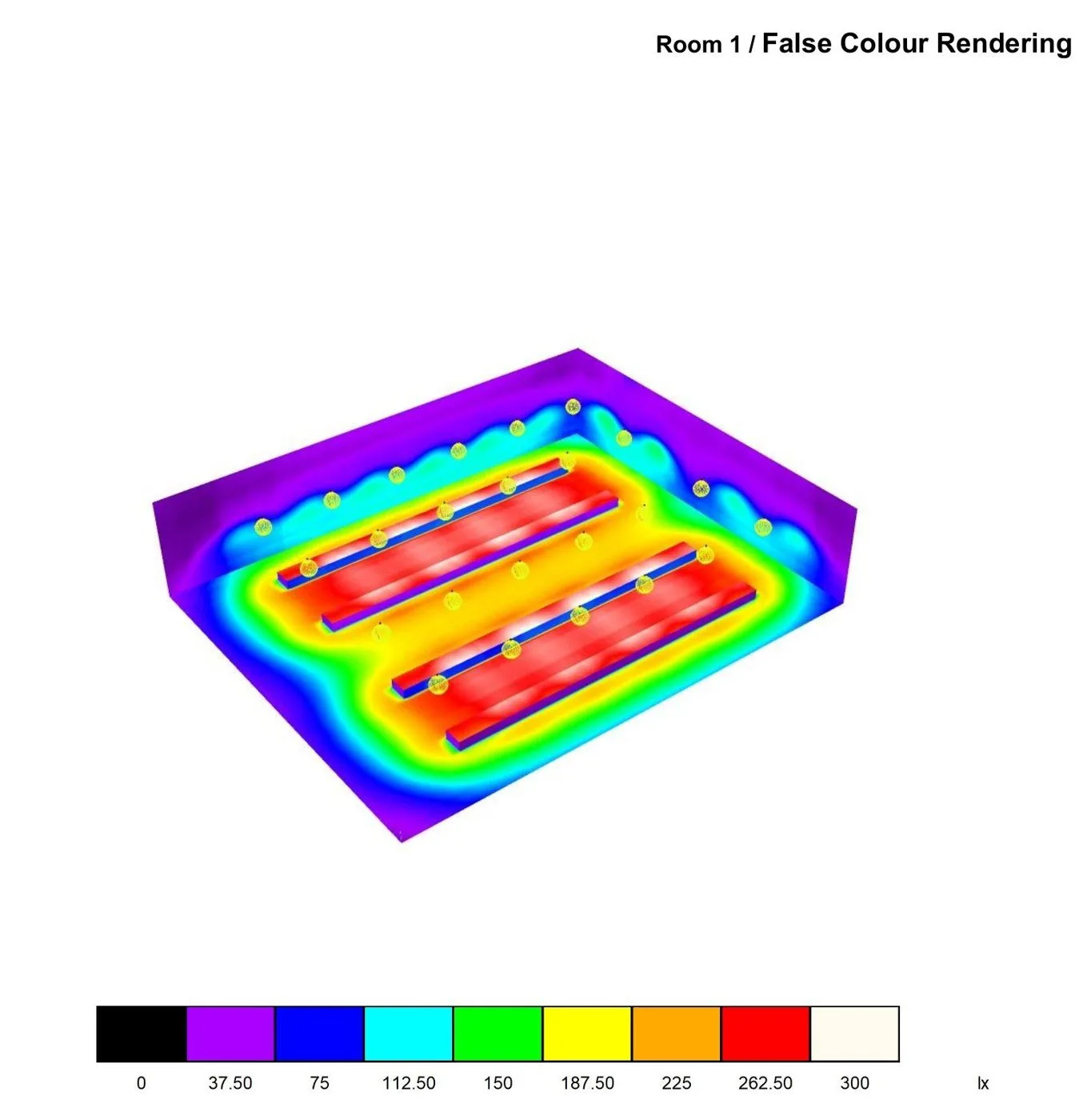

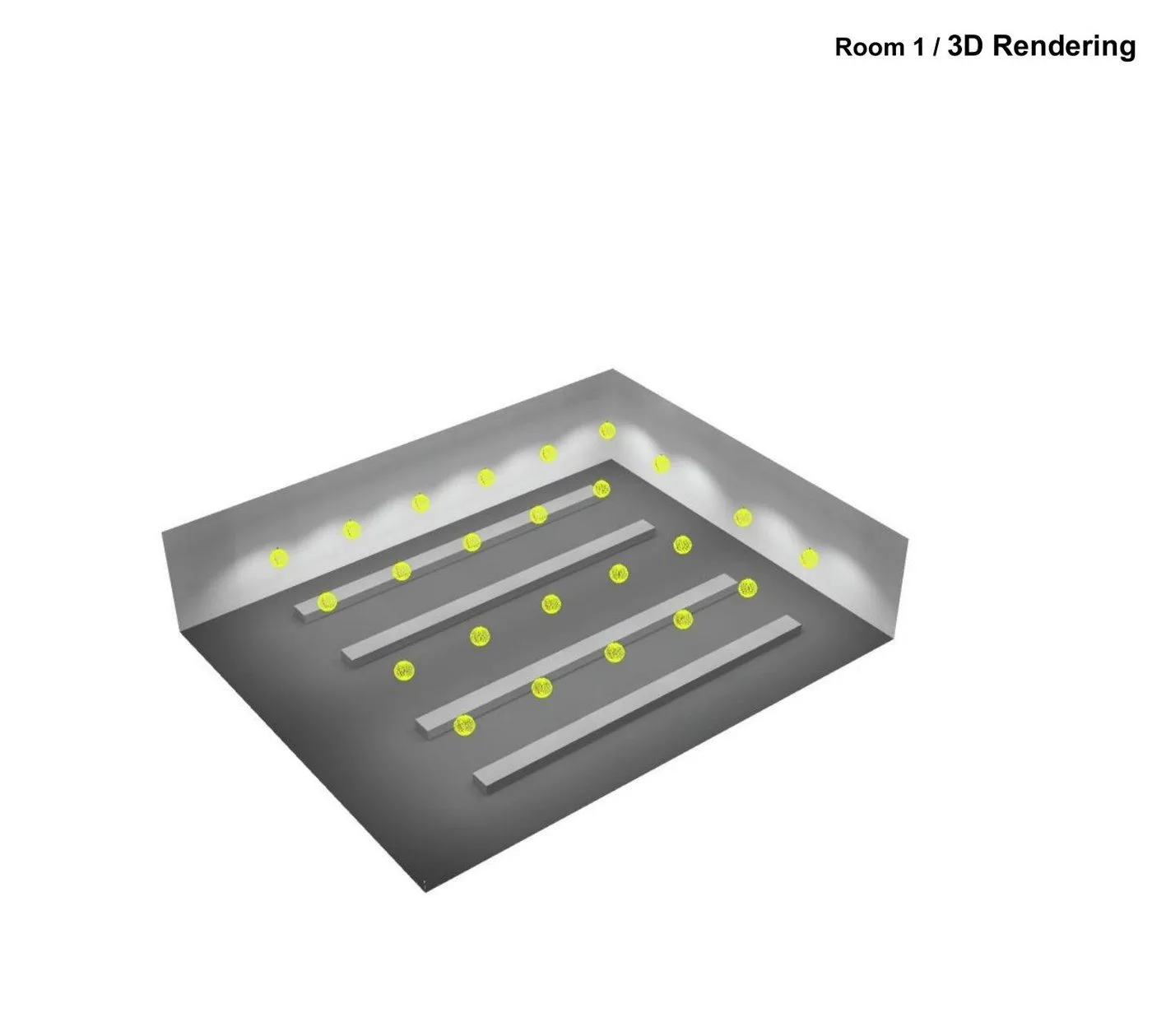

Phối cảnh 3D và bản đồ False Colour
Phần mềm DIALux evo cho phép xuất phối cảnh 3D và bản đồ false colour mô tả mức độ rọi trên toàn bộ mặt phẳng làm việc. Trên bản đồ false colour, vùng đỏ và cam tương ứng với 225–300 lux phủ kín toàn bộ 04 chuyền xếp lớp.

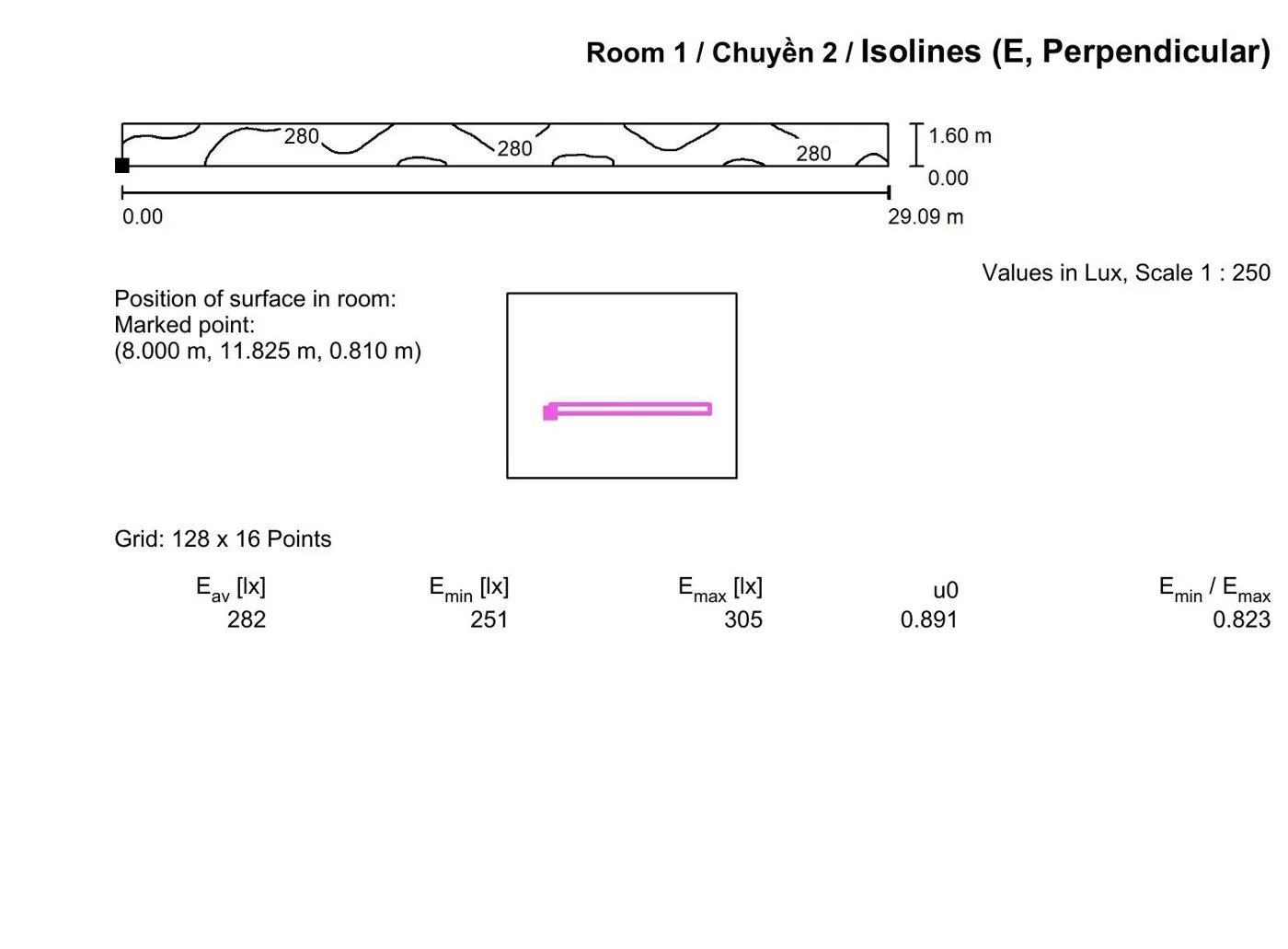

Đường đồng độ rọi (Isolines)
Trên trục chuyền xếp lớp số 2, các đường đồng độ rọi cho thấy mức độ rọi dao động ổn định quanh ngưỡng 280 lux dọc theo chiều dài 29 m của chuyền.
6. Kết quả đo độ rọi và độ đồng đều
Kết quả tính toán DIALux cho dự án TEKCOM đáp ứng và vượt yêu cầu của TCVN 7114-1:2008 về độ rọi cũng như độ đồng đều ánh sáng:
| Bề mặt | Eav (lux) | Emin (lux) | Emax (lux) | U0 |
|---|---|---|---|---|
| Mặt phẳng làm việc tổng thể | 210 | 28 | 303 | 0,131 |
| Bề mặt chuyền xếp lớp | 282 | 251 | 305 | 0,891 |
| Sàn nhà xưởng | 168 | 8,79 | 286 | 0,052 |
| Trần | 38 | 18 | 49 | 0,473 |
| Tường (4 mặt) | 52 | 20 | 135 | — |
Trên bề mặt làm việc trực tiếp của chuyền xếp lớp – vùng quan trọng nhất với người vận hành – độ rọi trung bình đạt 282 lux, độ đồng đều U0 = 0,891 và Emin/Emax = 0,823. Mức này vượt yêu cầu 300 lux – U0 ≥ 0,60 cho khu vực gia công gỗ và tiệm cận yêu cầu 500 lux cho khu vực xếp lớp – kiểm tra chất lượng theo TCVN 7114-1:2008.

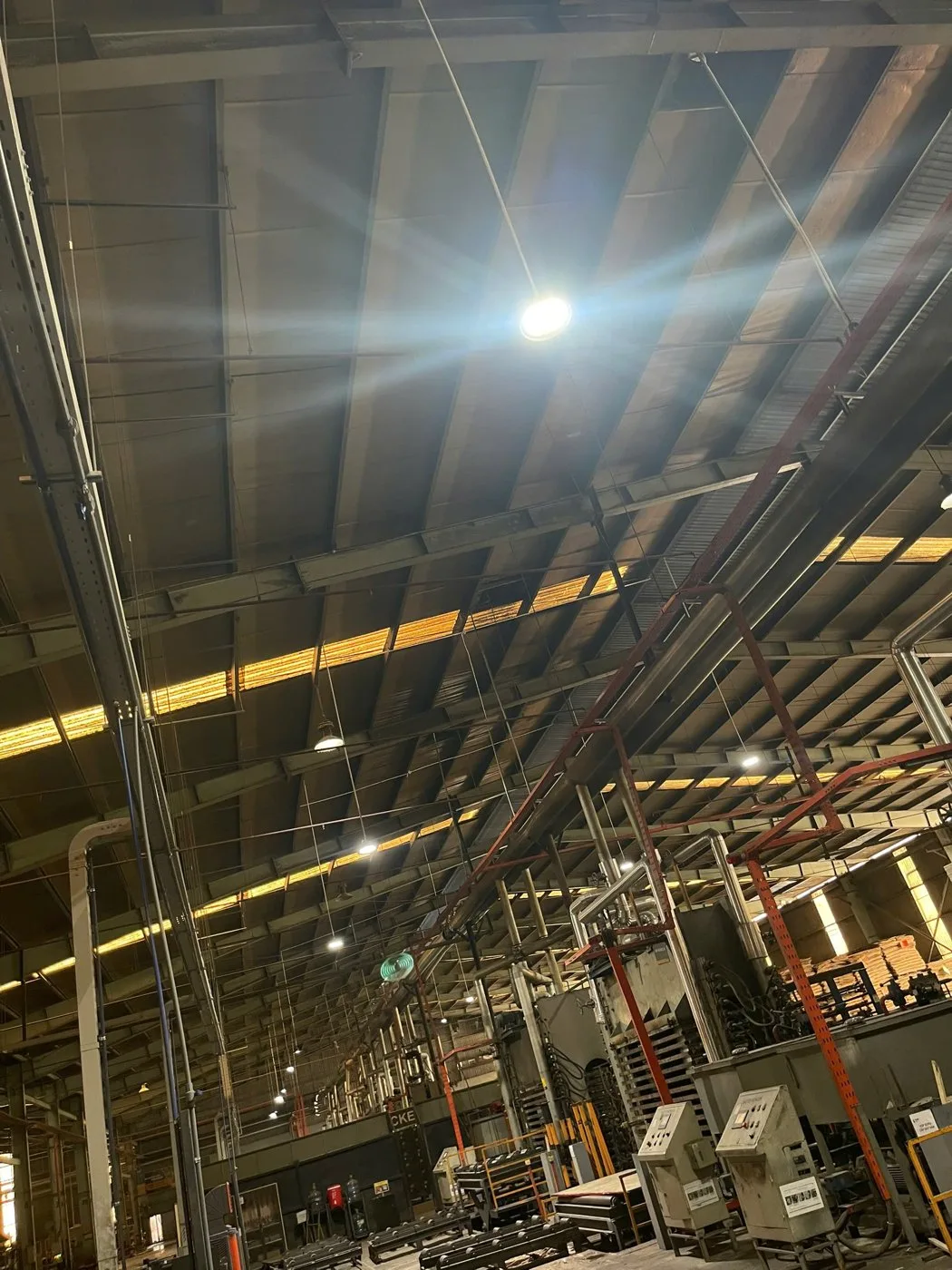

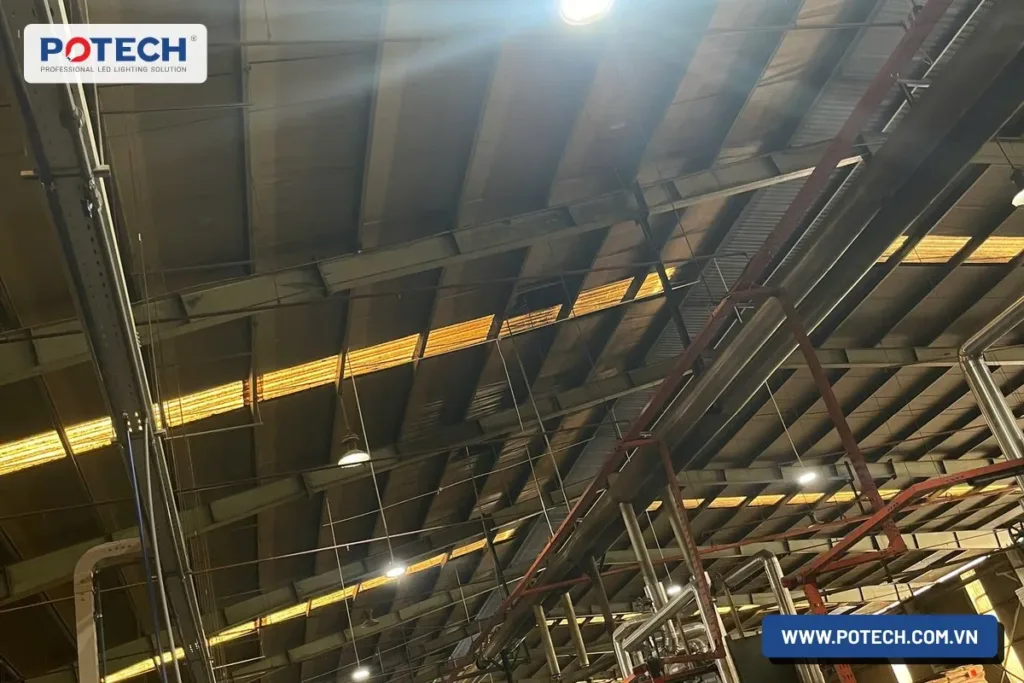

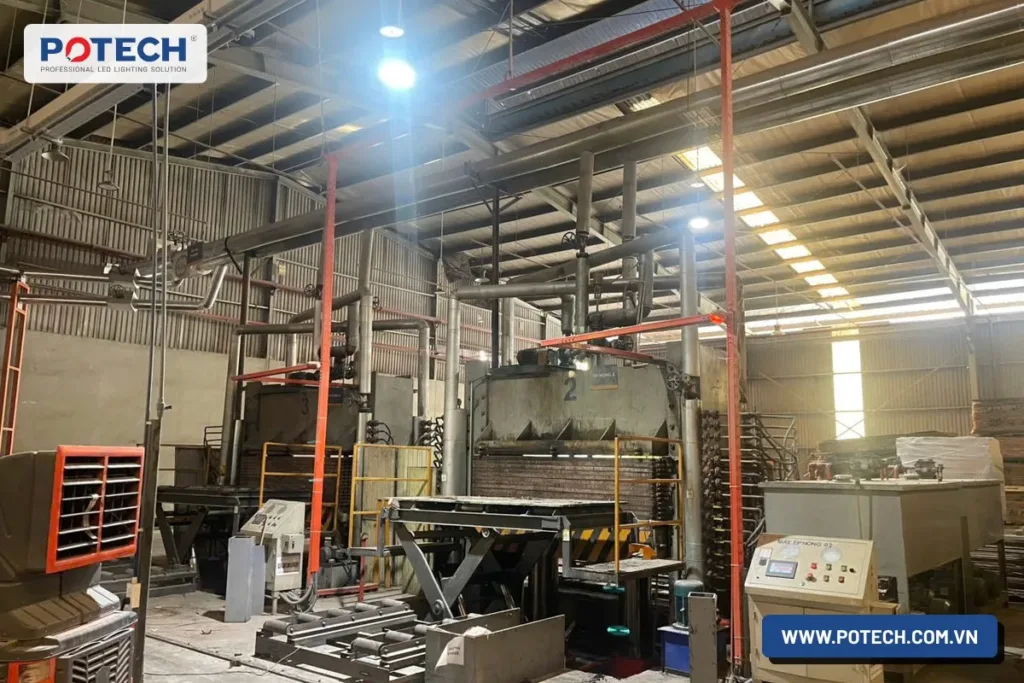

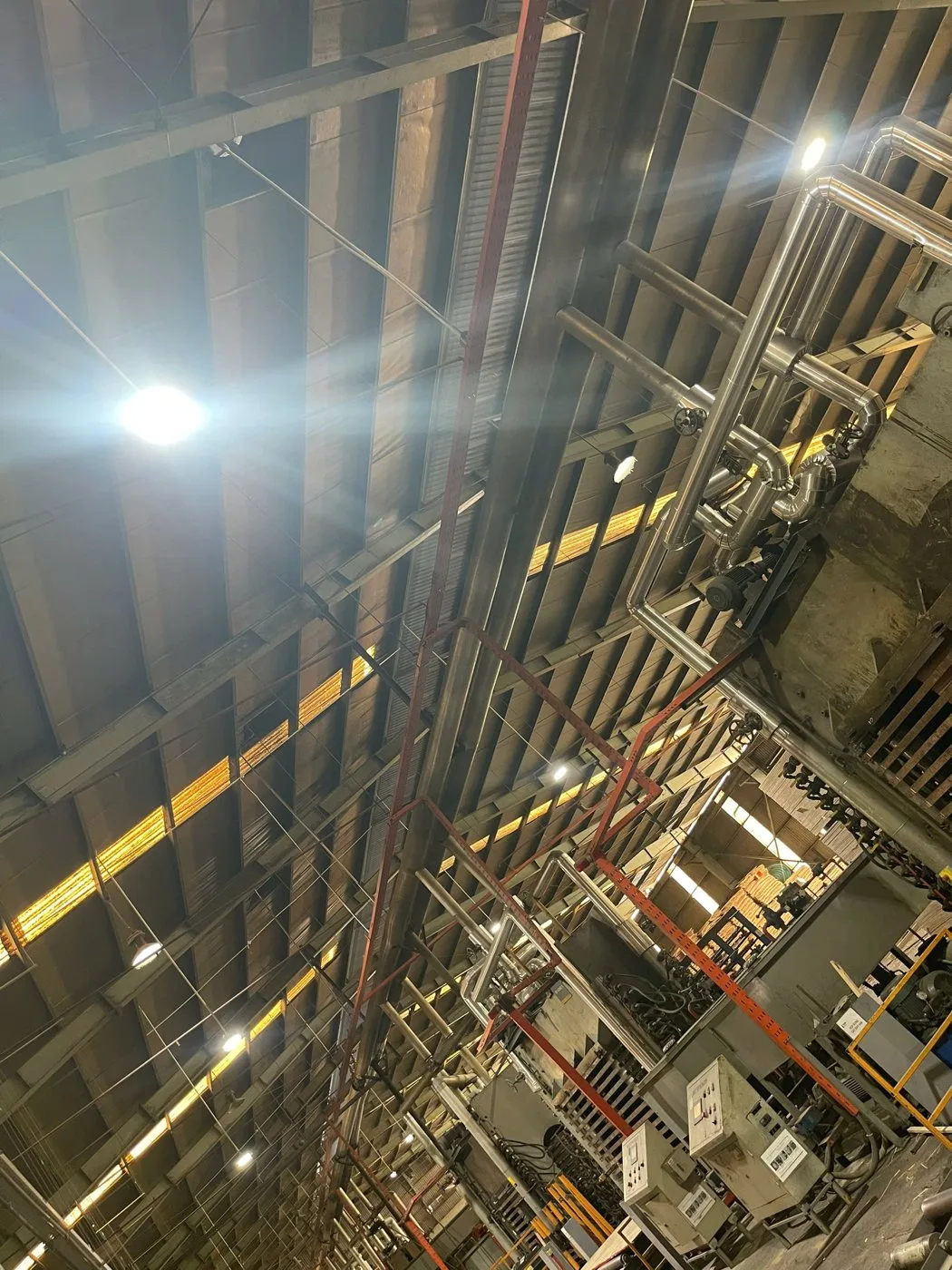

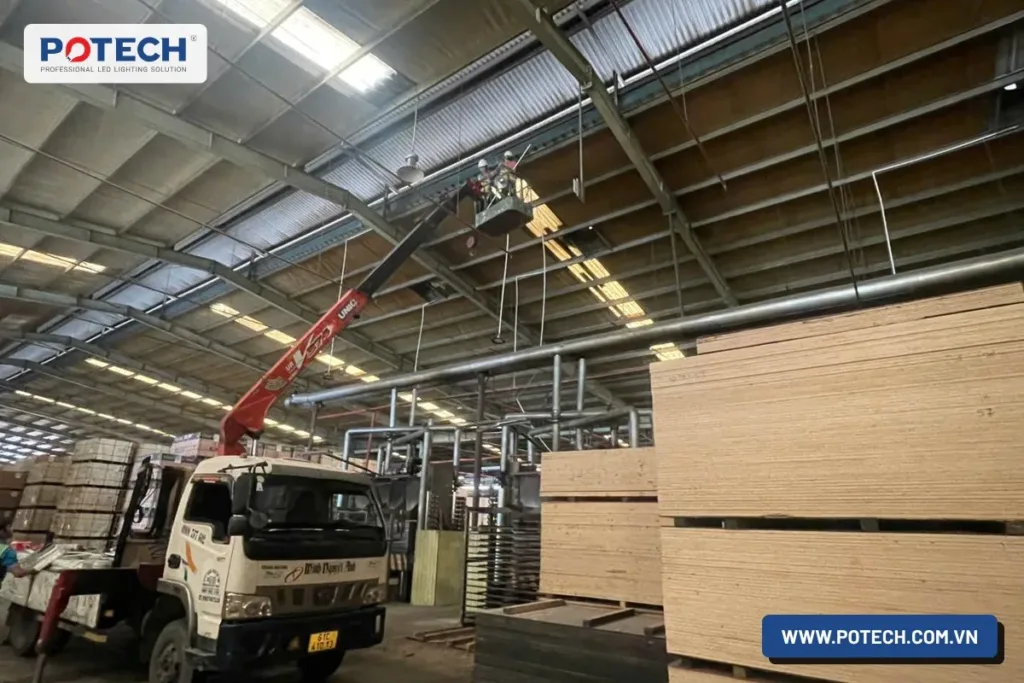

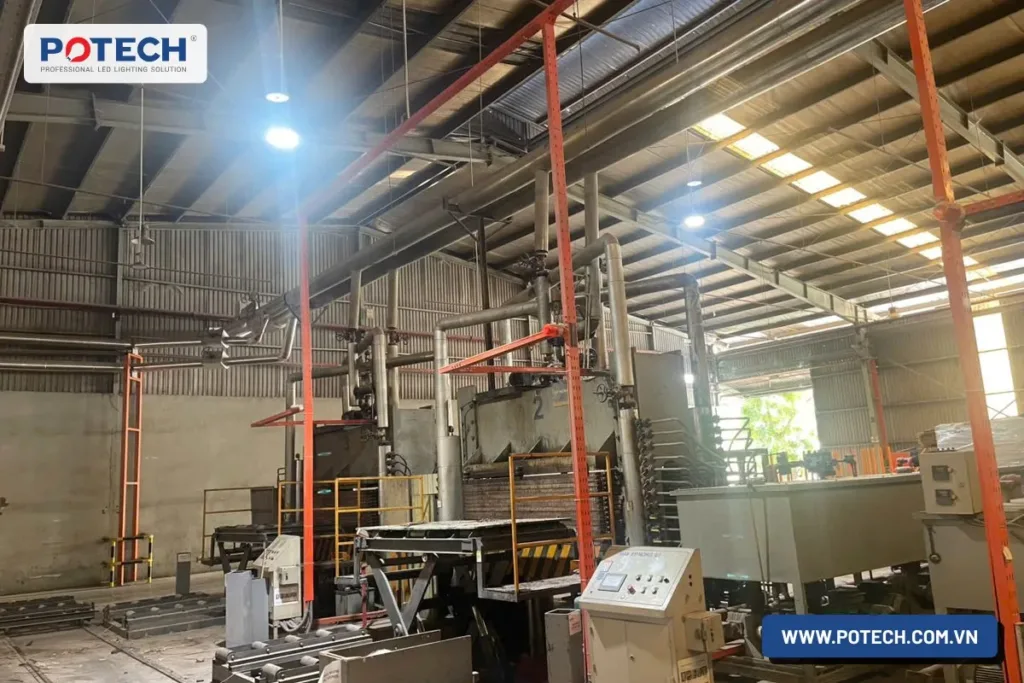

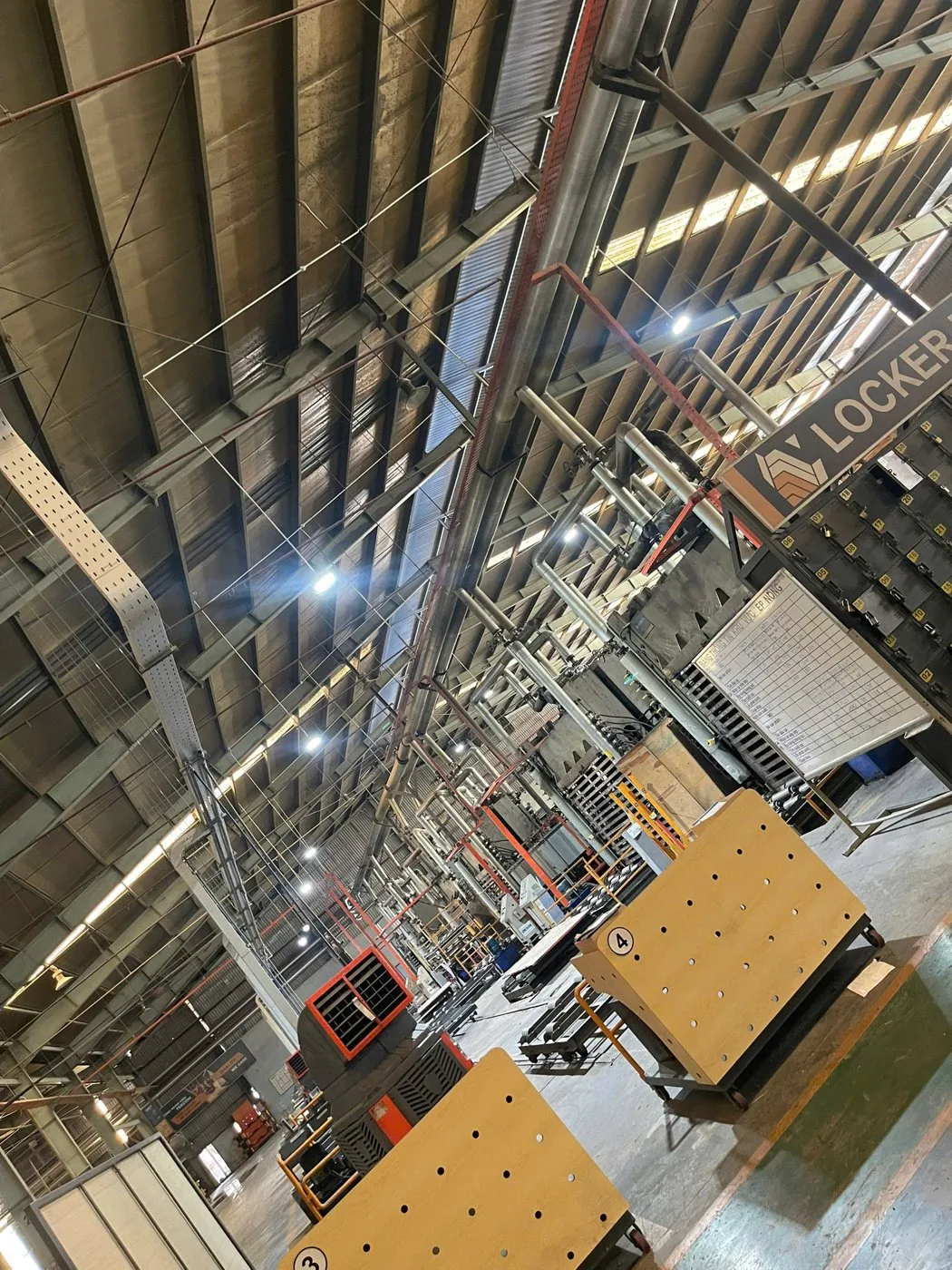

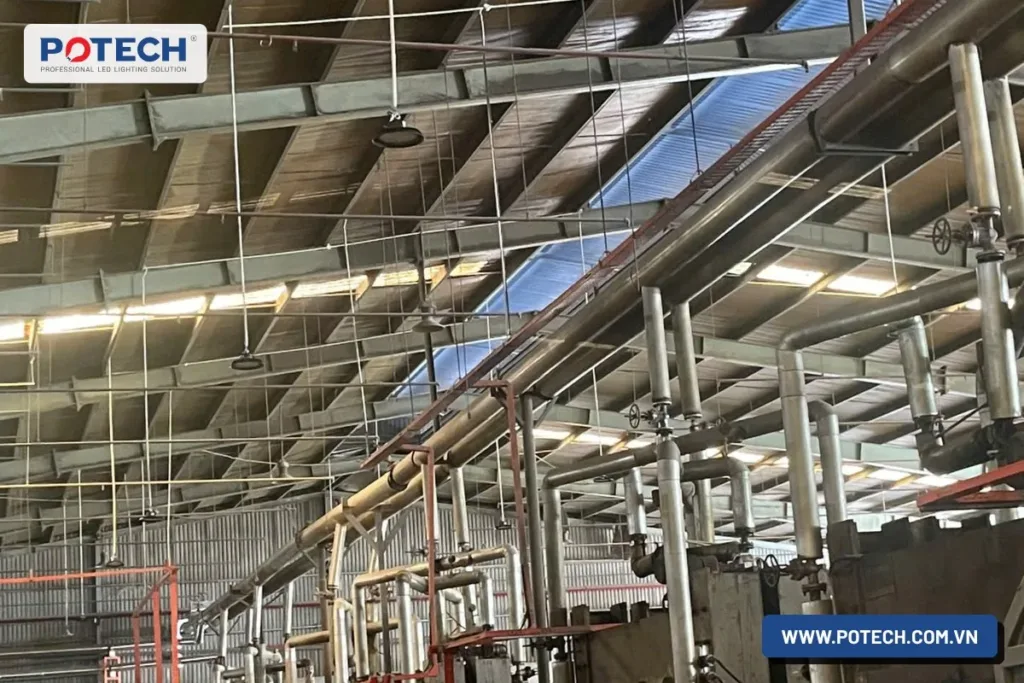

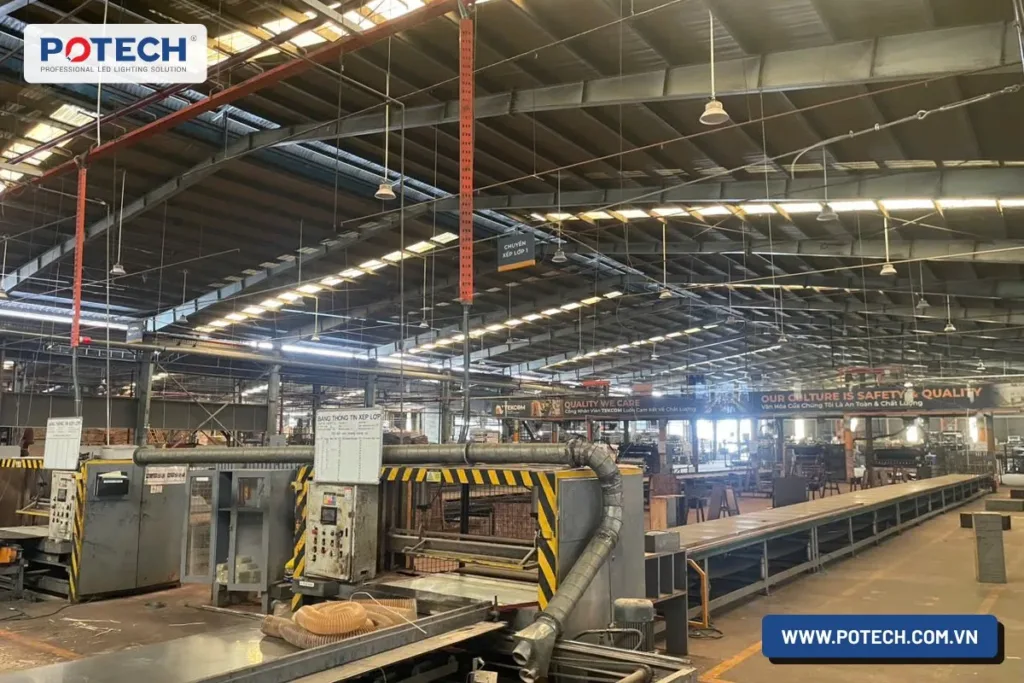

7. Hình ảnh thi công và sau cải tạo

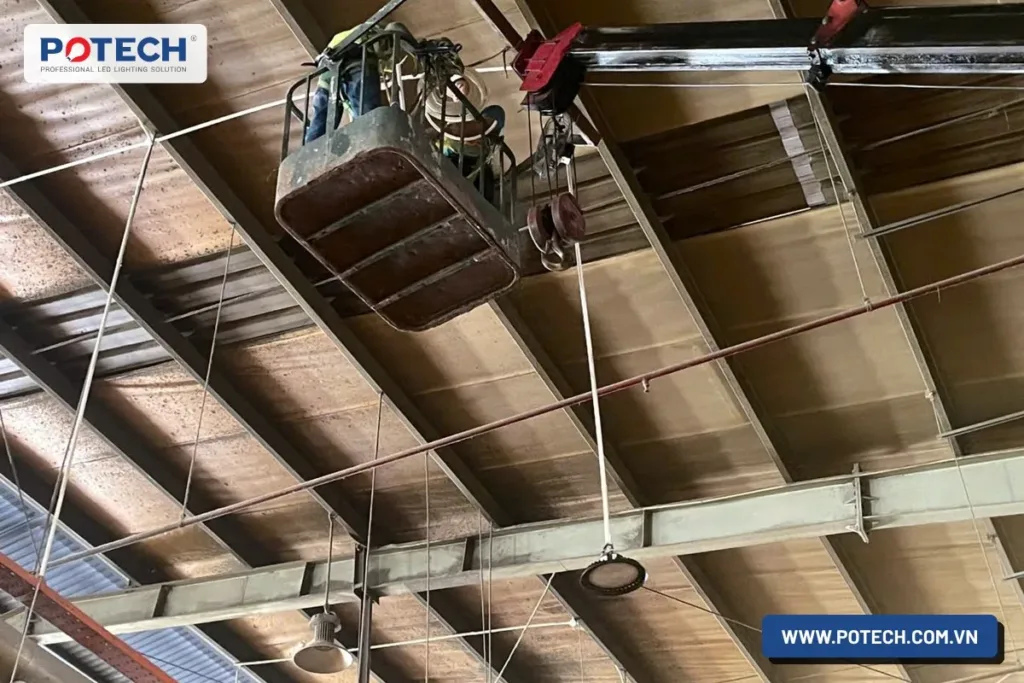

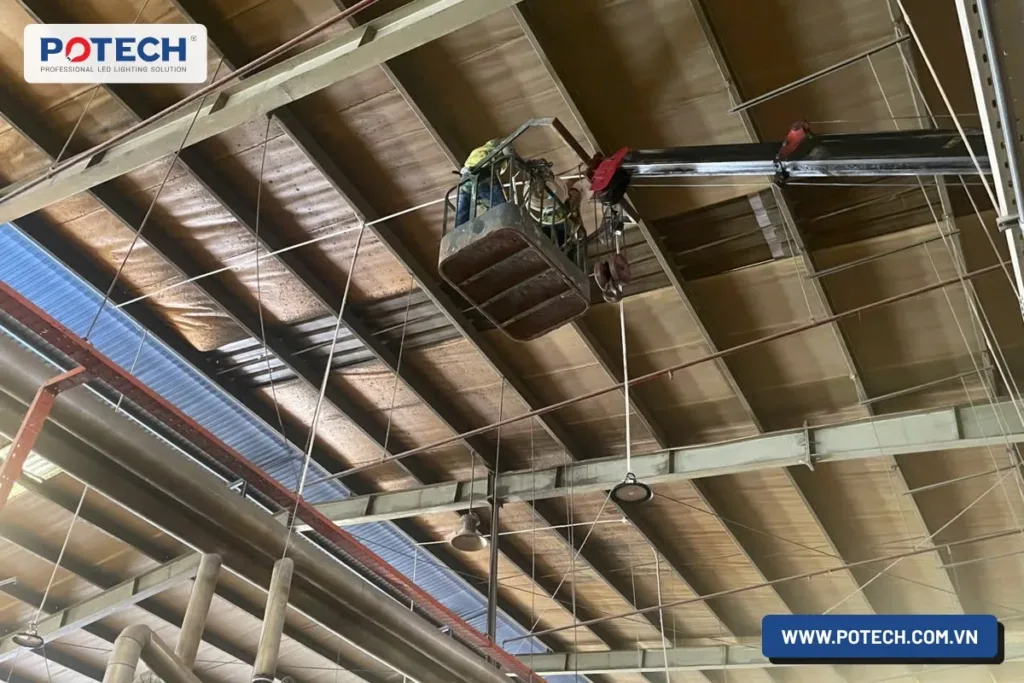

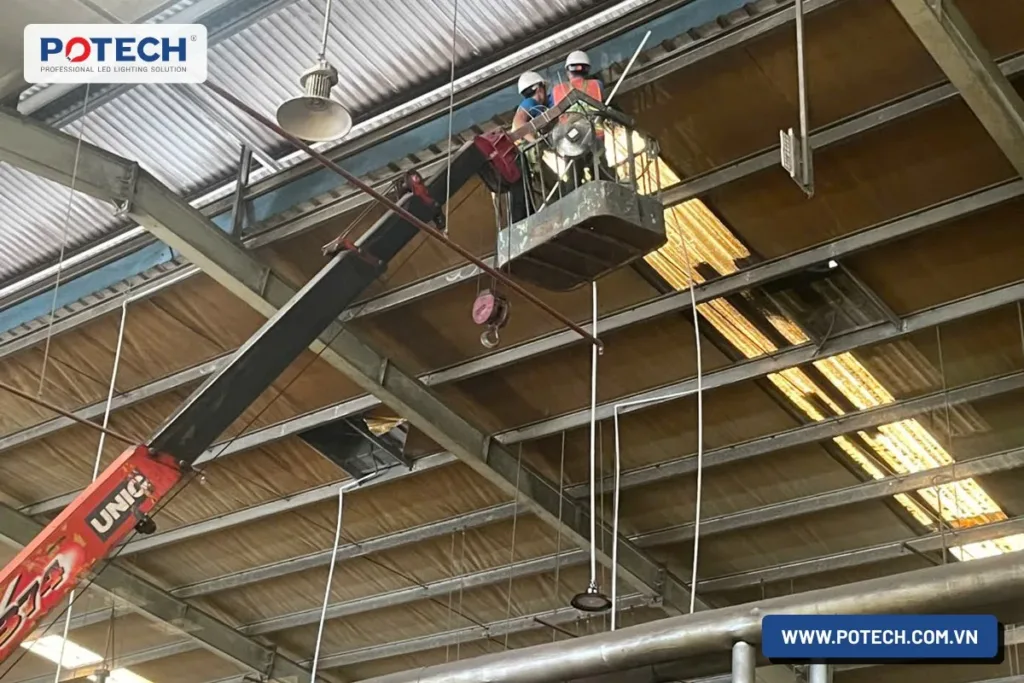

Quá trình thi công dự án TEKCOM gồm 03 giai đoạn: tháo dỡ đèn cao áp cũ, gia công khung treo và đi điện cho hệ thống mới, lắp đặt 24 bộ đèn LED HBL2-100W. Toàn bộ thi công được thực hiện ngoài giờ sản xuất để không gián đoạn vận hành nhà máy.
8. Hiệu quả mang lại cho TEKCOM
Sau khi cải tạo, hệ thống chiếu sáng tại 04 chuyền xếp lớp và khu vực ép phim TEKCOM đạt được sáu nhóm hiệu quả định lượng:
- Độ rọi tăng 88 %: từ < 150 lx lên 282 lx trên chuyền xếp lớp.
- Độ đồng đều U0 = 0,891: không còn vùng tối – chói, vượt xa ngưỡng 0,60 của TCVN 7114-1.
- Tiết kiệm 50–70 % điện năng: mật độ công suất chỉ 1,78 W/m² so với 4–6 W/m² của hệ thống đèn cao áp metal halide cũ.
- Tuổi thọ 50.000 giờ – bảo hành 5 năm: giảm chi phí thay thế đèn và chi phí dừng chuyền để bảo trì.
- IP65 chống bụi gỗ: đèn vận hành ổn định trong môi trường nhiều bụi và độ ẩm cao của ngành ván ép.
- Hồ sơ thiết kế DIALux đầy đủ: phục vụ nghiệm thu, kiểm toán năng lượng và quản lý vận hành lâu dài.
9. Câu hỏi thường gặp về dự án
Đèn LED highbay là gì?
Đèn LED highbay là loại đèn LED công nghiệp dùng để chiếu sáng các không gian có trần cao từ 5 m trở lên như nhà xưởng, kho hàng, nhà thi đấu. Đèn LED highbay phát quang thông lớn, góc chiếu rộng và có hiệu suất cao hơn 120 lm/W.Đèn LED highbay POTECH HBL2-100W có thông số gì?
Đèn LED highbay POTECH HBL2-100W có thông số gì?
Đèn LED highbay POTECH HBL2-100W có công suất 105 W, quang thông 13.379 lm, hiệu suất 127 lm/W, dùng 112 chip LED Nichia NF2W757GRT-V4, CRI ≥ 80, nhiệt độ màu 5000K – 5700K, cấp bảo vệ IP65, tuổi thọ ≥ 50.000 giờ và bảo hành 5 năm.Độ rọi tiêu chuẩn cho nhà máy sản xuất ván ép là bao nhiêu?
Độ rọi tiêu chuẩn cho nhà máy sản xuất ván ép là bao nhiêu?
Theo TCVN 7114-1:2008 và EN 12464-1, độ rọi tối thiểu cho khu vực gia công gỗ và lắp ráp là 300 lux, khu vực kiểm tra chất lượng và xếp lớp là 500 lux. Độ đồng đều U0 phải ≥ 0,60 và CRI ≥ 80.Dự án TEKCOM tiết kiệm bao nhiêu điện so với hệ thống cũ?
Dự án TEKCOM tiết kiệm bao nhiêu điện so với hệ thống cũ?
Hệ thống chiếu sáng mới tại TEKCOM tiêu thụ 2.520 W cho 1.418 m², mật độ 1,78 W/m². Mức tiêu thụ này thấp hơn 50–70 % so với hệ thống đèn cao áp metal halide hoặc đèn huỳnh quang công nghiệp trước đây.Thời gian hoàn vốn khi thay đèn LED highbay POTECH là bao lâu?
Thời gian hoàn vốn khi thay đèn LED highbay POTECH là bao lâu?
Thời gian hoàn vốn khi thay đèn LED highbay POTECH HBL2-100W cho nhà máy thường từ 12 đến 24 tháng, tùy thuộc số giờ vận hành mỗi ngày, đơn giá điện công nghiệp và loại đèn cũ thay thế.POTECH có thiết kế chiếu sáng DIALux miễn phí không?
POTECH có thiết kế chiếu sáng DIALux miễn phí không?
POTECH thiết kế chiếu sáng DIALux miễn phí cho khách hàng dự án khi cung cấp mặt bằng nhà xưởng và yêu cầu công năng. Hồ sơ thiết kế bao gồm mặt bằng bố trí đèn, phối cảnh 3D, bản đồ false colour, đường đồng độ rọi và bảng thông số kỹ thuật.
