1. Dự án chiếu sáng xưởng nhôm kính này là gì?
Đây là dự án chiếu sáng nhà xưởng do POTECH thiết kế và cung cấp thiết bị cho một xưởng sản xuất nhôm kính có diện tích 1.875 m², kích thước 75 m x 25 m. Giải pháp dùng 44 bộ đèn LED highbay POTECH UFOH 100W treo ở cao độ 8 m, đạt độ rọi trung bình 282 lux trên mặt phẳng làm việc với độ đồng đều U0 = 0,516, tổng công suất lắp đặt chỉ 4,5 kW tương đương 2,4 W/m².
Toàn bộ số liệu trong bài lấy từ hồ sơ tính toán DIALux evo do POTECH lập ngày 02.12.2025, không phải con số ước lượng.
2. Xưởng nhôm kính có gì khác nhà xưởng thường?
Xưởng sản xuất nhôm kính đặt ra ba bài toán chiếu sáng mà nhà kho hay xưởng cơ khí thông thường không có.
Thứ nhất, kính là bề mặt phản chiếu. Tấm kính dựng đứng trên giá hoặc nằm trên bàn gia công sẽ phản chiếu nguồn sáng vào mắt thợ. Chói lóa phản xạ làm thợ không nhìn được vết xước, vết nứt cạnh, bụi bám. Đây là lỗi chất lượng hay bị bỏ sót nhất.
Thứ hai, nhôm định hình có bề mặt anod bóng. Cũng phản chiếu, và khi cắt thì phoi nhôm bay ra bám lên đèn. Đèn phải kín bụi.
Thứ ba, công đoạn kiểm tra cần độ rọi cao và độ đồng đều tốt. Nhìn ra vết xước trên kính trong suốt đòi hỏi ánh sáng đều, không có vùng tối xen kẽ vùng sáng.
3. Tiêu chuẩn chiếu sáng áp dụng cho xưởng nhôm kính
Thiết kế bám theo TCVN 7114-1 về chiếu sáng nơi làm việc trong nhà. Bảng dưới là các mức áp dụng cho công đoạn của xưởng nhôm kính.
| Khu vực / Hoạt động | Em (lux) | UGRL | U0 | Ra (CRI) |
|---|---|---|---|---|
| Gia công nhôm, cắt và phay chung | 300 | 22 | 0,6 | 80 |
| Lắp ráp cửa, vách kính | 300 | 22 | 0,6 | 80 |
| Kiểm tra bề mặt kính, kiểm tra chất lượng | 500 | 19 | 0,7 | 80 |
| Khu vực lưu kho, lối đi nội bộ | 150 | 25 | 0,4 | 60 |
Thiết kế này đạt 282 lux trung bình, phủ tốt yêu cầu 300 lux cho khu gia công và lắp ráp trên phần lớn diện tích, và vượt xa mức 150 lux cho khu lưu kho. Khu kiểm tra chất lượng cần 500 lux thì bổ sung đèn cục bộ tại bàn kiểm, đây là cách làm đúng và tiết kiệm hơn nhiều so với nâng độ rọi toàn xưởng lên 500 lux.
4. Đèn LED highbay POTECH UFOH 100W: thông số kỹ thuật
| Thuộc tính | Giá trị |
|---|---|
| Mã sản phẩm | PT-UFO-100-D90 (UFOH12-101123) |
| Công suất bộ đèn | 102,3 W |
| Quang thông bộ đèn | 15.456 lm |
| Hiệu suất phát quang | 151 lm/W |
| Chip LED | 480 chip Lumileds 2835 mỗi bộ |
| Driver | Philips |
| Góc chiếu | 90° |
| Phân loại CIE | 100, CIE flux code 64 92 99 100 100 |
| Chỉ số hoàn màu | Ra > 80 |
| Nhiệt độ màu | 3000K đến 6500K |
| Điện áp đầu vào | AC 90-305V, 50/60Hz |
| Hệ số công suất | > 0,95 |
| Cấp bảo vệ | IP66 |
| Vỏ và thấu kính | nhôm hợp kim, thấu kính nhựa |
| Khối lượng và kích thước | 1,9 kg, Φ308 x 155 mm |
Chi tiết đầy đủ nằm ở trang đèn LED nhà xưởng UFO Serie H 100W. Cần công suất khác thì xem thêm bản UFOH 120W hoặc UFOH 150W cho nhà xưởng trần cao hơn.
Cấp bảo vệ IP66 là chi tiết quan trọng với xưởng nhôm kính. Phoi nhôm từ máy cắt bay lơ lửng rồi bám lên mặt đèn. Đèn hở bụi sẽ giảm quang thông nhanh và nóng lên, tuổi thọ tụt.
5. Thiết kế chiếu sáng bằng DIALux evo
Thông số đầu vào
| Thông số đầu vào | Giá trị |
|---|---|
| Kích thước khu vực tính toán | 75 m x 25 m |
| Diện tích sàn | 1.875 m² |
| Chiều cao phòng | 12 m |
| Chiều cao lắp đặt đèn | 8 m |
| Chiều cao mặt phẳng làm việc | 0,75 m |
| Hệ số bảo trì (MF) | 0,8 |
| Hệ số phản xạ trần / tường / sàn | 70% / 50% / 20% |
| Lưới tính toán | 128 x 64 điểm, vùng biên 0,5 m |
Hệ số phản xạ trần 70% là con số đáng chú ý nhất trong bảng này. Mái xưởng lợp tôn có lót lớp cách nhiệt túi khí phủ bạc, mặt dưới sáng và phản xạ tốt hơn hẳn tôn trần trụi. Trần sáng hắt ánh sáng trở xuống, góp phần nâng độ rọi mà không phải lắp thêm đèn.

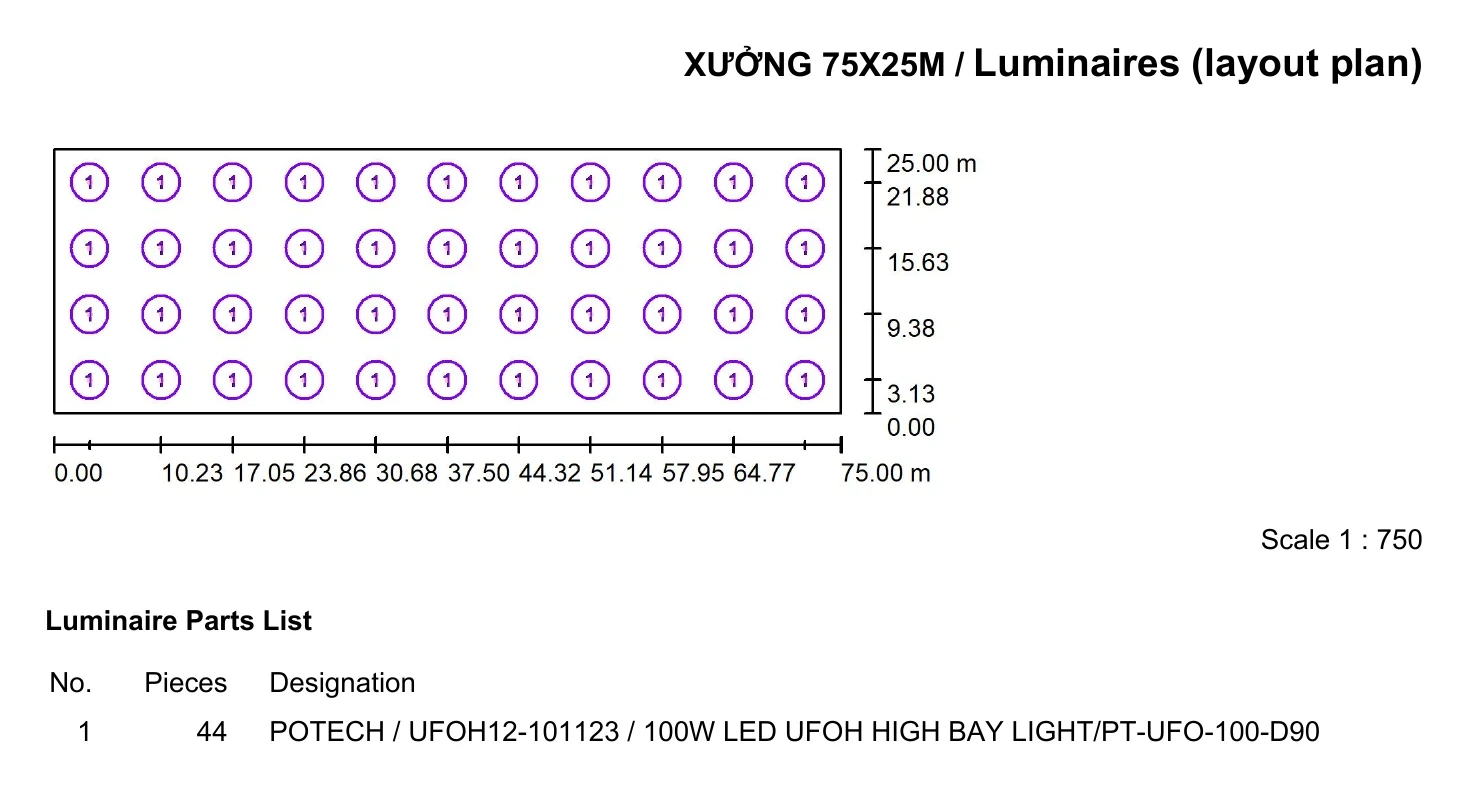

Bố trí đèn trên mặt bằng
44 bộ đèn chia thành 4 hàng x 11 cột, phân bố đều trên toàn nhịp.
- Theo chiều dài 75 m: 11 cột, bước cột 6,82 m
- Theo chiều ngang 25 m: 4 hàng, bước hàng 6,25 m, hàng ngoài cách tường 3,13 m
Tỷ số bước đèn trên chiều cao treo là 0,85 theo chiều dài và 0,78 theo chiều ngang. Cả hai đều dưới 1, đây là ngưỡng kinh nghiệm để vùng sáng của các đèn chồng lấn đủ, không tạo vệt tối giữa hai đèn. Kết quả U0 = 0,516 xác nhận điều đó.

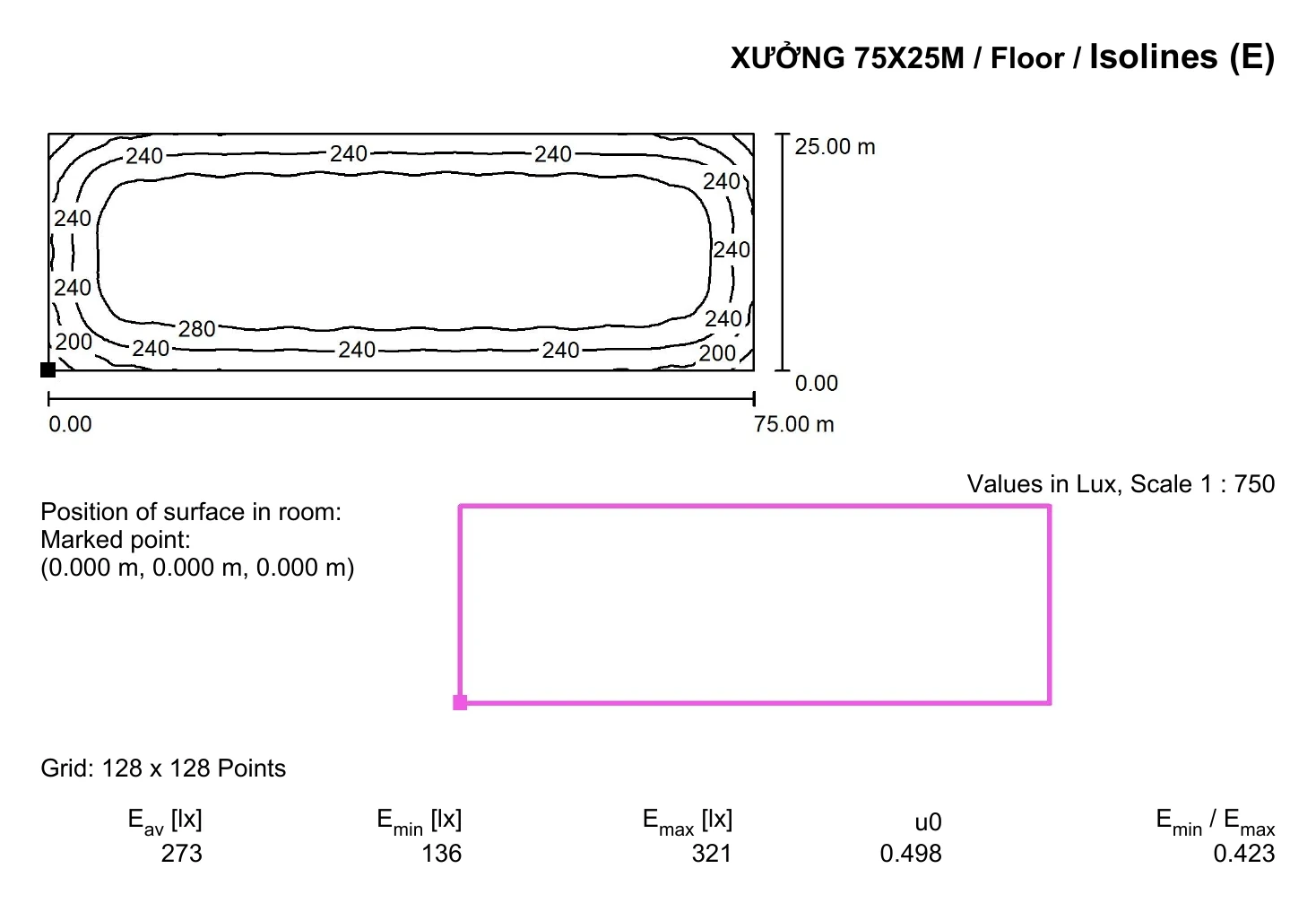

Phối cảnh 3D và bản đồ False Colour
Bản đồ False Colour cho thấy vùng trắng, tức trên 300 lux, trải suốt dải giữa xưởng nơi đặt máy và bàn gia công. Vùng đỏ 262 đến 300 lux bao quanh. Chỉ dải sát chân tường mới xuống vùng vàng và xanh, đây là khu vực lối đi và kê vật tư nên không cần độ rọi cao.
6. Kết quả tính toán độ rọi và độ đồng đều
| Bề mặt | ρ (%) | Eav (lux) | Emin (lux) | Emax (lux) | U0 |
|---|---|---|---|---|---|
| Mặt phẳng làm việc | — | 282 | 146 | 323 | 0,516 |
| Sàn nhà xưởng | 20 | 273 | 136 | 321 | 0,498 |
| Trần | 70 | 48 | 32 | 55 | 0,662 |
| Tường (4 mặt) | 50 | 89 | 32 | 190 | — |
Ba con số đáng đọc kỹ trong bảng này:
- Eav = 282 lux trên mặt phẳng làm việc, đạt yêu cầu cho gia công và lắp ráp
- U0 = 0,516, tức điểm tối nhất vẫn bằng hơn một nửa mức trung bình. Vượt yêu cầu 0,4 và gần chạm mức 0,6 của công việc đòi hỏi cao
- Emin = 146 lux, điểm tối nhất trong toàn xưởng vẫn đủ sáng cho di chuyển và thao tác thô
Độ rọi tường trung bình 89 lux và trần 48 lux cho tỷ số theo LG7 là 0,306 và 0,171. Tường và trần không tối đen, nên không gian nhìn thoáng, mắt đỡ mỏi khi thợ ngước lên hoặc nhìn ngang.
7. Hiệu quả về điện năng
| Chỉ số | Giá trị |
|---|---|
| Tổng công suất lắp đặt | 4.500 W cho 1.875 m² |
| Công suất riêng | 2,4 W/m² |
| Công suất riêng chuẩn hóa | 0,85 W/m² trên mỗi 100 lux |
| Tổng quang thông lắp đặt | 680.054 lm |
Con số 0,85 W/m²/100 lx là chỉ số so sánh chuẩn. Nó cho biết cần bao nhiêu điện để tạo ra 100 lux trên mỗi mét vuông, nên so sánh được giữa các công trình khác diện tích và khác độ rọi. Hệ đèn cao áp metal halide cũ cho cùng độ rọi thường nằm ở mức 2,5 đến 3,5 W/m²/100 lx.
Nếu xưởng chạy 10 giờ mỗi ngày, 26 ngày mỗi tháng, hệ đèn này tiêu thụ khoảng 1.170 kWh mỗi tháng. Cách tính chi tiết cho từng trường hợp nằm ở bài kiểm tra hệ thống chiếu sáng.

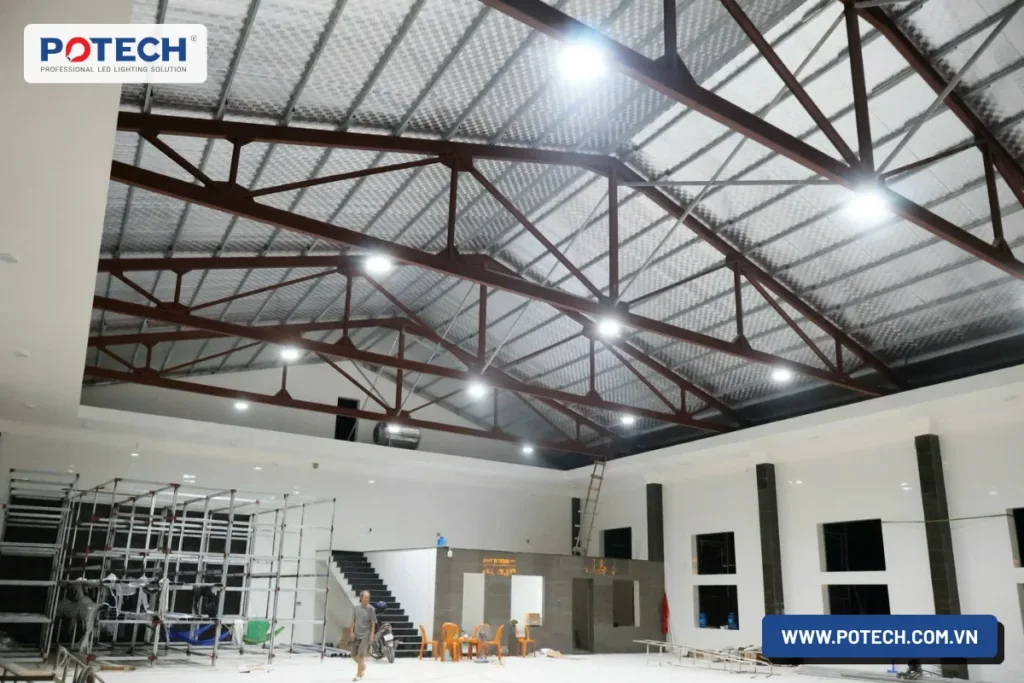

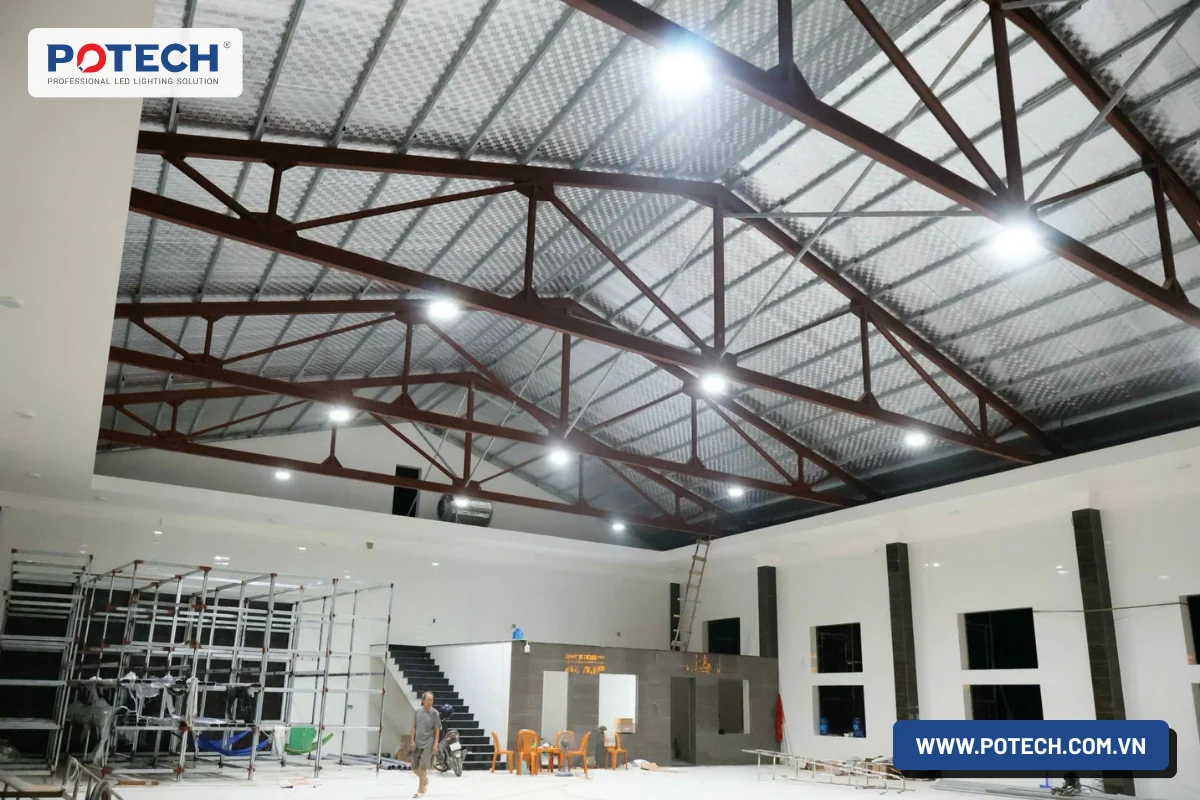

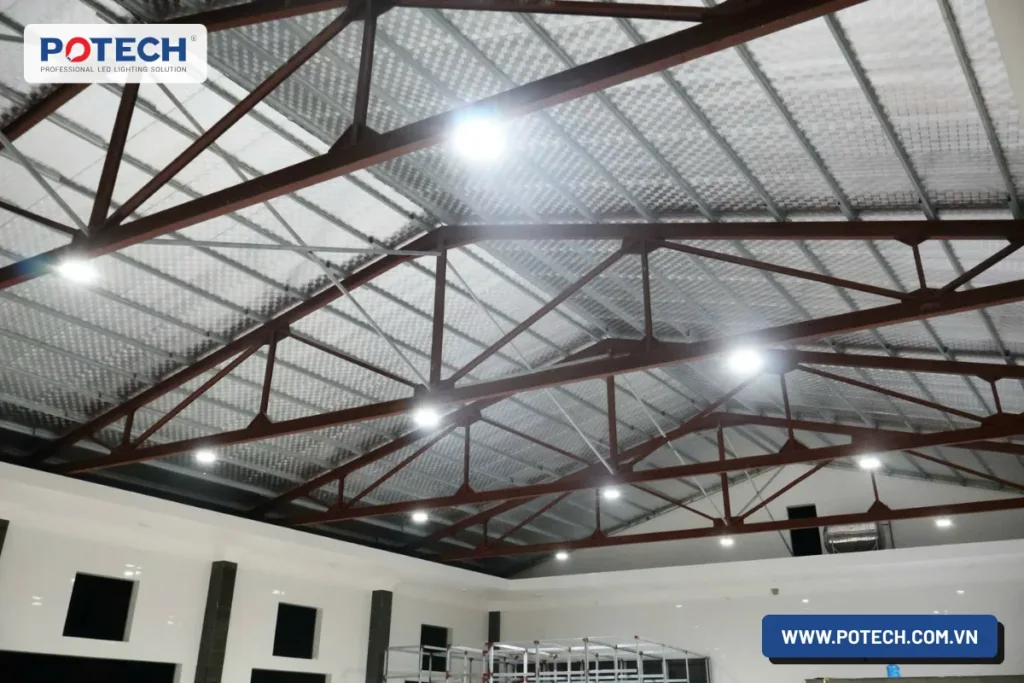

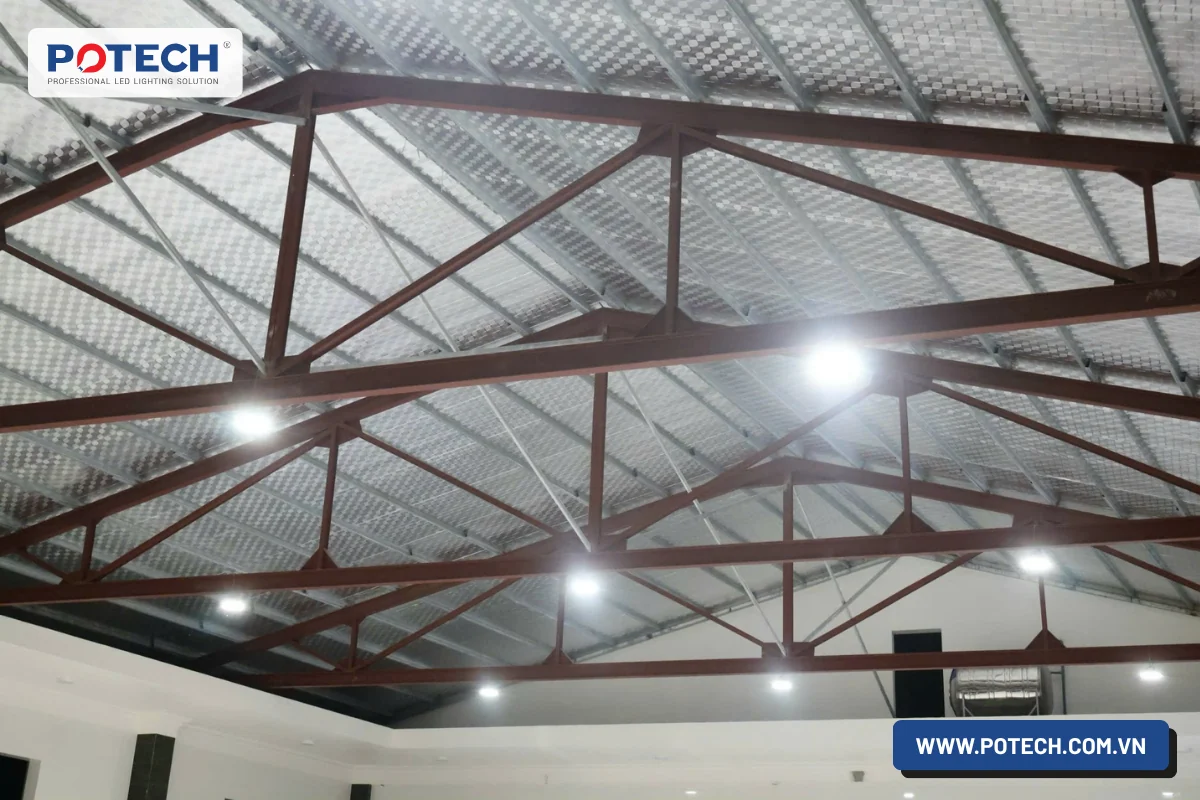

8. Hình ảnh công trình sau khi lắp đặt
Ảnh chụp tại công trình trong giai đoạn hoàn thiện, đã lắp đủ 44 bộ đèn và cấp điện chạy thử.
9. Câu hỏi thường gặp về dự án
Xưởng nhôm kính cần độ rọi bao nhiêu lux?
Theo TCVN 7114-1, khu gia công nhôm và lắp ráp cửa kính cần 300 lux, khu kiểm tra bề mặt kính cần 500 lux, khu lưu kho và lối đi cần 150 lux. Dự án này đạt 282 lux trung bình toàn xưởng, khu kiểm tra bổ sung đèn cục bộ tại bàn.
Vì sao chọn đèn góc chiếu 90° thay vì 60°?
Nhịp xưởng rộng 25 m nhưng đèn chỉ treo ở 8 m. Với tỷ lệ này, góc 60° cho chùm sáng hẹp, các vùng giữa hai hàng đèn sẽ tối và độ đồng đều tụt. Góc 90° cho vùng phủ rộng hơn, chùm sáng các đèn chồng lấn đủ để đạt U0 = 0,516.
Vì sao treo đèn ở 8 m mà không treo sát mái 12 m?
Độ rọi giảm theo bình phương khoảng cách. Treo ở 8 m thay vì 12 m rút ngắn quãng đường ánh sáng tới mặt phẳng làm việc, tăng độ rọi đáng kể mà không tốn thêm một bộ đèn nào. Đèn được treo dưới thanh cánh hạ của giàn thép, vừa đúng cao độ vừa dễ bảo trì.
Lớp cách nhiệt túi khí có ảnh hưởng tới chiếu sáng không?
Có, và ảnh hưởng tích cực. Mặt bạc của lớp cách nhiệt cho hệ số phản xạ trần 70%, cao hơn nhiều so với tôn trần trụi. Ánh sáng hắt lên trần được phản xạ trở xuống thay vì bị hấp thụ, góp phần nâng độ rọi và giảm độ tương phản giữa trần và vùng sáng.
Làm sao hạn chế chói lóa khi xưởng có nhiều kính?
Ba biện pháp đã áp dụng: treo đèn cao 8 m để nguồn sáng nằm ngoài vùng nhìn thẳng của thợ, dùng thấu kính tán rộng để giảm độ chói bề mặt, và giữ tường sáng màu để giảm tương phản. Với bàn kiểm tra kính, nên bố trí đèn cục bộ chiếu xiên thay vì chiếu thẳng từ trên xuống.
POTECH có thiết kế DIALux miễn phí không?
Có. Gửi kích thước nhà xưởng, chiều cao trần, chiều cao treo đèn dự kiến và loại công việc, POTECH lập hồ sơ DIALux đầy đủ như hồ sơ của dự án này, gồm sơ đồ bố trí, phối cảnh 3D, bản đồ False Colour và bảng kết quả độ rọi.
